IDENTIFICAREA VALORII REZISTOARELOR ELECTRICE



Competente

identificarea diferitelor tipuri de rezistente;

decodificarea rezistoarelor electrice;

utilizarea cataloagelor in vederea identificarii parametrilor tehnici ai rezistoarelor;

respectarea normelor de tehnica securitatii muncii in timpul efectuarii lucrarii.

Schema de lucru

Nomenclatorul aparatelor

- Rezistoare diferite;

- Ohmmetru - MAVO - 35 (ohmmetru analogic, ohmmetru digital

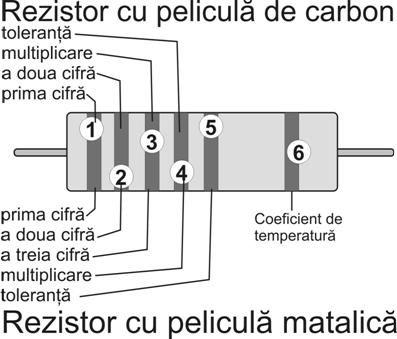

- codul culorilor, codul alfanumeric

Mod de lucru

Se vor prezenta diferite rezistoare codificate prin culori stabilindu-se valoarea. Se vor compara cu valoarea obtinuta prin masurare cu un ohmmetru tip MAVO - 35 sau digital.

Rezultate, observatii

Rezultatele vor fi trecute in tabelul 3.1.1

Tabelul 3.1.1

CULORI

Valoare rezistenta decodificata

Inel 1

Inel 2

Inel 3

Inel 4

Inel 5

Completati tabelul 3.1.2.

Tabelul 3.1.2

Rezistoare codificate in codul culorilor

Valoarea rezistentei

Toleranta

1 2 3 4


1 - galben

2 - violet

3 - maro

4 - auriu

1 2 3 4


1 - portocaliu

2 - alb

3 - rosu

4 - maro

1 2 3 4


1 - verde

2 - albastru

3 - portocaliu

4 - argintiu

1 2 3 4


1 - maro

2 - negru

3 - albastru

4 - rosu

Tabelul 3.1.3

Valoarea rezistentei si a tolerantei

Codificarea in codul culorilor


Codificarea cu litere si cifre

10 MW 2%

56 kW 10%

W 5%

3,9 kW 1%

Tabelul 3.1.4

Valoarea

rezistentei

Codificare in codul culorilor

Codificare in codul culorilor

Valoarea

rezistentei

maro

rosu

galben

auriu

rosu

violet

galben

auriu

portocaliu

alb

galben

auriu

verde

albastru

galben

auriu

gri

rosu

galben

auriu

Tabelul 3.1.5

Valoarea rezistentei

Codificarea cu litere si cifre

Valoarea rezistentei

Codificarea in codul culorilor

1 - violet; 2 - verde;

3 - argintiu; 4 - AURIU

1 - maro; 2 - gri;

3 - maro; 4 - ARGINTIU

1 - galben; 2 - violet;

3 - rosu; 4 - AURIU

1 - verde; 2 - albastru;

3 - galben; 4 - ARGINTIU

1 - albastru; 2 - rosu;

3 - albastru; 4 - AURIU

1 - portocaliu;

2 - portocaliu;

3 - gri;
