Subiecte colocviu BE

a). Ce este un element neliniar de circuit. Exemple.




b). La bornele a,b ale circuitului din fig.1 se conecteaza rezistorul R; precizati valoarea acestuia pentru a obtine putere maxima disipata PdR; calculati PdR pentru e 10V, r = 2 Ω

a). Pentru circuitul din fig.2 se dau: U1 = 100 V, R1 = 1k Ω sa se calculeze:

- tensiunea U2, pentru α = 0,25 si α = 0,5, in gol (Rs =

- randamentul , pentru α = 0,5 si Rs = 2 kΩ

b). Enuntati teorema suprapunerii efectelor; precizati conditia de valabilitate.

c). Calculati marimile electrice in circuitul din fig.3. Precizati energia dezvoltata in rezistorul R5, in 60 s.    Se dau: e1 = 5 V; e2 = 15 V; R1 = R2 = R4 = R6 = R7 = 1 Ω; R3 = 3 Ω; R5 = 5 Ω

Pentru circuitul din fig.4 sa se calculeze

- capacitatea echivalenta intre bornele a, b;

- sarcina acumulata pe capacitatea echivalenta dupa 10 s de la conectarea sursei U1.

- energia inmagazinata pe condensatorul C3, dupa 10 s de la conectarea sursei U1.

a). Pentru circuitul din fig. 5, (model al unui aparat pentru microsudare cu energie inmagazinata) , se dau: U =300 V, R0 = 10 Ω R = 1 Ω, L = 2 H. Se cer:

i Comutatorul K se inchide pentru o durata ti=0,2 s. Sa se calculeze energia dezvoltata in rezistorul R, dupa deschiderea comutatorului K.

ii. Pecizati care este durata maxima rationala pentru durata ti si care va fi in acest caz cantitatea de energie dezvoltata pe rezistorul R.

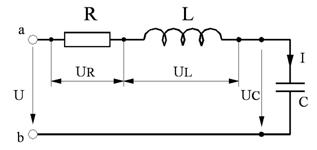

b). Pentru circuitul din fig. 6 se dau: U =220 V, f = 50 Hz, R = V C = 5m F, L = 1 H. Sa se calculeze intensitatea curentului I si caderile de tensiune UR , UL , UC. Verificati legea a II-a a lui Kirchoff pentru circuitul dat.

c). Se considera schema din fig.6, cu: U=100 Vca; R=500 Ω; L=1/p H; C=1 4p106) F.

Se cere determinarea prin calcul :

- frecventa de rezonanta f0 [Hz];

- impedantele XLr si XCr [Ω], curentul prin circuit Ir [V], caderile de tensiune URr , ULr , UCr [V] , la frecventa f0




a). Ce intelegeti prin model / modelare a unui circuit electric.

b). Ce este un cuadripol electric. Exemplificati un set de parametri de cuadripol.

c). Pentru cuadripolul din fig.7, cu structura explicita, scrieti sistemul de ecuatii si calculati parametri Ai,j (i,j=1, 2), pentru R1 = 1 Ω , R2 =2V , R3 = 3 . Verificati conditia de reciprocitate ) si de simetrie ( ).


Fig.7
