Radarul

Una din cele mai utilizate tehnici de masurarea distantelor este radarul. Aceasta tehnica permite acoperirea uor distante de la ordinal cm la cel al kilometrilor si chiar al 104 ..106km

In tehnica radar distanta "d"dintre doua puncte marcate corespunzator (exemplu un punct continind statia de emisie receptie si un al doilea punct, tinta sau obiectul urmarit), se determinacu relatia:

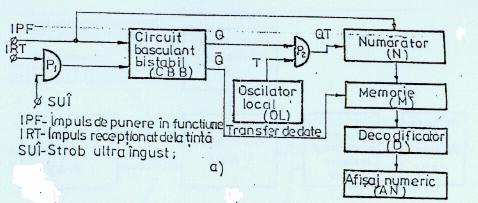

in care v este viteza de propagare a radiatiei electromagnetice printr-un anumit mediu ( cu εr si μr), iar t-timpul in care impulsul generat de statia de radiolocatie strabate spatial emitator -tinta-receptor. Schema bloc este prezentata in figura de mai jos. Periodic se emite un impuls de punere in functie IPF. De la tinta(sau tinte) sosesc impulsurile reflectate( impulsurile receptionate de la tinta, IRT). Rolul operatorului consta in separarea impulsurilor false de cel util a carui valoare depaseste un prag minim prereglat si care determina generarea unui impuls denumit strob ultra ingust, SUI. In continuare, functionarea schemei este evidenta si respecte schema bloc din figura de mai jos; conditionarea temporala a semnalelor IPF, IRT si SUI comanda un circuit basculant bistabil care prin intermediul portii Ptransmite un numar de impulsuri generate de generatorul de impulsuri, GI, la numaratorul N. Numarul de impulsuri N, transmis afisajului AN este proportional cu intervalul de timp intre impulsul de punere in functie, IPF si aparitia semnaluluiutil receptionat de la tinta, SUI, deci proportional cu distanta, d, pina la tinta.
