Calculul de tractiune




Calculul de tractiune se face in scopul determinarii parametrilor principali ai motorului si transmisiei, astfel ca autovehiculul de proiectat cu caracteristicile definite anterior si in conditiile precizate in capitolul precedent sa fie capabil sa realizeze performantele prescrise in tema de proiectare sau a performantelor celor mai bune modele existente sau de perspectiva.

Randamentul transmisiei

Pentru propulsarea autovehiculului puterea dezvoltata de motor trebuie sa fie transmisa rotilor motoare ale acestuia.

Text Box:

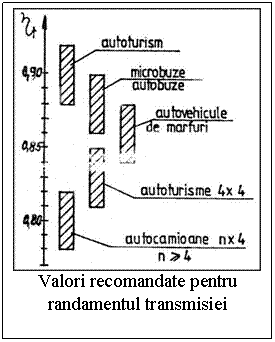

Valori recomandate pentru
randamentul transmisiei
Transmisia fluxului de putere este caracterizata de pierderi datorate fenomenelor de frecare dintre organele transmisiei. Calitativ, pierderile de putere din transmisie se apreciaza prin randamentul transmisiei ht

Experimentarile efectuate au permis sa se determine urmatoarele valori ale randamentelor subansamblelor componente ale transmisiei :

cutia de viteze : hCV = 0,97..0,98 ( in treapta de priza directa ) ;

hCV = 0,92..0,94 ( in celelalte trepte ) ;

transmisia principala : h = 0,92..0,94 ( pentru transmisiile principale simple ) .

Deoarece valoarea globala a randamentului transmisiei depinde de numerosi factori a caror influenta este dificil de apreciat, in calcule se opereaza cu valori adoptate din diagrama alaturata.

Am adoptat ht

2 Determinarea caracteristicii externe a motorului

Aprecierea motorului ca sursa de energie pentru autopropulsarea autovehiculului se face prin oferta de putere si moment. Oferta se exprima functie de turatia arborelui motor printr-un camp de caracteristici P = f(n) si M = f(n) numite caracteristici de turatie. Domeniul de oferta este limitat de caracteristica externa ( sau caracteristica la sarcina totala ), care determina posibilitatile maxime ale motorului si in privinta puterii si a momentului la fiecare turatie din domeniul turatiilor de functionare ale acestuia. Caracteristica externa se completeaza si cu curba consumului specific de combustibil

Alegerea tipului motorului si a marimilor semnificative

Pentru propulsarea autovehiculelor, majoritatea motoarelor sunt motoare cu ardere interna cu piston in miscare de translatie. Existenta unei mari varietati de motoare cu ardere interna cu piston impune alegerea unor criterii de selectie bine definite. Optiunea pentru unul dintre tipuri are in vedere in principal modelul, caracteristicile si destinatia autovehiculului.

Statisticile apreciaza ca pentru autoturismele de mic litraj, pentru exploatare urbana, sunt utilizate cu precadere motoarele cu aprindere prin scanteie, cu sistem de alimentare cu combustibil prin injectie de benzina in detrimentul motoarelor cu aprindere prin compresie. Rezervele in utilizarea motorului Diesel se explica prin pretul de achizitie cu 20 30 % mai ridicat fata de modelele similare M.A.S., nivelul sonor mai ridicat, in special la mersul in gol, greutatea pe unitatea de putere sensibil mai ridicata.

Am adoptat un motor cu capacitatea cilindrica 1299 cm3 ( autoturismele alese in studiul solutiilor similare sunt dotate, majoritatea, cu motoare de 1,1..1,3 l ), cu raportul alezaj x cursa = 74 x 75,5 mm. Acesta, conform calculelor, dezvolta o putere de 75 kW la o turatie de 4300 rot/min si un cuplu de 163 Nm la o turatie de 2200 rot/min.

Pentru evaluarea caracteristicii exterioare in mod analitic se folosesc relatiile :

unde :

Pmax puterea maxima a motorului ;

M(n) momentul functie de turatie .

Coeficientii relatiei se definesc astfel :

unde :

este coeficientul de elasticitate al motorului ;

este coeficientul de adaptabilitate al motorului .

Pentru completarea caracteristicii externe cu curba consumului specific se utilizeaza relatia :

unde :

cep consumul specific de combustibil la turatia puterii maxime.

Cunoscand turatia de putere maxima nP, turatia de moment maxim nM, puterea motorului Pmax, momentul maxim Mmax si relatiile de definire a celorlalte marimi avem :

Determinarea puterii maxim

Din definirea conditiilor de autopropulsare, deplasarea cu viteza presupune dezvoltarea unei forte la roata Fpmax . Din definirea puterii ca produs intre forta si viteza, realizarea performantei de viteza maxima, in conditiile prevazute, presupune pentru motor dezvoltarea unei puteri:

Pv max=;

Pv max==43 kw

Punand conditia ca puterea la viteza maxima sa corespunda punctului de turatie maxima se obtine pentru puterea maxima a motorului din relatia de mai jos

Pmax = == 68 kw

Efectuand calculele rezulta coeficientii a b g cu valorile : a b g



Principalele date ale motorului sunt centralizate in tabelele urmatoare :

no [rot/min]

nm[rot/min]

ce [rot/min]

np [rot/min]

nmax [rot/min]

Pmax [kW]

Mmax [Nm]

Mp [Nm]

Ce

ca

a

b

g

con.P

Determinarea marimii rapoartelor de transmitere ale transmisie

Functionarea automobilului in conditii normale de exploatare are loc in regim tranzitoriu, gama rezistentelor la inaintare fiind foarte mare. In aceste conditii rezulta ca la rotile motoare ale autovehiculului, necesarul de forta de tractiune si de putere la roata sunt campuri de caracteristici avand in abscisa viteza aleasa de conducator. Pentru ca sa poata acoperi cu automobilul acest camp de caracteristici transmisia trebuie sa ofere un asemenea camp.




Situatiile care apar in timpul deplasarii unui autovehicul sunt:

a) motorul sa echilibreze prin posibilitatile proprii intreaga gama de rezistente. Acest lucru este posibil cand puterea furnizata este constanta in toate regimurile de deplasare. Daca aceasta valoare constanta corespunde puterii maxime, se obtine caracteristica ideala de tractiune data de relatia :

FR * v = PR max = ct.

unde:

FR = forta la roata;

v = viteza de deplasare;

PR max = puterea maxima la roata

. b) viteza maxima este delimitata prin puterea maxima de autopropulsare:

unde FR v max este forta la roata necesara deplasarii cu viteza maxima de performanta.

c) cand viteza = 0 , rezulta o forta la roata infinita. Ca urmare, la viteze mici, limita este data de aderenta rotilor cu calea, definita cu relatia    FR max FR = w * Gad    unde :

=0,7 coeficientul de aderenta;

Gad = greutatea aderenta, respectiv greutatea ce revine in conditii de demaraj rotilor motoare.

. Determinarea valorii maxime a raportului de transmitere al transmisiei

Pentru valoarea maxima a raportului de transmitere, obtinut cand este cuplata prima treapta de viteza in cutia de viteze, se pot formula ca performante dinamice independente sau simultane urmatoarele: panta maxima sau rezistenta specifica a caii si acceleratia maxima la pornirea de pe loc.

Performantele date prin fortele la roata necesare pot fi formulate ca valori maxime cand fortele la roata oferite prin transmisie au valori maxime, respectiv motorul functioneaza la turatia momentului maxim pe caracteristica externa ( Mmax ) iar in transmisie este cuplat cel mai mare raport de transmitere it max .

it max = icv1 * i0    unde:

icv1 = raportul de transmitere in prima treapta a cutiei de viteze;

i0 = raportul de transmitere a transmisiei principale .

Din conditia de autopropulsare se obtine : unde :

FR max este forta la roata necesara calculata pentru regimul de deplasare cu acceleratia maxima.

FR max =    6465 N rezulta ca

Determinarea valorii minime a raportului de transmitere al transmisiei

Valoarea minima a raportului de transmitere a transmisiei este determinata din conditia cinematica de realizare a vitezei maxime de performanta, cand motorul functioneaza la turatia maxima.

it min== =5

Determinarea numarului de trepte pentru cutia de viteze si a marimii rapoartelor de transmitere ale transmisiei

Pentru determinarea numarului de trepte se utilizeaza doua metode: o metoda grafica si o metoda analitica. Indiferent de metoda aleasa se fac unele ipoteze simplificatoare precum: schimbarea treptelor de viteza sa se faca instantaneu, astfel incat viteza maxima in treapta inferioara sa fie egala, cu viteza minima in treapta superioara. Metoda recomandata de literatura de specialitate este aceia a etajarii treptelor in progresie geometrica. Pentru calculul numarului de trepte se porneste de la principiul ca viteza maxima, intr-o treapta inferioara sa fie egal cu viteza minima intr-o treapta superioara, folosind relatia:

Va K=

Cunoscand raportul de transmitere it max cit si it min se poate determina raportul de transmitere it min :

iCV 1 = ;icv 1==18

In cazul etajarii cutiei de viteze in progresie geometrica, intre valoarea maxima i1 si minima in=1 in cutia de viteze sint necesare n trepte date de relatia:

n; n; n; n;unde n

Se adopta n=5

Alegerea finala a marimii numarului de trepte se face tinandu-se cont de considerente constructiv functionale si de exploatare ale cutiei de viteze precum si de tipul si destinatia automobilului. Astfel pentru autovehicule de marfuri, la care importanta demarajului scade, aparand insa profilul mai greu al drumului, in scopul unei bune adaptabilitati se utilizeaza de obicei cutiile de viteze cu 5 trepte.

Fiind determinat numarul de trepte si tinand cont ca i=1, intr-o treapta K, raportul de transmitere este dat de relatia:

iCV k= ; (k=1n)

Tinand cont de tipul si destinatia autovehiculului, functionarea economica a automobilului presupune ca la astfel de regimuri de deplasare, motorul sa functioneze in zone cu consum favorabil, respectiv la turatia medie economica, astfel s-a introdus a cincea treapta econoama, calculata cu relatia:

icv5= ; icv5=; icv5=0,86

Pentru treapta a-I-a; icv1=18

Pentru treapta a-II-a; icv2=2.38

Pentru treapta a-III-a; icv3=1,54

Pentru treapta a-IV-a; icv4=1.11

Pentru treapta a-V-a; icv5=0,86

Pentru raportul de transmitere al transmisiei principale i
