Comanda supapelor unui motor in 4 timpi

Principiul de functionare al motorului in 4 timpi

Motoarele in 4 timpi utilizeaza supape de admisie si de evacuare pentru a functiona.

Supapele sunt actionate printr-un arbore cu came.

Functionarea supapelor intr-un ciclu in 4 timpi :

Timpul 1 : Admisie

Supapele de admisie sunt deschise pentru a permite umplerea cilindrilor.

Supapele de evacuare sunt inchise.

Timpul 2 : Compresie

Supapele de admisie si de evacuare sunt inchise pentru a permite realizarea compresiei.

Timpul 3 : Combustie-Detenta

Supapele de admisie si de evacuare ramin inchise in timpul combustiei.

Timpul 4 : Evacuarea

Supapele de evacuare sunt deschise pentru a lasa sa iasa gazele de evacuare.

Supapele de admisie sunt inchise.

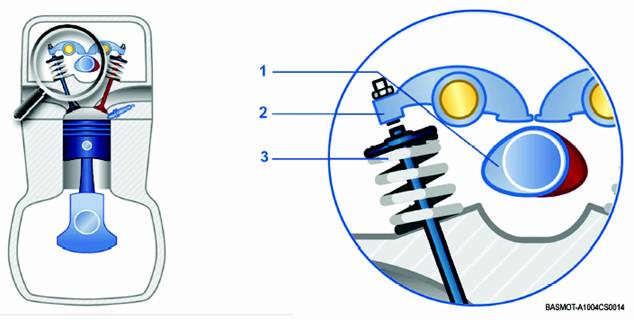

Elementele de comanda a supapelor

Comanda supapelor contine intotdeauna urmatoarele elemente :

- o cama (

- un dispozitiv ( ), adesea reglabil, care transmite miscarea de la cama la supapa,

- un resort de readucere ( ) pentru a asigura inchiderea supapei.

Anumite mecanisme de comanda a supapelor nu necesita reglaje, pentru ca poseda un dispozitiv hidraulic de ajustare automata a jocului.

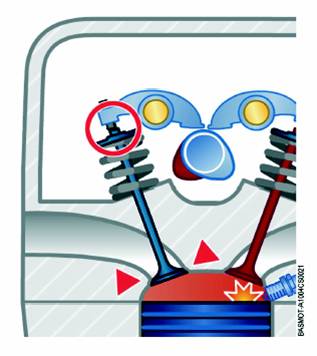

Necesitatea existentei jocului la supape

In timpul functionarii motorului, supapele sunt supuse la temperaturi ridicate rezultate in urma arderii gazelor in camera de ardere. Aceste diferente de temperatura determina dilatari ale supapelor.

Jocul la supape permite garantarea inchiderii supapelor oricare ar fi temperatura motorului.

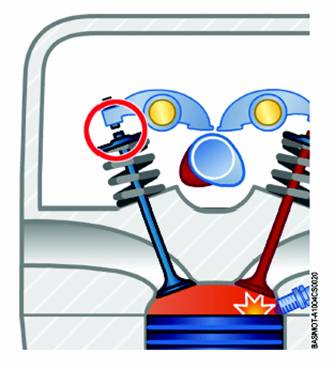

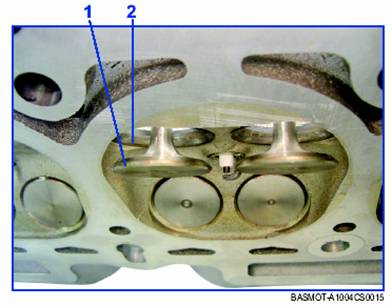

Atunci cand supapa este inchisa, etansarea talerului ( ) pe sediul ( ) trebuie sa fie perfecta: cama nu trebuie sa transmita efort asupra supapei.

Supapele de evacuare sunt supuse la

o incalzire mai importanta decat

supapele de admisie.

Jocul prescris pentru supapele de evacuare este in general mai mare decat cel pentru supapele de admisie.

Comanda supapelor

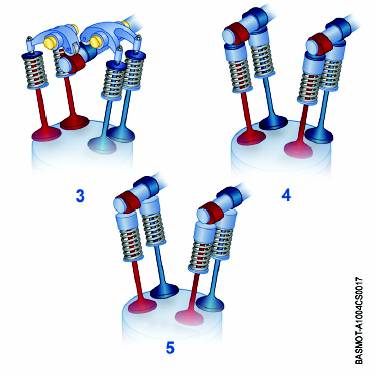

Exista diferite tipuri de mecanisme de comanda a supapelor :

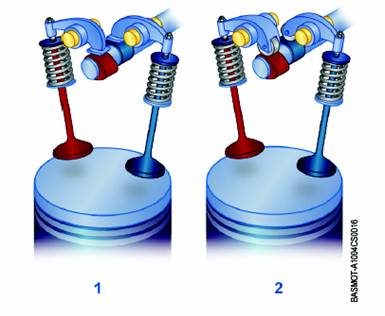

- comanda cu culbutori simpli cu patina (

- comanda cu culbutori simpli cu rola (

- comanda cu culbutori dubli cu rola (

- comanda cu tacheti ce au pastila de reglaj(

- comanda cu tacheti monobloc (

Arbori cu came

Motoarele din gama RENAULT sunt echipate cu un arbore cu came sau cu doua (dublu arbore).

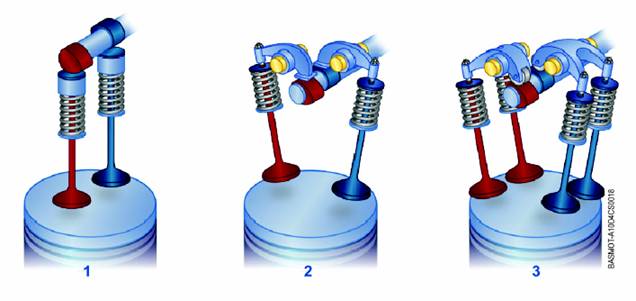

Motoarele cu un arbore cu came poseda 2 supape pe cilindru, actionate prin tacheti ( ) sau prin culbutori ( ) sau patru supape pe cilindru, actionate prin culbutori dubli (

Motoarele cu doi arbori cu came poseda 4 supape pe cilindru actionate prin tacheti.

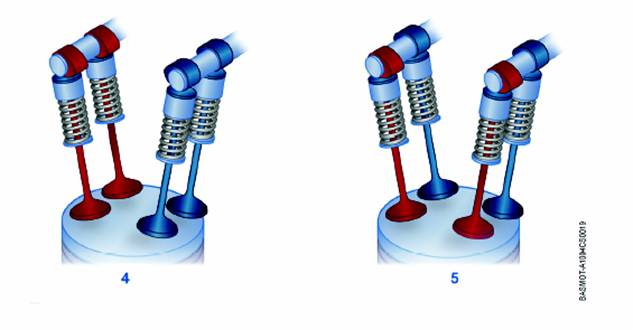

Sunt posibile doua configuratii :

- in prima configuratie ( ), unul dintre arborii cu came actioneaza supapele de admisie iar

celalalt actioneaza supapele de esapament,

- in a doua configuratie ( ), fiecare arbore actioneaza atit supapele de admisie cit si cele de evacuare.

Controlul jocului la supape

Jocul la supape trebuie controlat si reglat in urmatoarele situatii :

- in cazul unei disfunctionalitati motor,

- in cazul unei reparatii capitale motor,

- la o revizie de intretinere GPL.

Jocul trebuie sa fie conform cu specificatiile pentru a asigura buna functionare a motorului. Jocul prescris pentru fiecare motor este indicat in documentatia tehnica.

Consecintele unui joc la supape neconform

Atunci cand jocul la supape este prea mic sau prea mare, functionarea motorului este afectata deoarece umplerea nu mai este optima.

Uzura mecanismului de comanda sau a cozii

supapei mareste jocul.

Un joc la supape prea mare poate provoca o functionare zgomotoasa.

Invers, uzura talerelor sau a sediilor

supapelor reduce jocul.

Un joc insuficient poate provoca un relanti

instabil    si demaraje dificile pentru ca etanseitatea supapelor este afectata.

Metode de pozitionare a arborelui cu came

Exista mai multe metode de pozitionare a arborelui cu came. Acestea difera functie de tipurile motoarelor.

Principalele metode de pozitionare sunt urmatoarele :

- metoda supapei de evacuare maxim deschisa,

- metoda de pozitionare in balanta,

- metoda de pozitionare cu ajutorul reperelor de pe fulia arborelui cu came,

- metoda prin pozitionarea unghiulara.

Reglajul jocului la supape

La anumite tipuri de motoare, valorile de reglaj pentru supape noi sunt specifice.

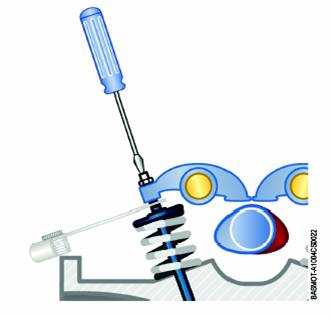

Reglajul unui mecanism de comanda a supapelor cu culbutori

Jocul se masoara intre coada supapei si culbutor cu ajutorul unui set de calibre (lere).

Daca jocul este incorect, reglajul se efectueaza

cu ajutorul ansamblului surub-piulita.

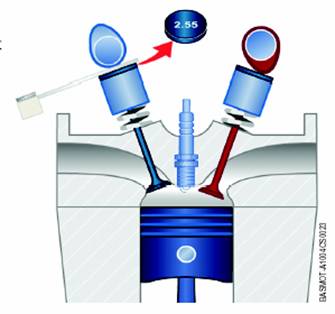

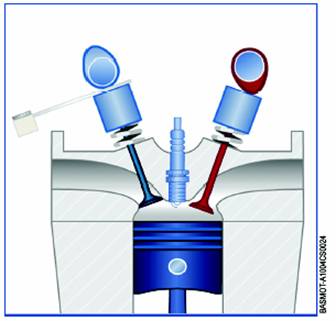

Reglajul unui mecanism de comanda cu tacheti avand pastila de reglaj

Jocul se masoara intre pastila tachetului si cama cu ajutorul unui set de calibre.

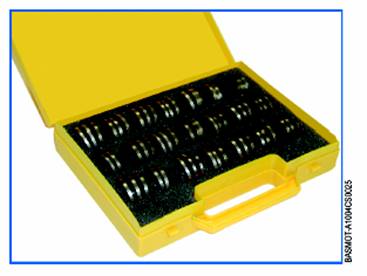

Grosimea pastilei determina jocul in functionare. Modificarea jocului se efectueaza prin schimbarea pastilei printr-o alta cu o grosime diferita.

Grosimea    pastilei care trebuie instalata

este calculata dupa formula :

Joc masurat

Grosimea pastilei vechi

Joc preconizat

Grosimea noii pastile

Grosimea pastilei este notata pe una din fetele ei. Cu toate acestea, aceasta valoare trebuie totusi controlata cu ajutorul unui micrometru.

Trebuie intotdeauna ca marcajul pastilei de reglaj sa fie plasat spre partea inferioara (pe partea cu tachetul) pentru ca astfel nu se va sterge.

Reglajul unui mecanism de comanda cu tachet monobloc

Metoda de reglaj este identica cu cea de la mecanismul de comanda cu tachet echipat cu pastila de reglaj .

Particularitatea reglajului consista in inlocuirea tachetului cu un alt tachet din clasa corespunzatoare valorii determinate.

Aceasta operatie necesita demontarea arborelui cu came.

In toate cazurile, exista cale si tacheti cu dimensiuni specifice disponibile ca piese de schimb.
