Proiectarea organologica a masinilor unelte

Principalele subansambluri din componenta masinilor unelte sunt:

Batiurile;




Ghidajele;

Arborii principali

Mecanismele de transmitere si reglare a miscarii

  1. BATIURILE

Sunt organe de masini care sustin celelalte elemente componente ale masinilor unelte.

Batiurile au rolul:

  1. de a sustine elementele fixe si mobile ale masinilor unelte;
  2. de a asigura o pozitie stabila intre suprafetele de bazare si suprafetele de ghidare;
  3. de a asigura o rigiditate corespunzatoare masinii.

Text Box:

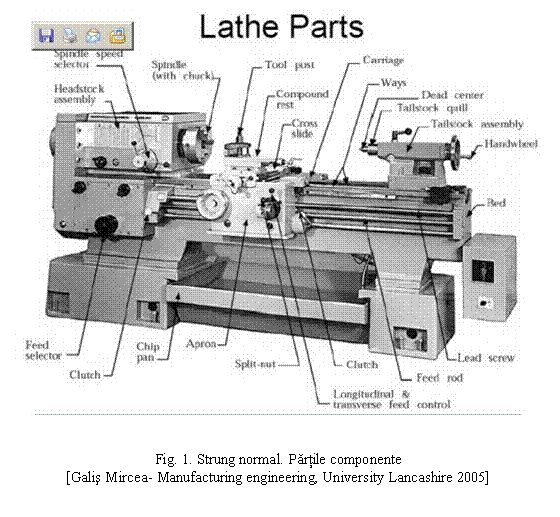

Fig. 1. Strung normal. Partile componente
[Galis Mircea- Manufacturing engineering, University Lancashire 2005]

Text Box:

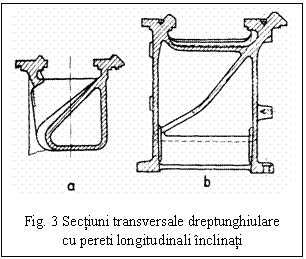

Fig. 3 Sectiuni transversale dreptunghiulare
cu pereti longitudinali inclinati
Text Box:

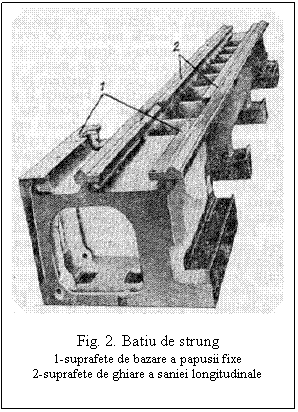

Fig. 2. Batiu de strung
1-suprafete de bazare a papusii fixe
2-suprafete de ghiare a saniei longitudinale

Text Box:

Fig. 4 Sectiune trapezoidala

Text Box:

Fig. 5 Sectiuni transv. in forma de
perete dublu

Text Box:

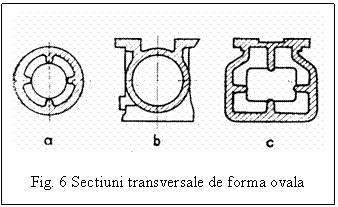

Fig. 6 Sectiuni transversale de forma ovala

Text Box:

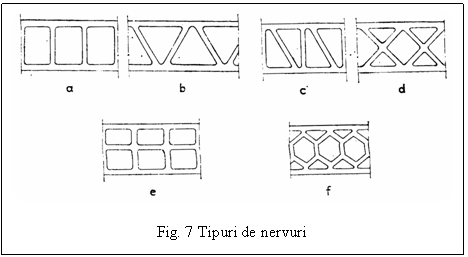

Fig. 7 Tipuri de nervuri




Forma si dimensiunile batiului sunt date de:

tipul masinii, operatiile ce se executa;

dimensiunile pieselor reprezentative si cerintele de precizie;

nivelul solicitarilor;

Principalele materiale utilizate in constructia batiurilor Tabelul 1.

Materialul utilizat

Simbol

Observatii

Fonte cenusii

Fc200; Fc250; Fc300

FcX200; FcX250; FcX300

Se utilizeaza pentru batiuri realizate prin turnare;

Proprietati mecanice bune (rezistenta la compresiune);

Amortizarea vibratiilor;

Posibilitatea realizarii batiului monobloc cu ghidajele.

Dupa turnare si uneori dupa operatiile de ebosare este necesar un tratament de detensionare.

Imbatranirea confera stabilitate dimensionala.

Oteluri turnate

OT35; OT45; OT52;

Pentru masinii grele, cu regimuri de solicitare cu socuri mari. Se toarna mai greu decat fonta; necesita tratamente de detensionare.

Oteluri sudabile

OL37.1

Batiuri realizate prin sudura pentru unicate si serii mici, atunci cand conditiile de precizie si solicitare permit acest lucru.

Proprietati mecanice bune (rezistenta la sarcinii pulsatorii, socuri );

Ghidajele se realizeaza din alte materiale si se aplica pe batiu.

Dupa sudare este necesar un tratament de detensionare.

Aliaje de Al

AlCu4MgMn

Masini mici; masini si centre de prelucrare a lemnului. In general, masini care lucreaza cu viteze mari si forte mici.
