Stabilirea sarcinii de calcul la o asamblare filetata

Suruburile se dimensioneaza in baza relatiei : , unde Fc - sarcina de calcul

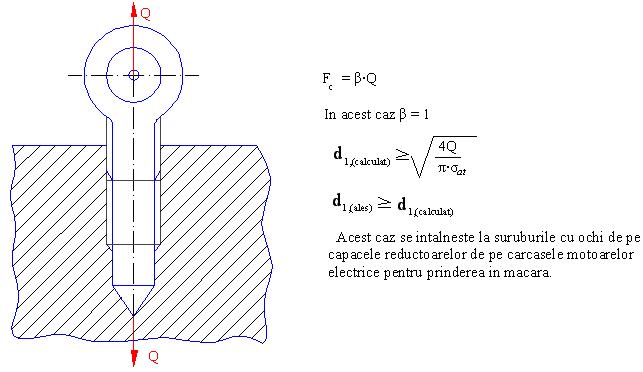

10. surub supus la tractiune

20. suruburi supuse la tractiune si rasucire

- normal pe sectiune - tractiune

- tangential pe sectiune - torsiune

- echivalent

Tinand cont ca , ceea ce inseamna ca in acest caz ,

, iar surubul se va dimensiona in baza relatiei    .

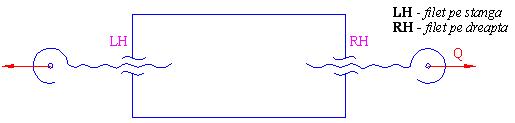

Exemplu  se intalneste in cazul cablurilor de ancorare a stalpilor,antenelor

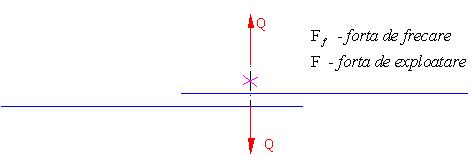

30. suruburi solicitate lateral

Se pune problema ca

Pentru

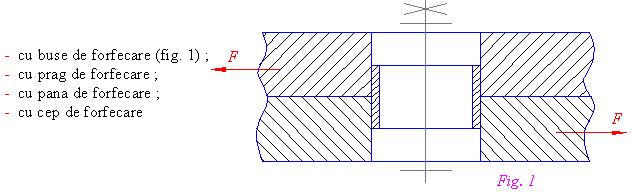

O astfel de asamblare nu este economica si de aceea se apeleaza la urmatoarele solutii

constructive

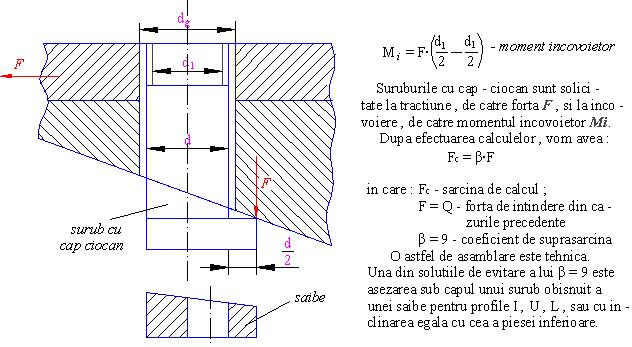

40. suruburi solicitate excentric

50. asamblare filetata de rezistenta si etansare

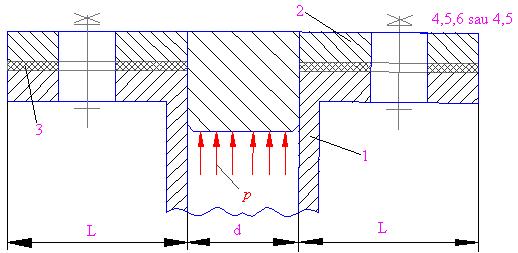

Se considera asamblarea din figura de mai jos ,care trebuie sa asigure si rezistenta si etansarea.

- cilindru cu flanse

- capac

sau - suruburi ,saibe Grower,piulite sau suruburi prezoane,si saibe

d - diametrul alezajului cilindrului

L - latimea garniturii

p - presiunea fluidului de lucru

La acest tip de asamblare,calculele se fac in baza ipotezelor urmatoare :

forta de exploatare se repartizeaza uniform pe numarul de suruburi ;

materialele suruburilor si garniturii respecta legea lui Hooke ;

in calcule se va lua jumatate din latimea garniturii ;

se deformeaza numai suruburile si garnitura,nu si flansele .

Montajul se realizeaza in absenta fluidului de lucru,suruburile se vor strange cu o forta initiala (prestrangere) stabilita in asa fel incat dupa comprimarea garniturii si alungirea suruburilor sa fie a -

sigurata etanseitatea la aparitia fluidului cu presiunea p.Astfel,garnitura se va destinde,suruburile se vor alungi si mai mult datorita fortei de exploatare data de relatia :
