TEXTUL CE ÎNSOTESTE UN DESEN

 AutoCAD-ul detine o serie de parametrii ce permit plasarea si stocarea textului. Stabilirea tipului de scriere se face activand comanda STYLE. Stilul preselectat in AutoCAD se numeste STANDARD si este definit de fontul TXT. Daca doriti sa schimbati acest stil intrati in comanda STYLE.


C-36 STYLE: poate fi tastata.

                        Command: STYLE<¿>

                        Text style name (or?) <STANDARD>:

Optiunile comenzii STYLE:

·       Name este numele pe care il asociati stilului respectiv;

·       Font alegeti un font din fonturile pe care caseta de dialog “Text Font” o afiseaza  la [Options] - in radacina, sau [Dtext Options] - in meniul bara;

·       Height (inaltime) de obicei este 0 asa incat inaltimea scrierii sa  fie controlata de comenzile propriu-zise de sriere (TEXT si DTEXT). Daca in acesta comanda va fi data o inaltime a scrierii, ea ramane valabila indiferent ce veti seta in comenzile de scriere;

·       Width ajusteaza grosimea caracterelor scrierii, normal setat la 1;

·       Obliquing Angle este unghiul de inclinare al scrierii;

·       Upside-down scrie “cu capul in jos”;

·       Backwards scrie de la dreapte la stanga (in oglinda);

·       Vertical scrie vertical.

                        AutoCAD are doua comenzi de scriere TEXT si DTEXT. Diferenta dintre ele este ca DTEXT scrie “dinamic”, adica afiseaza fiecare caracter in desen, pe masura ce il tastati, in timp ce TEXT afiseaza textul pe ecran abia dupa ce ati iesit din comanda TEXT.

C-37 TEXT:

                        Command: TEXT<¿>

                        Justify/Style/<Start point>:

C-38 DTEXT:

                        Command: DTEXT<¿>

                        Justify/Style/<Start point>:

Optiunile comenzilor TEXT si DTEXT:

·       Start point este punctul de incepere a scrierii. Punctul selectat este extrema stanga a liniei de baza (“base line”) a textului;




·       Justify va afisa un meniu al optiunilor de “asezare” a textului;

·       Style va permite selectarea unui stil din cele setate anterior. Prioritar este ultimul stil folosit sau setat prin comanda STYLE.

EXERCITIUL 01-04

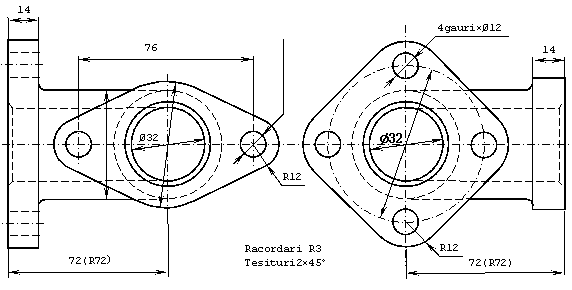

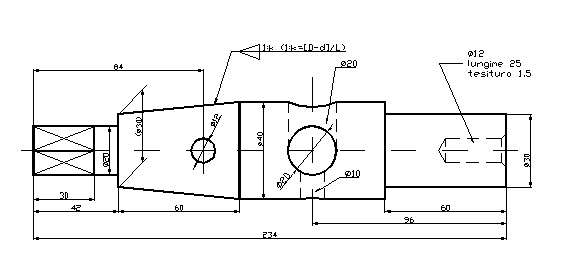

Reprezentati piesele din fig. 1 – 4, utilizand layer-e, polyline, comenzi de editare si dati un nume fiecarei piese, explicitand si proiectiile facute:

Text Box: 45Text Box: 12Text Box: Ø52Text Box: Ø40Text Box: 4×10Text Box: 68Text Box: Ø76Text Box: 46

Fig. 2




Text Box: Ø46Text Box: Ø56Text Box: 2gauri×Ø12Text Box: Ø64

Fig. 3




Fig. 4
