INSTALATII  DE  GAZE  PETROLIERE  LICHEFIATE

1.Proprietatile gazului petrolier lichefiat



-gazul petrolier lichefiat este un amestec de hidrocarburi saturate , usor lichefiate , extrase din gazele de sonda , care la temperatura de 273,15 K ( 00C ) si  presiunea  atmosferica normala de   760 mmHg, se afla in stare gazoasa.

- gazul petrolier lichefiat este incolor ,inodor , combustibil .

- gazul petrolier lichefiat in stare gazoasa are densitatea de circa doua ori mai mare decat densitatea aerului , astfel ca eventualele scapari de gaze se vor acumula in partile inferioare ale incaperilor .

-densitatea gazului petrolier lichefiat in stare lichida in raport cu apa este de 0,569.

- gazul petrolier lichefiat este de circa doua ori mai usor decat apa , proprietate care este folosita la transportul gazului petrolier lichefiat in butelii.

- gazul petrolier lichefiat in amestec cu aerul intr-un spatiu inchis devine exploziv .

- gazul petrolier lichefiat vaporizeaza la temperatura de -150C si la presiunea  atmosferica normala de 760 mmHg . temperatura de aprindere in aer a gazului petrolier lichefiat este de 4900C, iar temperatura maxima a flacarii este de 18950C.

- gazul petrolier lichefiat se transporta in butelii de otel.

2.Utilizarile gazului petrolier lichefiat

- in cladiri de locuit in aparatele de uz casnic

-in cladiri social –culturale si industriale

-in procesele de productie  .

3. Clasificarea instalatiilor de gaze petroliere lichefiate

Instalatia de utilizare a gazelor petroliere lichefiate cuprinde : butelii ,regulatoare de presiune , conducte , armaturi , furtunuri de cauciuc , aparate de utilizare , accesorii montate in incinta unui consumator.

a) Din punct de vedere al utilizarii (destinatiei consumului ), instalatiile de gaz petrolier lichefiat se impart in :

-instalatii de uz casnic _in gospodarii individuale (masini de gatit , plite , aparate incalzitoare pentru apa menajera , etc.)

-instalatii de uz industrial _in interiorul platformelor industriale , halelor sau atelierelor industriale   ( procese de productie ) .

-instalatii de uz public_in institutii , unitati comerciale ,anexe administrative si sociale ale intreprinderilor industriale ( aparate medicale , calandre , etc.)

b) Dupa marimea debitului de gaz petrolier lichefiat consumat , respectiv numarul de butelii :

-instalatii locale de gaze petroliere lichefiate avand un numar maxim de 6 butelii ampasate in interiorul cladirilor in imediata vecinatate a consumatorilor.

-instalatii centrale de gaze petroliere lichefiate , compuse din : statii de distributie , avand intre 7 si max. 25 butelii, instalatii exterioare si instalatii interioare de distributie a gazului petrolier lichefiat.

c) Dupa modul de racordare a aparatelor de utilizare :

-instalatii cu racord rigid _legatura dintre aparatele de utilizare si butelii se face cu conducte metalice .

-instalatii cu racord flexibil _ legatura dintre aparatele de utilizare si butelii se face cu furtun de cauciuc cu insertie de panza .

4. Instalatii locale de gaze petroliere lichefiate

A) Instalatii locale cu racord flexibil

Instalatii locale cu racord flexibil

1. butelie

2. robinet cu ventil

3. reductor de presiune

4. furtun de cauciuc

5. aparat de utilizare




Butelie pentru gaz petrolier lichefiat

1. corpul buteliei

2. suprt sustinere

3. inel cu gaura filetata la interior

4. capac

5. maner

6. nituri

7. robinet cu ventil

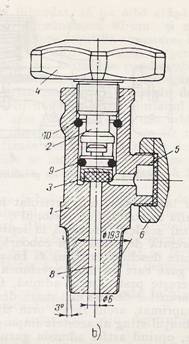

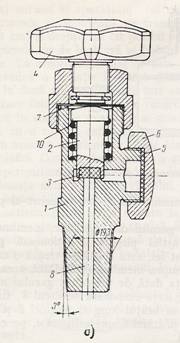

Robinete cu ventil pentru butelii cu gaz petrolier lichefiat

a) cu membrana

b) cu garnitura torica

1.corp _filet exterior pentru insurubare in inelul buteliei.

2.tija

3.ventil

4.roata de manevra

5.racord cu filet exterior

6. piulita

7.membrana

8.canal

9.garniturta torica

10.garnitura etansare




Regulatorul de presiune reduce si regleaza presiunea gazului prin efectul de laminare , de la presiunea din butelie de 34 daN/cm2 la presiunea de utilizare care poate fi 200 , 300, 600, 1000 mmH2O, in functie de tipul arzatorului sau aparatului de utilizare.

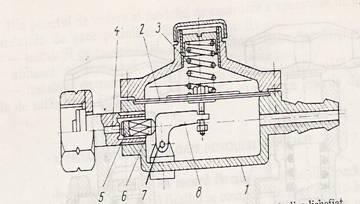

Regulator de presiune pentru gaz petrolier lichefiat

1.cutie etansa

2.membrana metalica

3.arc de reglaj

4.orificiu de trecere a gazului

5.bila

6.piston cu canale

7.ax

8.parghie cotita



            Instalatiile locale de gaze petroliere lichefiate se amplaseaza in incaperi cu aerisire permanenta , lipsite de surse de incalzire cu flacara libera .Distanta dintre o butelie de gaz petrolier lichefiat si o sursa de incalzire este de minimum 2m .

            Punerea in functiune a instalatiei de gaz petrolier lichefiat se face astfel :

-se demonteaza capacul de protectie prin desurubare spre stanga ,

-se verifica daca robinetul cu ventil al buteliei este inchis prin invartirea rotii de manevra spre dreapta ,

-se demonteaza piulita –capac de siguranta prin desurubare spre dreapta,

-se controleaza daca garnitura de etansare din clingherit a regulatorului de presiune este in perfecta stare ,

-se monteaza regulatorul de presiune prin insurubare spre stanga .Regulatorul se monteaza in pozitie orizontala si cu capacul in sus .

-se introduce furtunul de racord la aparatul de utilizare in stutul de racord al regulatorului de presiune Furtunul nu trebuie sa aiba indoituri brusce , dilatari la capete , porozitati , crapaturi.

-se probeaza cu o solutie ( emulsie) de apa si sapun daca nu exista scapari de gaze.In timpul probelor robinetul cu ventil al buteliei va fi complet deschis , iar robinetele de manipulare ale aparatelor de utilizare vor fi inchise.

B) Instalatii locale cu racord rigid

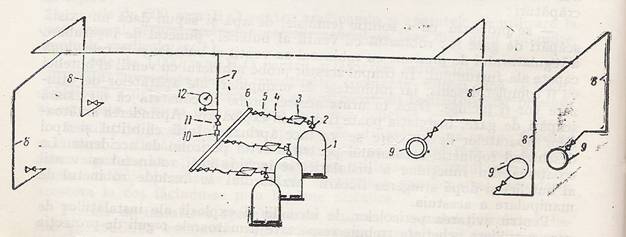

1.butelii                                                   2. robinete cu ventil                               3. reductoare de presiune           4.furtunuri de cauciuc                             5.stuturi cu robinete                               6. colector                               7.conducta principala de distributie        8.conducte de racord                              9. aparate de utilizare            10.mufa cu filet stanga-dreapta              11.robinet cu cep                                    12 manometru

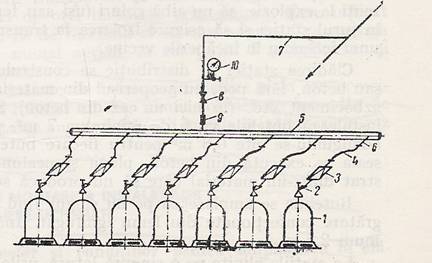

5. Statii de  distributie a gazelor petroliere lichefiate

1.butelii

2.robinete cu ventil

3.reductoare de presiune

4.furtunuri de cauciuc

5.colector

6.stuturi

7.conducta principala de distributie

8.robinet cu cep _robinet principal

9.mufa cu filet stanga –dreapta

10.manometru



Instalatiile care alcatuiesc statia de distributie se amplaseaza in tr-o cladire proprie , supraterana , neetajata .

Cladirea statiei de distributie se construieste din caramida , beton , fara pod ,cu acoperisul din material ignifugat (tabla , azbociment) .Pardoseala se executa din beton , plana , nealuecoasa , si se acopera cu un strat dintr-un material care sa nu produca scantei la lovire .Suprafata incaperii in care se instaleaza buteliile va fi min.7m2, pentru un grup de 7 butelii .Inaltimea statiei min.2,5m .

Ferestrele si usile se construiesc din metal neferos , cu deschidere in afara .

Geamurile nu vor fi armate , vor avea grosimea de 2mm si vor fi mate sau vopsite in alb , pentru a feri buteliile de razele soarelui.

Incalzirea statiei pe timpul iernii se face cu serpentine sau cu radiatoare din fonta ,utilizand agent termic abur sau apa calda.Temperatura din interiorul incaperii poate fi min .+100C si max. +350C.

Ventilarea incaperii va fi naturala , prin orificii plasate la nivelul podelei si plafonului.

Iluminatul statiei se face prin ferestre .Iluminatul artificial se face numai din exteriorul statiei.

6.Instalatii exterioare de gaze petroliere lichefiate

 Instalatia exterioara se afla intre statia de distributie si robinetul de incendiu care se monteaza la intrarea conductei exterioare in cladire.

Reteaua de distributie si transport a gazelor petroliere lichefiate se executa din tevi din otel imbinate prin sudura .

7.Probarea si receptia instalatiilor de gaze petroliere lichefiate

Instalatiile de gaze petroliere lichefiate cu racord flexibil vor fi supuse numai la probe de etanseitate sub presiunea gazului.

Instalatiile de gaze petroliere lichefiate cu racord rigid sunt supuse urmatoarelor incercari :

- incercare preliminara (de casa) .Incercarea se executa cu aer comprimat la presiunea de 1bar.Capetele conductelor se blindeaza cu dopuri .

- incercarea de rezistenta .Se executa in aceleasi conditii ca si incercarea preliminara .

-incercarea de etanseitate .Se executa cu armaturile punctelor de utilizare definitiv montate  in pozitia deschis .Capetele conductelor sunt prevazute cu dopuri .Incercarea se executa cu aer comprimat.
