INSTRUCTIUNI DE INSTALARE SI UTILIZARE

CENTRALE TERMICE MURALE IN CONDENSATIE

CGB 35

CGB 50




DATE TEHNICE

Descriere

U/M

CGB - 35

CGB - 50

Puterea nominala la 80/60 0C

kW

32,0

46,0

Puterea nominala la 50/30 0C

kW

34,9

49,9

Puterea minima la 80/60 0C

                                            Gaz metan

                                            GPL

kW

kW

8

8,5

11

11,7

Puterea minima la 50/30 0C

                                            Gaz metan

                                            GPL

kW

kW

9

9,5

12,2

12,9

Puterea minima (in conditii de modulare)

                                            Gaz metan

                                            GPL

kW

kW

8,5

9,0

11,7

12,4

Dimensiune racord tur

G

1 Ό”

1 Ό”

Dimensiune racord retur

G

1 Ό”

1 Ό”

Dimensiune racor condens

G

Dimensiune racord gaz

G

Ύ”

Ύ”

Dimensiune cos coaxial pentru evacuarea gazelor de ardere

mm

125/80

125/80

Dimensiuni de gabarit

mm

855 x 400 x 393

855 x 440 x 393

Consum de combustibil:

                           Gaz metan E/H (Hi = 9,5 kWh/m3 = 34,2 MJ/m3

                           Gaz metan LL (Hi = 8,6 kWh/m3 = 31,0 MJ/m3

                                         Gaz lichefiat GPL (Hi = 12,8 kWh/kg = 46,1 MJ/kg

m3/h

m3/h

kg/h

3,47

3,84

2,57

4,94

5,5

3,66

Presiunea de lucru:

                           Gaz natural

                           GPL

mbar

mbar

20

50

20

50

Temperatura maxima pe tur (setare de fabrica)

0C

75

75

Presiunea maxima de lucru

bar

3,0

3,0

Capacitatea apei din centrala

l

2,5

2,5

Debit gaze de ardere

g/s

15

21,5

Temperatura gaze de ardere 80/60 – 50/30

0C

65 - 45

80 – 50

Presiune de refulare

Pa

115

145

Clasa NOx

5

5

Alimentarea electrica

V/Hz

230/50

230/50

Intensitatea

A

3,15

3,15

Puterea electrica absorbita

W

130

175

Clasa de izolatie

IPX 4D

IPX 4D

Masa neta

kg

45

45

Capacitate evacuare condens la 40/30 0C

l/h

3,9

5,5

pH condens

4

4

Numar de identificare CE

CE-0085BP5571

CE-0085BP5571


Microcentrala murala in condensatie CGB - …




Camera in care se monteaza centrala murala in condensatie

va trebui sa indeplineasca cerintele legate de o buna ventilare

si aerare, mai ales in situatia in care aerul necesar combustiei

este aspirat din interior.

Componenta livrarii

La livrare centrala murala va fi insotita de:

-          sifonul colector condens;

-          suportii pentru montare pe perete;

-          instructiunile de instalere;

-          manualul de utilizare.

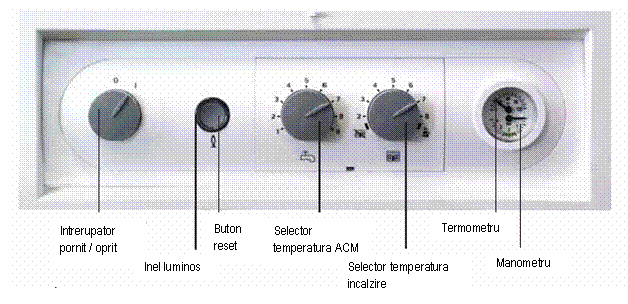

Pupitrul de comanda / functionare / utilizare




                                               Buton pornit / oprit – pzitia „0” – oprit / pozitia „I” - pornit






Buton RESET – asigura repornirea sistemului. Acest buton reporneste sistemul daca nu este semnalata nici o avarie.




                                               Selectorul de temperatura ACM

Selectia acestui buton de la 1 la 9 corespunde setarii unor valori ale temperaturii apei de la 1 (35 0C) …. 9 (55 0C). Atunci cand centrala este livrata impreuna cu un boiler de acumulare, selectia acestui buton corespunde setarii de la 1 (15 0C) la 9 (75 0C).








                                               Selectorul de temperatura agent termic de incalzire

Selectia de la 2 la 8 pe acest buton corespunde setarii temperaturii agentului termic la valori cuprinse intre 2 (38 0C) … 8 (90 0C). Aceste setari devin inactive in cazul folosirii unui termostat digital sau a unui termostat cu compensarea temperaturii exterioare.

                Selector programe






Modul de functionare iarna – in aceasta situatie, centrala incalzeste agentul termic la valoarea ceruta de termostatul circuitului de incalzire.




                                               Modul de functionare vara in regim de preparare rapida ACM


Modul de functionare test (modul cosar). Acest mod de functionare se activeaza prin comutarea selectorului in pozitia . In acest moment, inelul luminos se aprinde intermitent galben si va ramane aprins pe tot parcursul desfasurarii programului test.




                                               Termo-manometru

Afiseaza presiunea / temperatura apei in circitul primar. In conditii normale de exploatare presiunea trebuie sa se incadreze intre valorile 2,0 – 2,5 bari.

Program anti-blocaj pompa

In modul de functionare vara, acest program comanda pornirea pompei circuitului primar timp de 30 de secunde, o data la fiecare 24 de ore, in scopul prevenirii blocarii pompei, datorita perioadei mari de nefunctionare.

Racorduri centrala

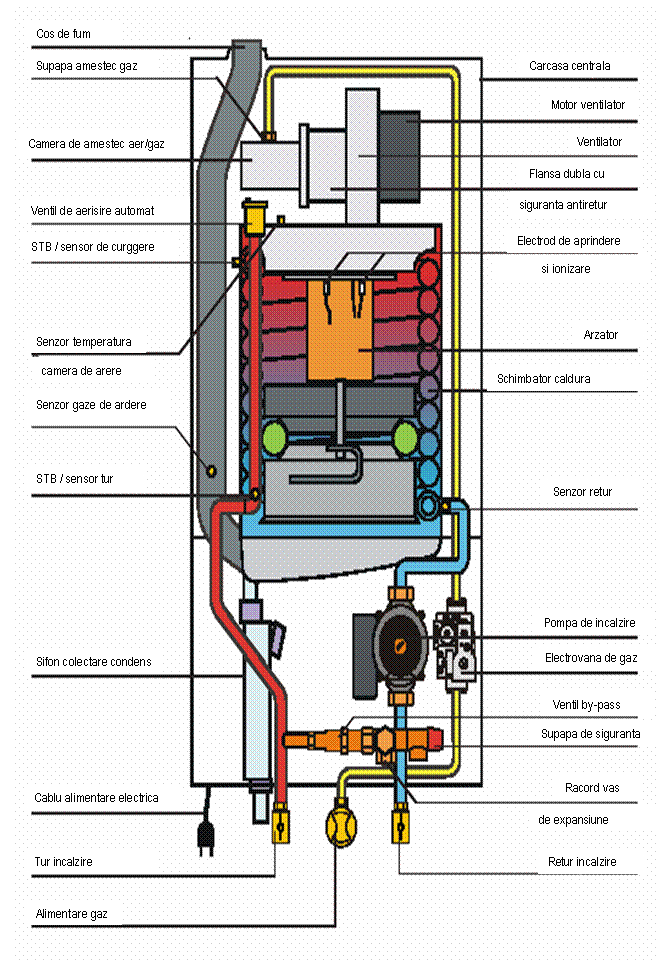

Schema functionala

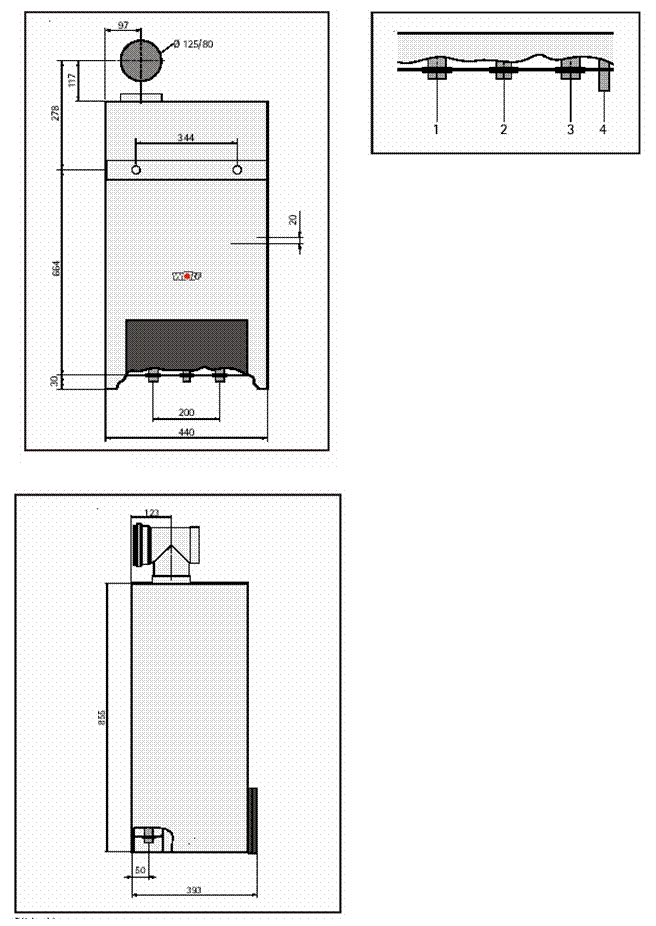

AMPLASARE CENTRALA

Va rugam sa respectati distantele de amplasare, laterale respectiv fata de tavanul incaperii, recomandate de catre fabricant, pentru a se permite un acces usor la centrala, cu ocazia operatiilor curente si periodice de intretinere.

Amplasarea centralei se va face in incaperi ferite de inghet.

Centralele termice cu puteri ce depasesc 50 kW, pot fi instalate doar in incaperi prevazute cu prize de aer ditrecte.




Nu sunt necesare spatii mai mari decat cele indicate intre centrala termica si materiale sau componente inflamabile, daca temperatura acestora de aprindere a acestora este de peste    85 0C. Oricum se recomanda ca materialele combustibile sau explozibile sa nu fie depozitate in camera centralei termice.




In timpul instalarii centralei va trebui sa va asigurati ca gunoaie, span sau bucati de moloz nu intra in aparat. Incercati montarea centralei cu invelitoarea de protectie asezata pe aceasta.




Va rugam sa va asigurati ca aerul necesar combustiei este proaspat si nu contine fluoride sau clorine de sulf. Aceste substante sunt continute de catre spray-uri, vopseluri, solventi sau agenti de curatare. Aceste substante pot provoca coroziunea chiar si in sistemul de evacuare a gazelor al gazelor de ardere.




Se recomanda utilizarea unor materiale anticorozive la confectionarea traseului de scurgere al condensului sau utilizarea unor neutralizatori, in cazul in care este nevoie.

MONTAREA

Inaintea montarii centralei, asigurati-va ca tipul de gaz disponibil este compatibil de centrala achizitionat si ca este corespunzator caracteristicilor din tabelul urmator:

Gaz natural E/H 15.0

Ws = 11,4 – 15,2 kWh/m3 = 40,9 – 54,7 MJ/m3

Gaz natural LL 12,4:1

Ws = 9,5 – 12,1 kWh/m3 = 34,1 – 43,6 MJ/m3

GPL

Ws = 20,2 – 21,3 kWh/m3 = 72,9 – 76,8 MJ/m3






Inaintea montarii centralei asigurati-va ca supotul de fixare precum si peretele pe care se face montajul este suficient de solid si poate sustine greutatea centralei termice. In caz contrar, exista riscul prabusirii acesteia si deprinderea legaturilor hiraulice sau de gaz, ceea ce poate conduce la inundarea imobilului sau poate genera pericol de explozie.


Inaintea montarii asigurati-va ca exista sufient spatiu fata de tavan, pentru a permite accesul la partea superioara a centralei in vederea efectuarii operatiilor de intretinere curente sau periodice, precum si sub centrala pentru efectuarea legaturilor la reteaua de apa, gaz, a boilerului pentru acumularea apei calde precum si a cosului pentru evacuarea gazelor de ardere.

Marcati apoi locul in care vor fi prevazute gaurile pentru consola de fixare pe perete cu ajutorul sablonului aflat in dotare.

Introduceti diblurile si suruburile speciale de fixare pe perete, fixand astfel consola.

Montati centrala prin agatarea consolei de asezare pe consola de fixare pe perete.

AMPLASARE / MONTARE

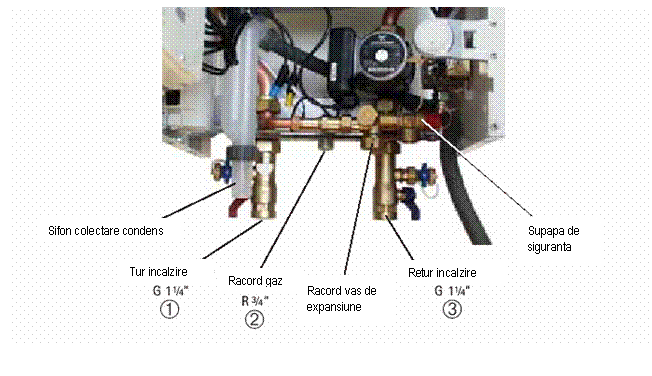

                                                                                                                             1 – tur incalzire;

                                                                                                                             2 – racord gaz;

                                                                                                                             3 – retur incalzire;

                                                                                                                             4 – colector condens.

INSTALAREA

Se recomanda racordarea centralei la circuitul de incalzire prin intermediul unui kit de conectare pus la dispozitie de catre fabricant.

Acest kit include: racordul de gaz, racordurile de  tur / retur pe circuitul de incalzire cu robineti sfera 1”, supapa de siguranta Ύ” / 3 bar, racord pentru umplerea instalatiei si golirea acesteia.

Acest kit corespunde centralelor termice cu puteri de pana la 100 kW.





Kit-ul dispune si de un racord Ύ” la care se conecteaza vasul de expansiune.

Nota: Se recomanda ca racordul de umplere ca si cel de golire sa fie amplasate la cel mai de jos nivel al instalatiei.

Sisteme de siguranta

Centralele murale in condensatie tip CGB …, nu sunt echipate din fabricatie cu vas de expansiune. Din aceest motiv ele trebuie prevazute in sistem, in afara centralei. Aceste componente sunt disponibile la fabricant sau pot fi comandate altui furnizor cu mentiunea ca trebuie sa se respecte parametrii constructivi si functionali.

Nota: nu este permisa montarea de robineti de izolare intre vasul de expansiune si centrala sau intre supapa de siguranta si centrala, exceptie facand cazul in care supapa de siguranta se monteaza deasupra vasului de expansiune.

Pentru circuitul de incalzire, utilizati doar supape de siguranta marcate „II” (3 bar).

Conectati robinetul de golire la o drena dirijata la canalizare.

Presiunea minima in sistemul de incalzire al centralelor termice murale in condensatie tip CGB … este de 0,75 bar, iar presiunea maxima de lucru in acest sistem este de 3 bar.

Temperatura maxima de lucru a sistemului, seta din fabrica este de 75 0C. Aceasta temperatura poate fi ajustata la nevoie la 85 0C.

Circuitul de incalzire

Atentie !      Utilizati doar apa netratata pentru umplerea sau completarea apei  in sistemul de incalzire.

Nu sunt permisi aditivi chimici in amestec cu aceasta apa (antigel, etc…). valoarea pH-ului apei, admis in instalatie trebuie sa fie cuprins intre 7 – 8,5. spalati intreaga instalatie hidraulica inaintea umplerii acesteia cu apa.

Pentru sisteme de incalzire noi, se recomanda folosirea unui filltru de namol, montat in amonte de centrala termica. Utilizarea sistemelor de incalzire vechi, nu trebuie sa aiba prevazut acest filtru.

Dupa umplere instalatia trebuie sa fie bine aerisita.

Drena de condens


Dirijati trseul conductei de condens de la drena la un sifon existent in pardoseala. In acest caz se recomanda ca in centrala sa existe un sistem de ventilare.

In cazul in care se doreste neutralizarea condensului se poate insera in sistem un cartus de neutralizare, respectand instructiunile fabricantului pentru astfel de situatii.




Puteti obtine un astfel de cartus de neutralizare de la:



                                                                                                                             Mommertz GmbH

                                                                                                                             Daimlerstr. 8

                                                                                                                             D-89312 / Gunzburg / Donau

                                               Fax: 0049-8221-38616;                                                                  e-mail: jessica.bichler@mommertz.de

Conectarea la reteaua de alimentare cu gaz metan





Conectarea centralei termice in condensatie la reteaua de alimentare cu gaz metan se va face doar prin inserarea in amonte a unui filtru - regulator stabilizator de gaz. Pentru masurarea presiunii la retea a gazului metan este necesara inchiderea robinetului centralei.

Inaintea punerii in functiune a centralei, curatati cu grija racordurile de imbinare la conducta de gaz si la conductele de la circutul de incalzire., in special in cazul conectarii la o instaletie deja existenta.

Inaintea punerii in functiune a centralei verificati starea si etanseitatea imbinarilor.




Instalati un robinet de gaz cu sfera, cu protectie la incendiu, in amonte de centrala termica.

Dimensionati conducta de alimentare cu gaz metan corespunzator normelor in vigoare.




Niplele de legatura la centrala au fost testate la presiuni de pana la 150 mbar.

Inchideti robinetul de izolare al centralei termice atunci cand verificati etanseitatea conductei de alimentare cu gaz.






Lucrarilecare nu au fost executate in conformitate cu normele in vigoare si care permit scapari de gaze, coduc la aparitia risculuide incendiu sau a pericolului de explozie

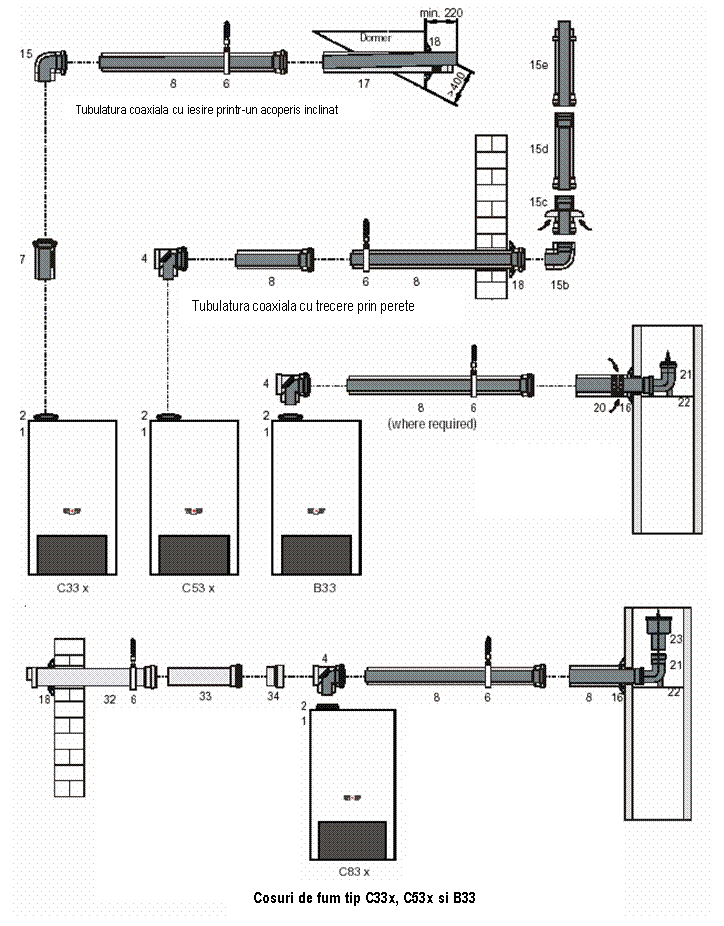

Cosul de fum


Pentru cosurile de fum coaxiale (kit-urile de tip tub in tub, pentru admisie aer proaspat / evacuare gaze de ardere) utilizati doar tubulatura de origine WOLF.

Inaintea instalarii cosului de fum trebuie calculata lungimea efectiva a acestuia.

Analizati si respectati cu strictete lungimea maxima a cosului de fum admisa de sistem, pentru a nu cauza functionarea necorespunzatoare a centralei sau defectarea acesteia.

Calculul lungimii cosului de fum se face luand in considerare lungimea tronsoanelor drepte precum si numarul si configuratia elementelor de imbinare. In calcul se va cosidera cotul la 900 sau T-ul la 900 ca pe o lungime de 2 m, iar cotul la 450 = 1 m.

Exemplu de calcul:

Lungimea tronsoanelor drepte este de 1,5 m;

Cotul cu capac de vizitare la 900 = 2 m;

2 coturi la 450 = 2 x 1 = 2 m, rezultand astfel o lungime: L = 1,5 m + 1 x 2 m + 2 x 1 m = 5,5 m

In cazul in care tubulatura de admisie aer proaspat si cea de evacuare gaze de ardere sunt tuburi independente si trec prin acoperis, se recomanda ca distanta minima dintre ele sa fie de 2,5 m.

Tabel de calcul a lungimii cosului de fum

Element

Lungime de calcul

Cot la 900

2 m

Cot la 450

1 m

Teu la 900

2 m

Troson drept

Corespunzator lungimii

CONEXIUNI ELECTRICE

Conectarea la sursa




Operatiile de conectare electrica trebuie facute de catre personal calificat profesional.

Intre pupitrul centralei si sursa de alimentare trebuie sa existe conexiune permanenta. Trebuie avut in vedere ca regulatorul este deja cablat si testat in fabrica. Tot ceea ce trebuie facut este ca acesta sa se conecteze la sursa de 220 V / 50 Hz.




Cuplati cablurile in asa fel incat distanta minima intre polii conectati sa fie de 3 mm, utilizand un cablu flexibil de 3 x 1 mm2.

Rabateti carcasa pupitrului de comanda si indepartati capacul.de protectie la cutiile de borne. Introduceti cablul de conectare si aplicati suruburile de fixare.




Atentie ! Conductele electrice din terminal raman sub tensiune, chiar daca comutatorul principal al centralei este pe pozitia inchis.

Schimbarea sigurantei

Intrerupeti alimentarea cu energie electrica de la intrerupatorul general. Atentie! Intrerupatorul ON/OFF de pe centrala nu intrerupe alimentarea cu energie electrica la nivelul conexiunilor electrice. Pericol de electrocutare la atingerea elementelor neizolate. Nu le atingeti daca alimentarea generala nu este oprita.


Conectarea unui senzor de boiler

Conectarea senzorului de boiler se face cu ajutorul cuplei de culoare albastra (vezi figura alaturata)




Conectarea unei pompe de circulatie externe


Conectati cablurile electrice de alimentare 230 V ale pompei in terminalele L1, N si          .




Conectarea la iesirea A1

(230 V AC; 200 VA


Conectati cablurile electrice de alimentare 230 V ale regulatorului in terminalele L1, N si         .

Parametrii la iesirea A1 sunt descrisi in tabelul din pagina urmatoare.

Functiunile la iesirea A1 pot fi scanate si reglate ajutorul regulatoarelor WOLF si a posibilitatilor portului eBUS.

La iesirea A1 pot fi alocate urmatoarelor functii:

Cod

Descriere

0

N/A - iesirea A1 nu este activata

1

Pompa circulatie ACM – functionare 100%

Regulatorul (de ex. DWT, DRT) activeaza iesirea A1 atunci cand prepararea ACM este activata.

Iesirea A1 este permanent activata atunci cand nu este conectat un regulator.

2

Pompa circulatie ACM – functionare 50%

Regulatorul (de ex. DWT, DRT) activeaza periodic iesiea A1, atunci cand prepararea ACM este activata. 5 minute ON (pornita) si 5 minute OFF (oprita). Iesirea A1 este activata periodic la intervale de 5 minute atunci cand nu este conectat un regulator.

3

Pompa circulatie ACM – functionare 20%

Regulatorul (de ex. DWT, DRT) activeaza periodic iesirea A1, atunci cand prepararea ACM este activata. 2 minute ON (pornita) si 8 minute OFF (oprita). Iesirea A1 este activata periodic atunci cand nu este conectat un regulator.

4

Iesire de siguranta

Iesirea A1 este activata dupa avarie si expira dupa 4 minute.

5

Senzor de flacara

Iesirea A1 este activata daca este sesizata prezenta flacarii.

6

Pompa circuit incalzire (doar pentru icircuit ncalzire cazan) (setari de fabrica pentru iesirea A1)

Iesirea A1 este activata atunci cand cazanul se incalzeste)


7

Ventilator


Iesirea A1 este activata inaintea pornirii arzatorului. Arzatorul va fi oricum activat dupa ce circuitul E1 va fi inchis.



                Important:  in orice caz, intrarea E1 trebuie sa fie dedicata ventilatorului.



Alimentarea la intrarea E1 trebuie sa fie facuta cu 0 V (24 V).

In caz contrar, utilizati un intreruptor pentru inchiderea alimentarii.

8

Ventilare externa

Iesirea A1 este activata atunci cand electrovana de gaz este dez-activata.

Oprirea echipamentului de ventilatilare (de ex. ventilatorul de evacuare) pe perioada functionarii arzatorului este permisa doar daca cazanul functioneaza ca sistem de ardere deschis.

9

Vana externa GPL

Iesurea A1 este activata in paralel cu electrovana de gaz.



Conectarea pe intrarea E1 (24 V)

Conectati cablul pentru intrarea 1 la terminalul E1 conform diagramei alaturate dupa ce indepartati strapul dintre bornele a si b.

                                                                                                            Fig.: Conectarea termostatului de camera

Functionarea intrarii in E1 poate fi scanata si reglata cu ajutorul regulatoarelor WOLF cu posibilitatea conctarii eBUS. Functiile ce pot fi alocate pe intrarea E1 sunt descrise in tabelul urmator:

Cod

Descriere

0

Nefunctionare – intrarea E1 nu este luata inconsiderare de catre regulator

1

Termostatul de camera

Atunci cand circuitul intrarii E1 este deschis, circuitul de incalzire este oprit (modul vara), indiferent de existenta sau nu a unui regulator WOLF.

2

Termostatul de maxim sau senzorul de suprapresiune

Conexiune optionala pentru termostatul de maxim sau senzorul de suprapresiune. Pentru a activ arzatorul, circutul intrarii E1 trebuie sa fie inchis. Atata timp cat circuitul este deschis, arzatorul va ramane blocat atat pentru preparare ACM cat si pentru circuitul de incalzire, iar functiile test si protectie anti-inghet sunt blocate.

3

Ne-alocat

4

Senzor de tur

Conexiune optionala pentru un senzor de tur. Dupa pornrea pompei, circuitul intrarii E1 trebuie sa fie inchis o perioada de 12 secunde. Acolo unde nu este cazul, arzatorul va fi oprit iar codul de avarie 41 va fi afisat.

5

Monitorizarea ventilatorului

Vezi parametrul nr.7 de la iesirea A1




Conectarea regulatoarelor digitale

(DRT, DWT, DWTM)

Va rugam sa conectati doar accesorii de origine WOLF. Fiecare accesoriu este insotit de schema de conexiuni. Pentru conectare utilizati un cablu bifilar litat a carui sectiune sa fie de min. 0,5 mm2.

             Fig.: Conectarea la interfata eBUS a unui regulator




Conectarea unui senzor de exterior

Senzorul de temperatura exterioara pentru regulatoarele electronice (de ex. DWT) pot fi conectate la terminalul de pe centrala AF, sau la terminalul de pe regulator.

                                                                                                            Fig.: Conectarea unui senzor de exterior




Umplerea sifonului

-          demontati sifonul;

-          umpleti sifonul cu apa;

-          montati sifonul.

Umplerea sistemului


Umpleti sistemul si aerisiti-l foarte bine pentru a va asigura de o buna functionare a centralei.

Nota: inaintea conectarii centralei termice la circuitul de incalzire, spalati foarte bine instalatia in scopul inlaturarii eventualelor impuritati patrunse in circuit n timpul operatiilor de montare.

Incarcarea instalatiei se va face la rece, progresiv pe cicuitul de retur pana cand se va stabili o presiune statica de 1,5 bar. Atentie ! nu este permisa umplerea instalatiei de incalzire cu apa in care s-au pus aditivi (de ex. antigel). Acest fapt poate conduce la corodarea schimbatorului de cadura si pierderea garantiei.


Verificati intreaga instalatie in scopul eliminarii pierderilor.

Umpleti sifonul de condens cu apa.

Deschideti robinetul de gaz.

Deschideti ventilele manuale de aerisire.

Deschideti capacelul ventilelor de aerisire automate (pe circuitul pompei de incalzire) printr-o rotire completa a acestuia insa fara indepartarea lui.


Deschideti robinetii tuturor radiatoarelor si robinetii de tur si retur de la centrala termica.

Umpleti sistemul de incalzire cu apa la 1,5 bar. In functionare presiunea din instalatie (de regim) trebuie sa fie intre 1,5 si 2,5 bar.

Porniti centrala in condensare, pozitionati selectorul pentru circuitul de incalzire la „2” (pompa porneste, cercul luminos de pe display-ul standard lumineaza constant verde.


Aerisiti pompa; pentru aceasta operatie deschideti incet surubul pana la eliminarea aerului dupa care strangeti pana la etansare.

Aerisiti circuitul de incalzire; pentru aceasta porniti si opriti centrala de cateva ori.

Reumpleti cu apa in cazul in care presiunea in instalatie scade prea mult.

Nota: in acest caz inchideti ventilele de aerisire manual, deschideti vana de gaz si apasati butonul reset. In cazul functionarii constante, circuitul de incalzire va fi aerisit prin intermediul ventilelor automate de aerisire.

Verificarea presiunii de gaz

Atentie ! lucrati doar cu aceesorii si fitinguri de gaz ISCIR-izate. Utilizarea unor accesorii ne-conforme poate conduce la scapari de gaz avand ca rezultat riscul de explozie, axfisie sau intoxicare.

Inchideti centrala. Deschideti robinetul de gaz.

Deschideti capacul frontal. Desfaceti cele 2 suruburi de blocare. Eliberati carcasa frontala a panoului de comanda si basculati-o.

Desurubati niplul de etansre la priza de masura „1” si aerisiti conducta de alimentare cu gaz.

Conectati manometru diferential la „+” in punctul de masura „1”. Conectati „-„ la presiunea atmosferica.

Apasati comutatorul „ON” de pe pupitrul de comanda. Dupa pornirea centralei, verificati  la  punctul de masura presiunea gazului furnizat.

Nota la functionarea pe gaz metan: Daca presiunea de gaz iese in afara domeniului 18 – 25 mbar nu se pot face reglajele dinamice iar centrala nu poate fi pusa in functiune. In acest caz exista riscul unei functionari necorespunzatoare a centralei.

Nota la functionarea pe GPL: daca presiunea de gaz iese in afara domeniului 25 – 45 mbar cu o presiune nominala de 37 mbar sau in domeniul 43- 57 mbar cu o presiune nominala de 50 mbar, nu efectuati nici un reglaj si nu puneti in functiune centrala. In acest caz exista riscul unei functionari necorespunzatoare a centralei.

Opriti apoi centrala si nchideti robinetul de gaz.

Indepartati furtunul manometrului diferential de masura si insurubati stiftul de etansare la punctul de masura „1”.

Deschideti robinetul de gaz.

Verificati etanseitatea la scaparile de gaz de la niplul de masura.

 Introduceti pupitrul de comanda in locasul sau si puneti carcasa.

Atentie ! Daca stiftul de la niplul de masura a presiunii nu este bine strans, exista pericolul scaparilor de gaz cu risc de explozie, sufocare sau intoxicatie cu gaz.

Punerea in functiune

Nota: punerea in functiune precum si reglarea functionarii centralei trebuie facuta de catre personal calificat autorizat.

Inaintea punerii in functiune verificati etansietatea la scurgeri de apa in centrala si pe intreaga instalatie. Verificati pozitionarea si modul de asamblare a elementelor componente ale nstalatiei. Verificati etanseitatea asamblarii tuturor componentelor instalatiei, pentru a elimina riscul unor inundatii.

Verificati daca accesoriile pentru evacuarea gazelor de ardere au fost bine instalate. Deschideti robinetii de izolare la conductelor de tur si retur. Deschideti robinetul de gaz. Comutati „ON” pe panoul de comanda al centralei. Verificati aprinderea si structura flacarii la arzator. Daca presunea dinamica in sistem (cu apa incalzita) scade sub 1,5 bar, umpleti cu apa pana cand presiunea se apropie de intervalul 2,0 – 2,5 bar.

In cazul in care centrala functioneaza corect inelul din jurul butonului reset lumineaza verde.

Verificati daca condensul se evacueaza corect.

Efectuati instructajul clientului privitor la modul de functionare al centralei.

Completati documentele de punere in functiune si inmanati clientului cartea tehnica.

Economisirea energiei

Instruiti clientul in legatura cu optiunile privitoare la economisirea energiei, facand trimitere la capitolul corespunzator din cartea tehnica.

Setarea adreselor BUS (doar pentru regulatoarele DWTK)

Setati adresele BUS in conformitate cu tabelul urmator, daca regulatoarele DWTK conduc si controleaza centralele in condesatie.

Setarea BUS: - tineti apasat butonul ”reset” si dupa 5 secunde codul exprimat prin culoare si modul de a pulsa a inelului luminos va indica parametrii exprimati in tabel.

Selectati adresa corespunzatoare temperaturii ACM cu selectorul rotativ. Eliberati butonul „reset”

Cazan

Adresa BUS

Pozitia selectorului rotativ ACM

Afisare inel luminos

Boiler individual

0

6

Verde intermitent (setare de fabrica)

        Cascada

Cazan 1

1

1

Rosu intermitent

Cazan 2

2

2

Galben intermitent

Cazan 3

3

3

Intermitent galben/rosu

Cazan 4

4

4

Intermitent galben/verde

Afisare / modificare parametrii

Nota:

-          Modificarile trebuie efectuate doar de catre persoane autorizate specializate in echipamentele WOLF.

-          Functionarea incorecta a echipamentelor poate conduce la deteriorarea echipamentelor;

-          Atunci cand utilizati parametrul GB 05 (protectia la inghet / temperatura exterioara) setati temperatura mai mare decat 0 0C, in caza contrar protectia la inghet nu este asigurata. Aceasta eroare de progamare poate conduce la aparitia de defecte in sistemul de incalzire.

-          Pentru prevenirea aparitiei de defectiuni in sistemul de incalzire, anulati functionare in modul economic pe timpul noptii daca temperatura exterioara este sub – 12 0C. Daca aceasta regula nu va fi respectata exista riscul aparitiei inghetului  in instalatie ceea ce poate conduce la grave pagube materiale.

Parametrii de control pot fi modificati sau afisati prin intermediul accesoriilor conectate eBUS. Modul de setare prin intermediul acestor accesorii este evidentiat in instructiunile de utilizare ale acestora.

Nr.

Parametru

Untate de masura

Setari de fabrica

Min.

Max.

GB01

Histerezisul temperaturii pe tur

K

8

1

20

GB04

Viteza maxima ventilator – circuit de incalzire

Viteza maxima ventilator procentual se considera raportata la 5160 rot/min (CGB 35) 6240 rot/min (CGB 50)

%

100

1

100

GB05

Protectia la inghet / temperatura exterioara

Avand senzorul de temperatura conectat, la o temperatura scazuta pompa este activa

0C

2

- 10

10

GB06

Modul pompa circuit de incalzire

0 – pompa activa – modul de functionare iarna

1 – pompa activa – atunci cand arzatorul este activ

0

1

1

GB07

Functionare pompa circuit de incalzire

Timp de functionare pompa circuit de incalzire

min.

1

1

30

GB08

Temperatura maxima tur

Valabila pentru modul de incalzire

0C

75

40

90

GB09

Ciclu de blocare pompa

Valabil pentru modul de incalzire

min

7

0

30

GB13

Intrarea E1

Functiile ce pot fi alocate intrarii E1 se regasesc in capitolul „Conectari la cupla E1”

Termostat de camera

GB14

Iesire A1

Functiile ce pot fi alocate iesirii A1 se regasesc in capitolul „Conectari la cupla A1”

Pompa boiler

GB15

Histerezis boiler

Comutare diferentiala pentru reancarcare boiler

K

5

1

15

Reglarea modulata a pompei

Modul de incalzire: pompa circuitului de incalzire moduleaza proportional cu puterea arzatorului. Acest lucru inseamna ca pompa lucreaza la viteza maxima in modul de incalzire atunci cand arzatorul opereaza la puterea maxima si invers. Cu alte cuvinte, puterea arzatorului si viteza pompei de circulatie sunt corelate si variaza direct proportional functie ce cererea de caldura. Evident ca modularea in functionarea pompei are un aport sensibil in economia de energie electrica.

Modul de preparare ACM: pompa circuitului de incalzire nu va modula in aceasta situatie, ea va opera constant cu viteza selectata. Preparare ACM la CGB-35: 43%, la CGB-50: 78%.

Modul stand-by: in circuitul de incalzire pompa nu va modula dar va opera constant cu viteza selectata. Modul stand-by la CGB-35: 20%, la CGB-50: 35%.

Domeniul de setare: domeniul de reglare pentru modul de incalzire poate fi setat cu ajutorul regulatorului DWTK.

Nr.

Parametru

Untate de masura

Setari de fabrica

Min.

Max.

GB16

Viteza minima pompa; modul de incalzire

CGB-35

CGB-50

%

%

20

35

20

35

100

100

GB17

Viteza maxima pompa; modul de incalzire

CGB-35

CGB-50

%

%

43

63

25

40

100

100

Nota: in cazul vitezei minime a pompei, in modul de incalzire, sunt permise doar setarile indicate in tabelul de mai sus. Altfel, exista riscul ca pompa sa nu porneasca.

Economia de energie

Sistemul de proiectare inteligent are ca rezultat o substantiala economie energetica. Daca daca cresteti diferenta de temperatura dintre tur si retur de la 15 K la 25 K, consumul pompei va fi redus cu aprox. 40%. Prin urmare viteza maxima a pompei poate fi scazuta. Acest lucru reduce consumul pompei cu aproximativ 45%. Cresteti putin curba de incalzire dupa o astfel de masura in scopul reducerii temperaturii medii la radiator. In completare, pentru ca temperatura pe retur sa scada, un ecart mai mare va creste eficienta in utilizarea tehnologiei de condensare.

Tip centrala

Ecart de temperatura

Putere

Debit

Viteza maxima pompa in modul incalzire

Putere absorbita  de catre pompa

CGB-35

15 K

25 K

34,9 kW

34,9 kW

2000 l/h

1200 l/h

100%

25%

88 W

52 W

CGB-50

15 K

25 K

49,9 kW

49,9 kW

2860 l/h

1717 l/h

100%

56%

128 W

103 W

Avarii

Problema

Solutie

Radiatoarele nu se incalzesc suficient

Incercati o echilibrare a instalatiei, de exemplu reduceti debitul la radiatoarele care se incalzesc prea tare.

In perioada de primavara / toamna (reglati senzorul de exterior), temperatura din camera nu poate fi atinsa.

Cresteti temperatura ambientala setata, de exemplu de la 20 la 25 0C

Temperatura din camera nu poate fi atinsa cand temperatura exterioara este foarte scazuta.

Selectati o alta curba de incalzire, de exemplu de la 1,0 la 1,2.

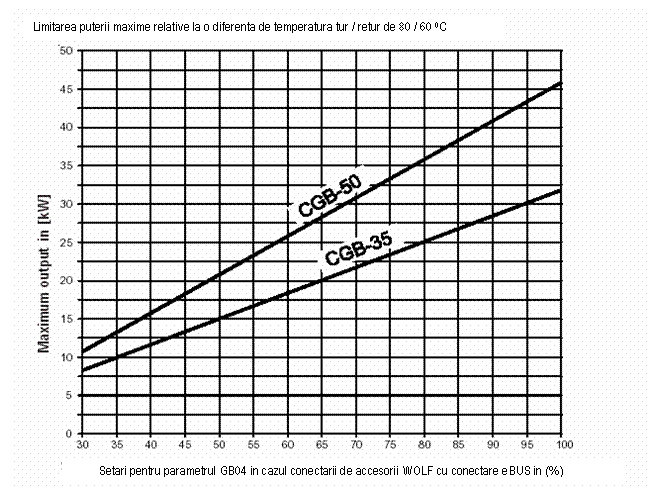

Limitarea puterii maxime

CGB-35 / CGB-50

Setari de putere (parametrul GB04)

Setarile de putere pot fi modificate cu ajutorul regulatoarelor WOLF ce pot fi conectate la porturile eBUS.

Puterea centralei pentru modul de incalzire este determinata de viteza ventilatorului. Prin reducerea vitezei ventilatorului corespunzator datelor din tabelul urmator, puterea maxima poate fi reglata la 80/60 0C pentru gaz natural sau GPL.

CGB-35

Puterea pe incalzire          (kW)

8

10

12

14

16

17

19

21

23

24

26

28

30

31

32

Valoarea afisata pe regulator             (%)

30

35

40

45

50

55

60

65

70

75

80

85

90

95

100

CGB-50

Puterea pe incalzire          (kW)

11

14

17

19

22

24

27

29

32

34

37

39

42

44

46

Valoarea afisata pe regulator             (%)

30

35

40

45

50

55

60

65

70

75

80

85

90

95

100

Text Box: Putere maxima (kW)


Testarea parametrilor aerului de combustie


Testarea parametrilor de combustie se fac doar cu carcasa centralei montata.

-          indepartati surubul de la stutul de masura dreapta;

-          deschideti robinetul de gaz;

-          introduceti electrodul de proba;

-          porniti centrala termica si rotiti selectorul pentru incalzire pe pozitia test (inelul luminos pulseaza galben);

-          masurati temperatura si valoarea CO2; functionarea nu este corecta daca valoarea este > 0,2%.

-          dupa ce verificarea a fost facuta, inchideti centrala, scoateti electrodul si inchideti gaz-analizorul. Insurubati la loc dopul de inchidere.


Testarea parametrilor gazelor de ardere

Atentie ! gazele de ardere pot patrunde in incapere daca dopul de inchidere al stutului de masura nu este bine strans. In aceste conditii exista riscul asfixiei.

-          indepartati surubul de la stutul de masura stanga;

-          deschideti robinetul de gaz;

-          porniti centrala si rotiti selectorul de temperatura pe simbolul test (inelul luminos pulseaza galben);

Setari pentru CO2

Reglarea amestecului gaz / aer

Nota: efectuati reglajele in urmatoarea secventa: din fabrica, vana de amestec gaz / aer este reglata pentru tipul de gaz inscriptionat pe placa de timbru. Efectuati modificarile la setarile de fabrica doar daca sistemul este alimentat cu tip diferit de gaz.

A) Reglarea emisiei de CO2 la capacitatea maxima

                (modul de testare emisii)


-          rotiti panoul frontal dupa ce desfaceti suruburile de blocare stanga si dreapta. Eliberati partea de jos a carcasei si desfaceti-o in partea de sus.

-          scoateti surubul care obtureaza punctul de masura din stanga al cosului de fum;

-          introduceti gaz-analizorul in acest punct de masura;

-          comutati selectorul de temperatura pe pozitia testare (cosar), (inelul luminos indica galben intermitent);

-          verificati continutul de CO2 la capacitatea maxima a centralei si comparati valoarea masurata cu valorile din tabelul de mai jos;

-          extrageti pupitrul de comanda in afara si corectati valoarea emisiilor de CO2 cu ajutorul surubului de reglare de la vana de gaz (respectand valorile din tabel).

-          rotiti spre dreapta (in sensul acelor de ceasornic) pentru creasterea continutului CO2;

-          rotiti spre stanga (insens trigonometric) pentru scaderea continutului CO2;

Valoarile admisibile ale emisiei de CO2 la functionarea la capacitatea maxima a centralei

Gaz natural H

8,6% +/- 0,2%

GPL P

9,9% +/- 0,2%



Dupa terminarea testarii si a reglajelor comutati selectorul de temperatura rotindu-l la pozitia initiala.

B) Reglarea emisiei de CO2 la capacitatea minima

                (pornire usoara)

-          indepartati surubul care protejeaza punctul de reglare „zero”;

-          reporniti centrala prin apasarea butonului „reset”;

-          verificati si corectati valoarea emisiei de CO2 la aproximativ 20 secunde dupa aprinderea arzatorului si ajustati fin punctul de reglare  „zero” conform valorilor din tabelul de mai jos. Efectuati aceste reglaje intr-un interval de maximum 180 secunde dupa aprinderea arzatorului. Daca este necesar, repetati etapele de reglare repetand resetarea centralei.

-          rotind spre dreapta (in sensul acelor de ceasornic) mariti continutul de CO2;

-          rotind spre stanga (in sens trigonometric) micsorati continutul de CO2.

Valoarile admisibile ale emisiei de CO2 la functionarea la capacitatea minima a centralei

Gaz natural H

8,3% +/- 0,2%

GPL P

10,4% +/- 0,2%

Montati la loc surubul care protejeaza punctul de reglare „zero”..

C) Verificarea reglajelor la emisiile de CO2

Dupa efectuarea reglarilor, montati carcasa centrlei si procedati la o reverificare a emisiilor de CO2.

Atentie ! Verificati daca emisiile de CO sunt in corespondenta cu reglajele emisiilor de CO2. Elctrovana de gaz este corect reglata daca valorile inregistrate la CO > 200 ppm, in conditiile reglarii corecte a CO2. In acest caz, trebuie parcurse urmatoarele etape:

-          strangeti pana la capat surubul punctului de reglare „zero”;

-          desurubati trei ture complete, acest surub, pentru functionarea pe gaz metan si 2 ture pentru GPL.

-          repetati procesul de reglare descris la punctul A).

-          cazanul este corect reglat daca valorile emisiilor de CO2 corspund celor din tabelele de mai jos.

Masuratori efectuate cu centrala avand carcasa montata:

Valoarile admisibile ale emisiei de CO2 la functionarea la capacitatea minima a centralei

Valoarile admisibile ale emisiei de CO2 la functionarea la capacitatea minima a centralei

Gaz natural H

8,8% +/- 0,5%

GPL P

10,1% +/- 0,5%

Gaz natural H

8,5% +/- 0,5%

GPL P

10,6% +/- 0,5%

D) Completarea reglajelor

- inchideti centrala si asigurati prin insurubare punctele de masura; verificati etanseiratea imbinarilor si asigurati-va ca nu exista pierderi de gaze.

Seturi de conversie pentru centralele termice in condensare

Fabricantul va ofera posibilitatea conversiei centralei de pe un tip de gaz pe altul prin intermediul setului de conversie

din

in

CGB - 35

CGB - 50

Gaz natural H

GPL P

86 11 508

86 11 510

GPL P

Gaz natural

86 11 507

86 11 509

Cazan

Conversia pe tip de gaz

Limitator de supratemperatura STB

Tip de gaz

Duza

STB-ul pentru gaze de ardere

STB-ul pentru camera de ardere

CGB - 35

Gaz natural H

Galben 660

17 20 521

27 41 063

27 41 068

GPL P

Rosu 510

17 20 520

CGB - 50

Gaz natural H

Gri deschis

17 30 257

27 41 063

27 41 068

GPL P

Violet 620

17 30 258

Intretinerea si date tehnice

Pierdere de presiune pompa

Centralele termice in condensatie CGB – 35 si CGB – 50 sunt dotate cu o pompa de circuit cu turatie modulanta proportional cu modularea flacarii la arzator. Pierderile de presiune sunt evidentiate in diagrama de mai jos:






Rezistenta senzorilor




Temperatura / rezistenta

0 0C    16325

       15 0C     7857

30 0C    4028

60 0C    1244

5 0C    12697

20 0C    6247

40 0C    2662

70 0C      876

      10 0C      9952

25 0C    5000

50 0C    1800

80 0C     628


Modalitati de amplasare a cosului de fum

Varianta cos de fum

Lungime maxima (m)

CGB - 35

CGB - 50

C 33x

Iesire verticala concentrica printr-un acoperis inclinat sau plan

22

13

C 33x

Iesire orizontala concentrica printr-un acoperis inclinat

20

11

C 33x

Iesire verticala in interiorul unei tubulaturi rigide / flexibile                           Dn 80

                                                                                                                   Dn 100

22

30

15

22

C 43x

Racordarea la un cos de fum vertical calculat conform STAS 6793-86, avand distanta maxima fata de acesta de 2 m

Calculul se va face cf. STAS 6793-86

C 53

Conectarea la un cos de fum in interiorul unei tubulaturi cu aportul           Dn 80

de aer proaspat printr-o tubulatura din afara centralei                              Dn 100

30

35

20

28

C 83x

Conectarea la un cos de fum in interiorul unei tubulaturi cu aportul           Dn 80

de aer proaspat din afara centralei                                                           Dn 100

30

35

20

28

C 53x

Conectarea la o tubulatura de evacuare gaze de ardere din afara             Dn 80

22

15

C 83x

Racordarea la un cos de fum vertical calculat conform STAS 6793-86 cu portul

de aer proaspat din afara centralei

Calculul se va face cf. STAS 6793-86

B 23

Evacuarea gazelor de ardere printr-o tubulatura iar aerul de combustie     Dn 80

direct din camera centralei                                                                         Dn 100

30

35

20

28

B 33

Evacuarea gazelor de ardere printr-o tubulatura iar aerul de combustie     Dn 80

direct din camera centralei                                                                         Dn 100

30

35

20

28

B 33

Racordarea la un cos de fum vertical calculat conform STAS 6793-86 cu portul

de aer proaspat din afara centralei

Calculul se va face cf. STAS 6793-86

Dimensiuni maxime pentru tubulatura evacuare gaze de ardere




Date tehnice

Limitatorul de temperatura gaze de ardere

Limitatorul de temperatura maxima gaze de ardere inchide functionarea boilerului atunci cand temperatura acestora deaseste valoarea de 110 0C.

Centrala poate fi repornita prin apasarea butonului reset.

Conectarea la cosul de fum

Sectiunea cosului de fum trebuie sa permita inspectia acestuia, pentru a va asigura ca traseul gazelor arse nu este blocat. Se recomanda de aceea instalarea unui element cu gura de vizitare.

Calculul lungimii cosului de fum

Calculul lungimii cosului de fum se face luind in calcul toate elementele componente ale acestuia. In acest algoritm de calcul coturile de 900 sunt considerate ca pierdere de presiune echivalente cu 2 m de element liniar iar cele de 450 echivalente cu 1 m.

Exemplu: lungimea liniara a cosului de fum este de 1,5 m;

                   Cot  870 cu gura de vizitare = 2 m;

                   2 x cot la 450 = 2 x 1 m;

- rezulta L = 1,5 m + 1 x 2 m + 2 x 1 m = 5,5 m

Tabel cu lungimi echivalente aplicate la calculul lungimii cosului de fum:

Componenta

Lungime de calcul

Cot la 900

2 m

Cot la 450

1 m

Cot la 870 cu gura de vizitare

2 m

Element liniar

Lungimea corespunzatoare

Exemple de pozitionare a cosurilor de fum coaxiale

1 – centrala termica in condensatie;

2 – conexiunea centralei la cosul de fum     Dn125 / Dn 80;


4 – cot la 870 cu gura de vizitare;

5 – separator (se va instala doar la nevoie, pentru simplificarea demontarii);

6 – inel fixare pe perete Dn 125;

7 – element cu usa de vizitare (250 mm);

8 – troson coaxial drept Dn 125/80 mm

                  500 mm

                1000 mm

1500 mm

                2000 mm

9 – bratara de fixare Dn 125 pentru trecerea prin acoperis;

10 – trecere prin acoperis 250 - 450;

11 – trecere prin acoperis 250 – 450;

12 – trecere plana prin acoperis;

13 – caciula de protectie L=1250 mm,

                                           L=1850 mm;

14 – cot la 450 Dn 125/80;

15 – cot la 900 Dn 125/80;

16 –rozeta ormament;

17 – tub coaxial orizontal;

18 - rozeta ornament;

19 – conector pentru tub coaxial;

20 – conector pentru cos de fum B 33;

21 – suport cot la 900;

22 – sina de fixare;

23 – reductie de la Ф 100mm la Ф 80 mm;                                   28 – tubulatura Dn 80

                                                                                                                                               500 mm;

                                                                                                                                             1000 mm;

                                                                                                                                             2000 mm.

29 – cot la 900 Dn 80;                                                                       32 – tub aspiratie aer de combustie Ф 125 mm;

30 – distantier;                                                                                   33 – tub evacuare gaze de ardere Ф 125 mm;

31 – capac tubulatura;                                                                     34 – reductie 130/125 mm


Cos de fum cu circuit aspiratie / evacuare splitat (separat)


1 – centrala termica in condensatie;

2 – conector centrala termica in condensatie Dn 125 / 80;

21 – suport cot 900 Dn 80;

22 – sina de reazem;

23 – reductie Ф 100 mm la Ф 80 mm;

26 – spliter coaxial / simplu Ф 80/80 mm;

27 – cot la 870 inclusiv gura de vizitare Dn 80;

28 – tronson cos de fum Dn 800

                  500 mm

                1000 mm

                2000 mm

29 – cot la 900 Dn 80;

30 suport fixare;

Instructiuni generale privitoare la hidraulica instalarii

Centrala termica este echipata cu o pompa cu turatie variabila. Turatia acestei pompe variaza cu curentul de modulare al arzatorului. O butelie de egalizare asigura o presiune minima in circuit si previne in acelas timp zgomotele in instalatie datorate unor presiuni prea mari..

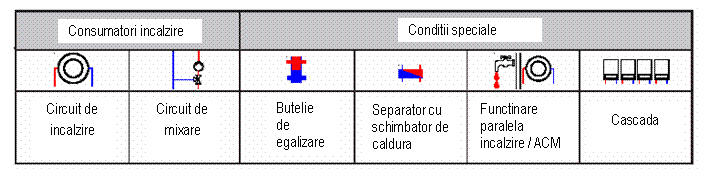

Simboluri utilizate in schemele hidraulice:


Sisteme hidraulice:


Recomandari in proiectarea schemelor hidraulice

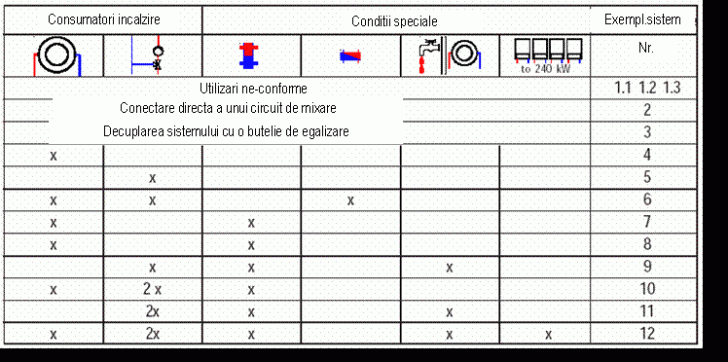

Scheme hidraulice interzise

Conectarea directa a unei  pompe externe

Motivatie: debitul apei din cazan depaseste valorile admisibile.

Cresterea debitului unei pompe prin montarea directa a uneia suplimentare nu serveste la nimic.

Acest mod de conectare afecteaza monitorizarea debitului in cazan determinand o functionare incorecta a acestuia.




Utilizarea unei vane de ametec cu trei cai in combinatie cu o butelie de egalizare si un programator DWTK.

Motivatie: nici cazanul nici programatorul DWTK nu pot conduce vana de amestec cu trei cai in aceasta schema de montare.




Conectarea directa a unui circuit de amestec fara decuplare hidraulica.

Motivatie: debitul maxim admisibil al centralei va fi depasit in cazul in care vana de amestec cu trei cai va deschide total.

Acest lucru afecteaza monitorizarea debitului de catre centrala. Centrala va functiona necorespunzator.

Scheme hidraulice recomandate

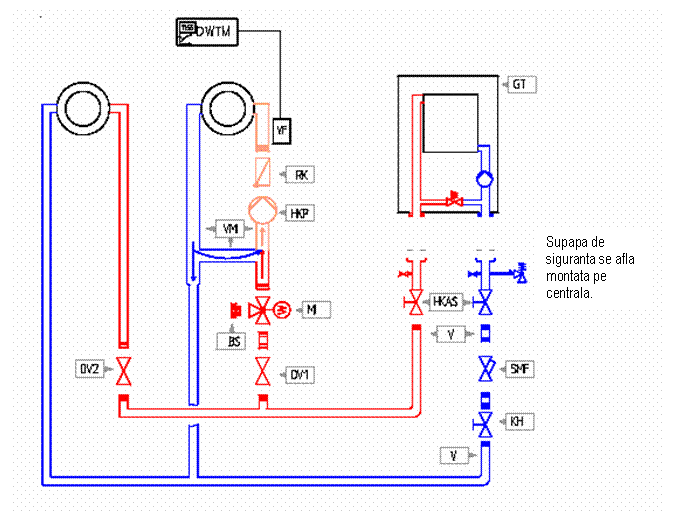

Schema cu butelie de egalizare

Acest tip de schema este recomandata in principal atunci cand in instalatie sunt angajate debite mari iar in circuit exista o pompa suplimentara fara utilizarea unei vane de amestec. Mai mult decat atat, se recomanda utilizarea acestei scheme in cazul cascadarii a 2 sau mai multe centrale CGB-35 sau CGB-50.

Abrev.

Produs

Art. nr.

GT

Centrala murala tip CGB- 35 / 50

8611115 / 8

FD

DS

Reductie

RK

Ventil unisens - gravitational

20 11 228

HKAS

Set conectare circuit de incalzire constand din: 2 robineti sferici, 2 robineti de golire si umplere

20 70 375

V

Tevi de legatura

SMF

Filtru „Y”

20 70 405

KH

Robinet sferic 1”

20 11 192

HW

Butelie de egalizare pana la 4,5 m3/h

20 11 333

Butelie de egalizarea presiunilor pana la 10 m3/h

20 11 334

R

Regulator DWTK cu reglare functie de temperature exterioara

27 33 066

Abreviere

Produs

Art. nr.

GT

Centrala termica murala in condensatie CGB – 35/50

8611115 / 8

RK

Ventil unisens – presiunea de deschidere 20 mbar

HKAS

Set conectare circuit de incalzire constand din: 2 robineti sferici, 2 robineti de golire si umplere

20 70 375

SMF

Filtru „Y”

20 70 405

DV 1.2

Reductie

KH

Robinet sferic 1”

20 11 192

BS

Dop blind – acelas diametru cu vana de mixare

WE

Vana de amestec cu trei cai

Dn 20 Kvs 6,3 pana la puteri de 45 kW (ecart de temperatura 10 K)

27 91 056

Dn 25 Kvs 12 pentru puteri de peste 45 kW (ecart de temperatura 10 K)

27 91 057

Motor vana de amestec

22 36 562

FS

Senzor de tur (livrat odata cu DWTM-ul)

-

R

Programator DWTM – inclusiv senzor de exterior si senzor de tur

27 33 065

V

Tevi de legatura

VMI

Conducte in circuitul de mixare (MK), tur, retur, by-pass in circuitul de mixare

Debitul (l/h)

Δ T (K)

Putere (kW)

Dn (mm)

Peste 1290

10

Peste 20

25

Peste 2000

10

Peste 30

32

Peste 3440

10

Peste 45

40

Peste 5160

10

Peste 60

50

Exemplul 1 de sistem

1 circuit radiatoare, 1 circuit boiler cu vana de comutare preferentiala

Nr.

Produs

Art. nr.

1

Set conectare circuit e incalzire

20 70 375

2

Diagrama vasului de expansiune:          25 litri

                                                               35 litri

                                                               50 litri

                                                               80 litri

24 00 450

24 00 455

24 00 458

24 00 462

3

Vana comutare preferentiala pentru preparare ACM – 1”

86 02 187

5

Robinet de umplere – golire centrala ½” si reductie 1” x ½”

88 15 351

6

Vana fluture

9

Optional: telecomanda DWT

27 33 064

16

Boiler preparare ACM standard, SE sau SEM

17

Senzor electronic boiler cu

Extenie de cablu de 4 m

27 99 054

27 99 243

In exemplul ilustrat pompa centralei furnizeaza agent termic in circuitul de incalzire. Boilerul este incalzit prin devierea agentului termic catre serpentina de boiler, prin intermediul vanei de comutare preferentiala.

Nota: atunci cand exista un circuit de incalzire prin pardoseala, la un ecart de temperatura Δ T de 10 K, sistemul nu trebuie sa depaseasca valorile din tabelul alaturat.

CGB - 35

Aprox. 20 kW

CGB - 50

Aprox. 26 kW



Acest lucru este determinat de faptul ca disponibilul de presiune la pompa nu permite mai mult.

Este recomandabil ca in cazul unor volume mari de apa, sa se foloseasca sistemele din exemplele 5 – 8 cu butelie de egalizare a presiunilor care permit comutarea pe prepararea paralela ACM. Acest lucru previne racirea exagerata a sistemului de incalzire pe perioada prepararii ACM, asa numita „foame” de caldura.

Exemplul 2 de sistem

1 circuit de mixare, 1 circuit boiler cu vana de comutare preferentiala.




Nr.

Produs

Art. nr.

Nr.

Produs

Art. nr.

1

Set conectare circuit e incalzire

20 70 375

2

Diagrama vasului de expansiune:          25 litri

                                                               35 litri

                                                               50 litri

                                                               80 litri

24 00 450

24 00 455

24 00 458

24 00 462

3

Vana comutare preferentiala pentru preparare ACM – 1”

86 02 187

5

Robinet de umplere – golire centrala ½” si reductie 1” x ½”

88 15 351

6

Vana fluture

7

Vana de amestec cu trei cai

Dn 20 Kvs 6,3 pana la puteri de 45 kW (ecart de temperatura 10 K)

27 91 056

Dn 25 Kvs 12 pentru puteri de peste 45 kW (ecart de temperatura 10 K)

27 91 057

Motor vana de amestec

22 36 562

8

DWTM controler digital

27 33 065

9

Optional: telecomanda DWT

27 33 064

10

Pompa circuit de incalzire

11

Vana pentru suprapresiune pentru puteri de pana la 40 kW

24 00 420

13

Ventil unisens – deschidere la presiuni de 20 mbar

14

Limitator de temperatura pentru circuit de incalzire prin pardoseala / limitator de presiune

27 91 420

16

Boiler preparare ACM standard, SE sau SEM

17

Senzor electronic boiler cu

Extenie de cablu de 4 m

27 99 054

27 99 243

Pompa centralei alimenteaza circuitul de mixare cu debitul de agent termic necesar. Boilerul este incalzit prin devierea agentului termic catre serpentina acestuia prin intermediul vanei de comutare preferentiala. Regulatorul DWTM controleaza temperatura agentului termic in circuitul de mixare.

In cazul incalzirii prin pardoseala, by-pasul de la circuitul de mixare permite decuplarea circuitului centralei de la circuitul de mixare. Supravegheati dimensionarea corecta a by-pas-ului si a tevilor in circuitul de mixare.

Este recomandabil ca in cazul unor volume mari de apa, sa se foloseasca sistemele din exemplele 5 – 8 cu butelie de egalizare a presiunilor care permit comutarea pe prepararea paralela ACM. Acest lucru previne racirea exagerata a sistemului de incalzire pe perioada prepararii ACM, asa numita „foame” de caldura.

. .

Exemplul 3 de sistem

1 circuit de mixare, 1 circuit radiator, 1 circuit boiler cu vana de comutare preferentiala.




Nr.

Produs

Art. nr.

1

Set conectare circuit e incalzire

20 70 375

2

Diagrama vasului de expansiune:          25 litri

                                                               35 litri

                                                               50 litri

                                                               80 litri

24 00 450

24 00 455

24 00 458

24 00 462

3

Vana comutare preferentiala pentru preparare ACM – 1”

86 02 187

5

Robinet de umplere – golire centrala ½” si reductie 1” x ½”

88 15 351

6

Vana fluture

7

Vana de amestec cu trei cai

Dn 20 Kvs 6,3 pana la puteri de 45 kW (ecart de temperatura 10 K)

27 91 056

Dn 25 Kvs 12 pentru puteri de peste 45 kW (ecart de temperatura 10 K)

27 91 057

Motor vana de amestec

22 36 562

8

DWTM controler digital

27 33 065

9

Optional: telecomanda DWT

27 33 064

10

Pompa circuit de incalzire

11

Vana pentru suprapresiune pentru puteri de pana la 40 kW

24 00 420

13

Ventil unisens – deschidere la presiuni de 20 mbar

14

Limitator de temperatura pentru circuit de incalzire prin pardoseala / limitator de presiune

27 91 420

15

Vana cu doua cai 220 V

16

Boiler preparare ACM standard, SE sau SEM

17

Senzor electronic boiler cu

Extenie de cablu de 4 m

27 99 054

27 99 243

Pompa centralei alimenteaza circuitul de mixare cu debitul de agent termic necesar. Boilerul este incalzit prin devierea agentului termic catre serpentina acestuia prin intermediul vanei de comutare preferentiala. Regulatorul DWTM controleaza temperatura agentului termic in circuitul de mixare.

In cazul incalzirii prin pardoseala, by-pasul de la circuitul de mixare permite decuplarea circuitului centralei de la circuitul de mixare. Supravegheati dimensionarea corecta a by-pas-ului si a tevilor in circuitul de mixare.

Este recomandabil ca in cazul unor volume mari de apa, sa se foloseasca sistemele din exemplele 5 – 8 cu butelie de egalizare a presiunilor care permit comutarea pe prepararea paralela ACM. Acest lucru previne racirea exagerata a sistemului de incalzire pe perioada prepararii ACM, asa numita „foame” de caldura.

Exemplul 4 de sistem

1 circuit de mixare, 1 circuit radiator, 1 circuit boiler cu vana de comutare preferentiala, izolare sistem.




Nr.

Produs

Art. nr.

1

Set conectare circuit e incalzire

20 70 375

2

Diagrama vasului de expansiune:          25 litri

                                                               35 litri

                                                               50 litri

                                                               80 litri

24 00 450

24 00 455

24 00 458

24 00 462

3

Vana comutare preferentiala pentru preparare ACM – 1”

86 02 187

5

Robinet de umplere – golire centrala ½” si reductie 1” x ½”

88 15 351

6

Vana fluture

7

Vana de amestec cu trei cai

Dn 20 Kvs 6,3 pana la puteri de 45 kW (ecart de temperatura 10 K)

27 91 056

Dn 25 Kvs 12 pentru puteri de peste 45 kW (ecart de temperatura 10 K)

27 91 057

Motor vana de amestec

22 36 562

8

DWTM controler digital

27 33 065

9

Optional: telecomanda DWT

27 33 064

10

Pompa circuit de incalzire

11

Vana pentru suprapresiune pentru puteri de pana la 40 kW

24 00 420

13

Ventil unisens – deschidere la presiuni de 20 mbar

14

Limitator de temperatura pentru circuit de incalzire prin pardoseala / limitator de presiune

27 91 905

15

Vana cu doua cai 220 V

16

Boiler preparare ACM standard, SE sau SEM

17

Senzor electronic boiler cu

Extenie de cablu de 4 m

27 99 054

27 99 243

20

Schimbator de caldura in placi

Pompa centralei alimenteaza circuitul de mixare cu debitul de agent termic necesar. Boilerul este incalzit prin devierea agentului termic catre serpentina acestuia prin intermediul vanei de comutare preferentiala. Regulatorul DWTM controleaza temperatura agentului termic in circuitul de mixare.

In cazul incalzirii prin pardoseala, returul schimbatorului de caldura in placi si circuitul de mixare permite decuplarea circuitului centralei de la circuitul de mixare. Supravegheati dimensionarea corecta a schimbatorului de caldura in placi si a tevilor in circuitul de mixare.

Este recomandabil ca in cazul unor volume mari de apa, sa se foloseasca sistemele din exemplele 5 – 8 cu butelie de egalizare a presiunilor care permit comutarea pe prepararea paralela ACM. Acest lucru previne racirea exagerata a sistemului de incalzire pe perioada prepararii ACM, asa numita „foame” de caldura.

. .

Exemplul 5 de sistem

1 circuit radiator, 1 circuit boiler cu pompa agent primar, 1 butelie de egalizare a presiunilor.




Nr.

Produs

Art. nr.

1

Set conectare circuit e incalzire

20 70 375

2

Diagrama vasului de expansiune:          25 litri

                                                               35 litri

                                                               50 litri

                                                               80 litri

24 00 450

24 00 455

24 00 458

24 00 462

4

Butelie de egalizarea presiunilor pentru debite de pana la 4500 l/h

Butelie de egalizarea presiunilor pentru debite de pana la 10 m3/h

20 11 333

20 11 334

5

Robinet de umplere – golire centrala ½” si reductie 1” x ½”

88 15 351

6

Vana fluture

9

Optional: telecomanda DWT

27 33 064

10

Pompa circuit de incalzire

11

Ansamblu circuit de incalzire            Dn 25 cu UPS 25-60

                                                          Dn 25 cu Alpha 25-60

                                                          Dn 32 cu Alpha 32-60

20 12 050

20 12 052

20 12 053

13

Ventil unisens

16

Boiler preparare ACM standard, SE sau SEM

17

Senzor electronic boiler

88 52 817

18

Programator DWTK – cu compensarea unui sistem cu butelie de egalizare functie de temperatura ext.

27 33 066

21

Ventil unisens gravitational

20 11 228

22

Distribuitor / colector            2 circuite

                                             3 circuite

20 12 066

20 12 067

23

Tevi de legatura pentru butelie de egalizare avand 4,5 m2/h

Tevi de legatura pentru butelie de egalizare avand 10 m2/h

20 11 332

Pompa centralei alimenteaza consumatorii prin intermediul unei butelii de egalizare la debitul necesar. Regulatorul DWTK controleaza temperatura in butelia de egalizare.

Debitul la pompa centralei este determinat de diametrul vanei fluture. Pentru CGB-35 el este de aproximativ 2000 l/h si 2800 l/h pentru CGB-50. Debitul pompei in circuitul consumatorilor este decisiv pentru selectarea buteliei de egalizare

Exemplul 6 de sistem

1 circuit mixare, 1 circuit boiler cu pompa agent primar, 1 butelie de egalizare a presiunilor.




Nr.

Produs

Art. nr.

1

Set conectare circuit e incalzire

20 70 375

2

Diagrama vasului de expansiune:          25 litri

                                                               35 litri

                                                               50 litri

                                                               80 litri

24 00 450

24 00 455

24 00 458

24 00 462

4

Butelie de egalizarea presiunilor pentru debite de pana la 4500 l/h

Butelie de egalizarea presiunilor pentru debite de pana la 10 m3/h

20 11 333

20 11 334

5

Robinet de umplere – golire centrala ½” si reductie 1” x ½”

88 15 351

6

Vana fluture

7

Ansamblu circuit de mixare              Dn 25 cu UPS 25-60

                                                          Dn 25 cu Alpha 25-60

                                                          Dn 32 cu Alpha 32-60

20 12 054

20 12 056

20 12 057

9

Optional: telecomanda DWT

27 33 064

10

Pompa circuit de incalzire

14

Limitator de temperatura pentru pardoseala radianta

27 91 905

16

Boiler preparare ACM standard, SE sau SEM

17

Senzor electronic boiler

88 52 817

18

Programator DWTK – cu compensarea unui sistem cu butelie de egalizare functie de temperatura ext.

27 33 066

21

Ventil unisens gravitational

20 11 228

22

Distribuitor / colector            2 circuite

                                             3 circuite

20 12 066

20 12 067

23

Tevi de legatura pentru butelie de egalizare avand 4,5 m2/h

Tevi de legatura pentru butelie de egalizare avand 10 m2/h

20 11 332

Pompa centralei alimenteaza consumatorii prin intermediul unei butelii de egalizare la debitul necesar.

Regulatorul DWTK controleaza temperatura in butelia de egalizare.

Debitul la pompa centralei este determinat de diametrul vanei fluture. Pentru CGB-35 el este de aproximativ 2000 l/h si 2800 l/h pentru CGB-50. Debitul pompei in circuitul consumatorilor este decisiv pentru selectarea buteliei de egalizare

. .

Exemplul 7 de sistem

1 circuit radiator, 2 circute de mixare, 1 circuit boiler cu pompa agent primar, 1 butelie de egalizare a presiunilor.




Nr.

Produs

Art. nr.

1

Set conectare circuit e incalzire

20 70 375

2

Diagrama vasului de expansiune:          25 litri

                                                               35 litri

                                                               50 litri

                                                               80 litri

24 00 450

24 00 455

24 00 458

24 00 462

4

Butelie de egalizarea presiunilor pentru debite de pana la 4500 l/h

Butelie de egalizarea presiunilor pentru debite de pana la 10 m3/h

20 11 333

20 11 334

5

Robinet de umplere – golire centrala ½” si reductie 1” x ½”

88 15 351

6

Vana fluture

7

Ansamblu circuit de mixare               Dn 25 cu UPS 25-60

                                                          Dn 25 cu Alpha 25-60

                                                          Dn 32 cu Alpha 32-60

20 12 054

20 12 056

20 12 057

8

Regulator DWTM – compensarea circuitului de mixare functie de temperatura exterioara

27 33 065

9

Optional: telecomanda DWT

27 33 064

10

Ansamblu circuit de incalzire            Dn 25 cu UPS 25-60

                                                          Dn 25 cu Alpha 25-60

                                                          Dn 32 cu Alpha 32-60

20 12 050

20 12 052

20 12 053

13

Ventil unisens

20 11 228

14

Limitator de temperatura pentru pardoseala radianta

27 91 905

16

Boiler preparare ACM standard, SE sau SEM

17

Senzor electronic boiler

88 52 817

18

Programator DWTK – cu compensarea unui sistem cu butelie de egalizare functie de temperatura ext.

27 33 066

21

Ventil unisens gravitational

20 11 228

22

Distribuitor / colector            2 circuite

                                             3 circuite

20 12 066

20 12 067

23

Tevi de legatura pentru butelie de egalizare avand 4,5 m2/h

Tevi de legatura pentru butelie de egalizare avand 10 m2/h

20 11 332

Pompa centralei alimenteaza consumatorii prin intermediul unei butelii de egalizare la debitul necesar.

Regulatorul DWTK controleaza temperatura in butelia de egalizare.

Debitul la pompa centralei este determinat de diametrul vanei fluture. Pentru CGB-35 el este de aproximativ 2000 l/h si 2800 l/h pentru CGB-50. Debitul pompei in circuitul consumatorilor este decisiv pentru selectarea buteliei de egalizare

. .


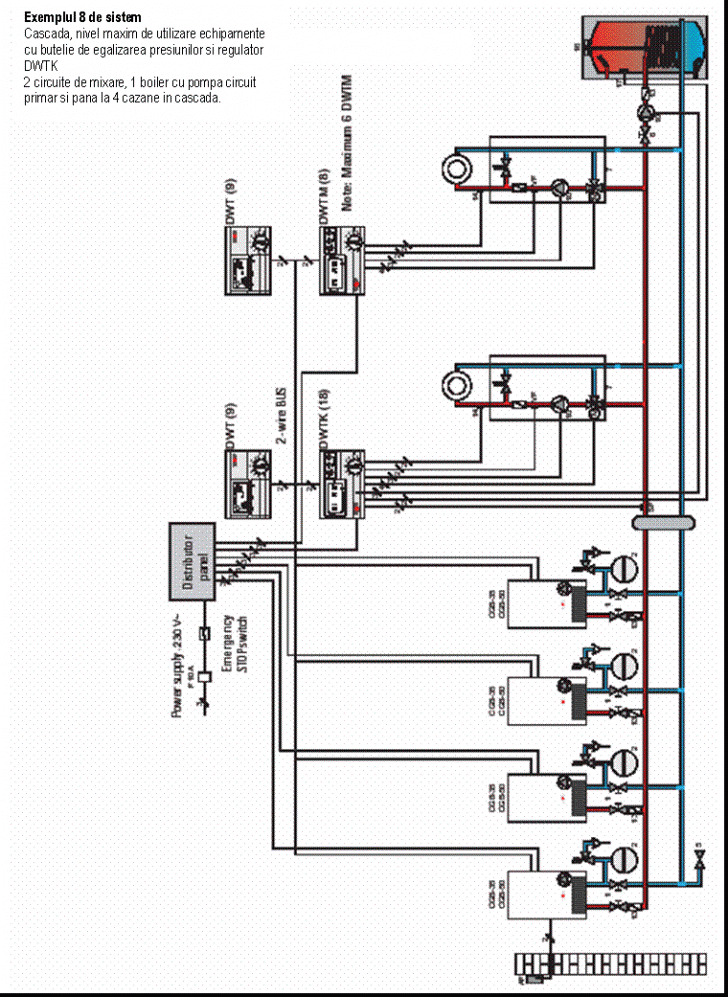

Nr.

Produs

Art. nr.

1

Set conectare circuit e incalzire

20 70 375

2

Diagrama vasului de expansiune:          25 litri

                                                               35 litri

                                                               50 litri

                                                               80 litri

24 00 450

24 00 455

24 00 458

24 00 462

4

Butelie de egalizarea presiunilor pentru debite de pana la 4500 l/h

Butelie de egalizarea presiunilor pentru debite de pana la 10 m3/h

20 11 196

20 11 334

5

Robinet de umplere – golire centrala ½” si reductie 1” x ½”

88 15 351

6

Vana fluture

7

Ansamblu circuit de mixare               Dn 25 cu UPS 25-60

                                                          Dn 25 cu Alpha 25-60

                                                          Dn 32 cu Alpha 32-60

20 12 054

20 12 056

20 12 057

8

Regulator DWTM – compensarea circuitului de mixare functie de temperatura exterioara

27 33 065

9

Optional: telecomanda DWT

27 33 064

10

Ansamblu circuit de incalzire            Dn 25 cu UPS 25-60

                                                          Dn 25 cu Alpha 25-60

                                                          Dn 32 cu Alpha 32-60

20 12 050

20 12 052

20 12 053

13

Ventil unisens

20 11 228

14

Limitator de temperatura pentru pardoseala radianta

27 91 905

16

Boiler preparare ACM standard, SE sau SEM

17

Senzor electronic boiler

88 52 817

18

Programator DWTK – cu compensarea unui sistem cu butelie de egalizare functie de temperatura ext.

27 33 066

22

Distribuitor / colector            2 circuite

                                             3 circuite

20 12 066

20 12 067

23

Tevi de legatura pentru butelie de egalizare avand 4,5 m2/h

Tevi de legatura pentru butelie de egalizare avand 10 m2/h

20 11 332

Pompa centralei alimenteaza consumatorii prin intermediul unei butelii de egalizare la debitul necesar.

Regulatorul DWTK controleaza temperatura in butelia de egalizare.

Debitul la pompa centralei este determinat de diametrul vanei fluture. Pentru CGB-35 el este de aproximativ 2000 l/h si 2800 l/h pentru CGB-50. Debitul pompei in circuitul consumatorilor este decisiv pentru selectarea buteliei de egalizare

. / .

Informatii legate de accesorii




Set de conectare la circuitul de incalzire (art. nr.20 70 375)

constand din:

-          2 robineti de inchidere 1”;

-          2 robineti de umplere / golire;

-          2 mufe 1 Ό”;

Filtru „Y” pentru impuritati (art. nr. 20 70 405)

Montati filtrul „Y” in sistem pe circuitul de retur in scopul protejarii centralei si a pompei de patrunderea impuritatilor

Separator de namol (art. nr. 20 70 406)

Instalati un separator de namol i amonte de centrala pe teava de retur la toate instalatiile vechi care au fost executate cu teava metalica.

Separator de aer (art. no. 20 70 407)

Se recomanda instalarea de separatoare de aer in sistemele de incalzire foarte mari.

Vana de comutare preferentiala (art. nr. 86 02 187)

Inchiderea si deschiderea vanei de amestec este comandata de catre pupitrul centralei.




Calculul caderii de presiune






. / .




SPECIFICATIE TEHNICA

Parametru

U / M

CGB-35

CGB-50

Putere nominala la 80 / 60 0C

kW

32,0

46,0

Putere nominala la 50 / 30 0C

kW

34,9

49,9

Incarcare termica

kW

33,0

47,0

Putere minima de reglare (modulare la 80 / 60 0C)

Gaz natural

GPL

kW

kW

8

8,5

11

11,7

Putere minima de reglare (modulare la 50 / 30 0C)

Gaz natural

GPL

kW

kW

9

9,5

12,2

12,9

Putere minima de incarcare (in modulare)

Gaz natural

GPL

kW

kW

8,5

9,0

11,7

12,4

Randamentul SAP

Gaz natural

GPL

%

%

90,4

91,4

90,3

91,3

Diametru tur

G

1 Ό”

1 Ό”

Diametru retur

G

1 Ό”

1 Ό”

Diametru condens

G

Diametru kit de evacuare gaze de ardere

mm

125 / 80

125 / 80

Dimensiuni de gabarit H x L x l

mm

855x440x393

855x400x393

Valori ale gazelor de ardere H

Gaz natural (Hi = 9,5 kWh/m3 = 34,2 MJ/m3)

GPL (Hi = 12,8 kWh/m3 = 46,1 MJ/m3)

m3/h

kg/h

3,47

2,57

4,94

3,66

Valori ale alimentarii cu gaz

Gaz natural

GPL

mbar

mbar

20

37/50

20

37/50

Setari de fabrica, temperatura maxima pe tur

0C

75

75

Presiune maxima in circuitul de incalzire

bar

3,0

3,0

Continutul de apa in schimbatorul de caldura

litri

2,5

2,5

Domeniul de reglare a temperaturii boilerului

0C

15 - 65

15 – 65

Masa debitului de gaze arse

g/s

15

21,5

Temperatura gazelor de ardere 80/60 – 50/30

0C

65 - 45

80 - 50

Clasa emisiei de noxe

5

5

Conectarea electrica

V / Hz

230 / 50

230 / 50

Siguranta fuzibila

A

3,15

3,15

Consum electric

W

130

175

Gradul de protectie

IPX 4D

IPX 4D

Greutate totala fara apa

kg

45

45

Volumul de condens la 40 / 30 0C

l/h

3,9

5,5

Valoare pH condens

4

4

Noma CE

CE-0085BP5571

CE-0085BP5571

AVARII

Orice avarie poate fi evidentiata printr-un cod de eroare afisat pe unul din accesoriile WOLF (regulatoare) legate prin eBUS de centrala, prin intermediul carora cauza si remedierea acesteia pot fi identificate cu usurinta.

Cod eroare

Avarie

Cauza

Remediu

1

Crestere nejustificata a temperaturii pe tur.

Temperatura pe tur creste peste limita admisa de limitatorul de supratemperatura.

Este posibil ca schimbatorul de caldura sa fie incarcat cu depunere de calcar.

Verificati presiunea/temperatura in circuitul de incalzire.

Aerisiti bine circuitul de ncalzire.

Apasati butonul reset.

Curatati schimbatorul de caldura.

4

Nu se aprinde arzatorul.

Nu se aprinde flacara in timpul initializarii aprinderii.

Verificati conducta de alimentare cu gaz si dechideti robinetul de izolare daca este necesar. Verificati aprinderea si electrozii de aprindere si supraveghere flacara. Apasati apoi butonul reset.

5

Flacara se stinge in timpul functionarii.

Flacara se stinge intr-o perioada de 15 secunde dupa aprindere.

Verificati valorile emisiilor CO2. Verificati electrodul de ionizare si cablul de legatura a acestuia. Apasati apoi butonu reset.

6

Temperatura in exces la boiler.

Temperatura tur / retur depaseste limita setata pe circuitul de boiler.

Verificati presiunea in instalatie. Aerisiti circuitul de incalzire.

7

Temperatura peste limita de declansare a termostatului de siguranta.

Temperatura pe tur depaseste valoarea limita de declansare a termostatului de supratemperatura.

Varificati corecta instalare a centralei.

11

Semnal fals de ardere flacara.

Flacara este recunoscuta inainte ca aceasta sa se aprinda.

Apasati butonul reset.

12

Senzor de tur defect.

Senzorul de tur sau cablul acestuia defect.

Verifcati cablul de legatura. Verificati senzorul de tur.

14

Senzorul de boiler defect.

Senzorul de boiler sau cablul de legatura al acestuia este defect.

Verificati senzorul de boiler si legatura acestuia.

15

Senzorul de temperatura exterioara defect.

Senzorul de temperatura exterioara sau cablul de legatura al acestuia este defect.

Verificati cablul de legatura la senzor si senzorul de temperatura exterioara.

16

Senzorul de retur defect.

Senzorul de temperatura pe retur sau cablul de legatura al acestuia este defect.

Verificati senzorul de retur si cablul de legatura al acestuia si procedati la inlocuirea lor daca este cazul.

20

Electrovana de gaz „1” este defecta.

Flacara arde inca 15 secunde in arzator, chiar daca comanda de oprire a flacarii a fost data.

Inlocuiti electrovana de gaz.

21

Electrovana de gaz „2” este defecta.

Flacara arde inca 15 secunde in arzator, chiar daca comanda de oprire a flacarii a fost data.

Inlocuiti electrovana de gaz.

24

Ventilator de gaz defect.

Ventilatorul nu atinge turatia necesara pre-aprinderii.

Verificati cablul de alimentare si ventilatorul apasati apoi butonul de reset.

25

Ventilator de gaz defect.

Ventilatorul nu atinge turatia necesara aprinderii.

Verificati cablul de alimentare si ventilatorul apasati apoi butonul de reset.

26

Ventilatorul de gaz defect.

Ventilatorul nu se mai opreste.

Verificati cablul de alimentare si ventilatorul apasati apoi butonul de reset.

30

Defect de electronica.

EPROM-ul inregistreaza defect „Gas fired condensing boiler”.

Opriti alimentarea centralei; daca nu se rezolva, inlocuiti placa electronica.

31

Defect de electronica la arzator.

EPROM-ul inregistreaza defect „Boiler”.

Opriti alimentarea centralei; daca nu se rezolva, inlocuiti placa electronica.

32

Defect in alimentarea cu curent de 12 V AC

Furnizarea curentului de 24 V in afara domeniului permis (de ex. scurt circuit).

Verificati vana de amestec cu trei cai. Verificati ventilatorul de gaz..

33

Electronica afiseaza valori eronate.

EPROM-ul inregistreaza defect „Master reset”.

Inlocuiti placa electronica.

41

Monitorizare tur.

Temperatura pe retur > temperatura tur + 25 K.

Aerisiti circuitul de incalzire si verificati presiunea in instalatie.

60

Curentul de ionizare are fluctuatii.

Sifonul de condens sau tubulatura de evacuarea gazelor infundata.

Curatati sifonul, verificati sistemul de evacuare a gazelor de ardere.

61

Curentul de ionizare are fluctuatii

Gaz de o calitate proasta, electrod de ionizare defect.

Verificati starea electrodului de ionizare.

Ledul afiseaza constant rosu

Electrodul de ionizare nu intra in contact cu flacara sau este incarcat cu calamina.

Reglati electrodul de ionizare pe flacara apasati apoi butonul reset.



. .



DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 1022
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Distribuie URL

Adauga cod HTML in site

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2014. All rights reserved
