Instalatia frigorifica cu compresor simpla

Instalatia frigorifica cu compresor simpla

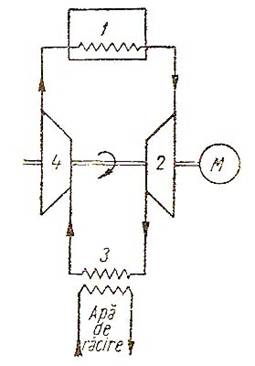

    Fig. 13.2 Instalatie frigorifica ideala cu compresor

1-vaporizator; 2-compresor; 3-condensator; 4-detentor; M-motor de actionare

In aceste instalatii, agentul frigorific este aspirat la o presiune p₁ in stare de vapori umezi, de catre un compresor si, in urma comprimarii adiabatice la presiunea p₂>p₁ se transforma in vapori saturati uscati. In aceasta stare, agentul patrunde in condensatorul 3, in care sub efectul racirii cu apa se condenseaza complet, transformandu-se in conditii izobare, in lichid saturat la presiunea p₂.

Prin destindere adiabatica in detentor pana la presiunea p₁, lichidul se vaporizeaza in parte, producandu-se vapori umezi.In serpentina de racire sau in radiatorul din spatiul supus racirii, agentul absoarbe caldura si se vaporizeaza, transformandu-se in vapori umezi, care sunt apoi din nou absorbiti de compresor.

. Pentru ca pierderile de capacitate frigorifica sa fie cat mai reduse este necesara racirea in contracurent a agentului frigorific in stare condensata, in sensul reducerii caderii de temperatura, astfel ca la iesirea din condensator temperatura agentului termic sa fie numai cu putin superioara temperaturii apei de racire.

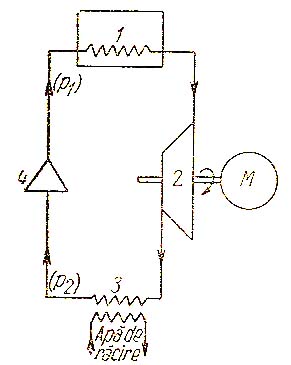

Fig. 13.2 Instalatie frigorifica reala cu compresor

1-vaporizator; 2-compresor; 3-condensator; 4-ventil de reducere; M-motor de actionare
