Preparator solar de apa calda cu circulatie fortata.

            La acest tip de preparator circulatia agentului solar se realizeaza cu ajutorul unei pompe. In aceasta situatie, pozitia relativa a rezervorului fata de captator nu mai este obligatorie. Schema de alcatuire poate fi realizata in mai multe moduri, rezultand in acest caz mai multe tipuri distincte si anume:



·          Sistem direct

·          Sistem cu schimbator de caldura

·          Sistem vidanjabil.

1. Sistem direct.

            Se utilizeaza in general in regiunile unde nu exista risc de inghet, sau unde utilizarea este sezoniera (case de vacansa, campinguri,

            Din acest motiv, partea exterioara a sistemului trebuie sa poata fi golita in mod obligatoriu.

Rectangular Callout: Rezervor
acumulare
            Elementele componente

            In schema de alcatuire a unui astfel de preparator intra (fig.8):

·          Unul sau mai multe captatoare solare

·          Un rezervor de stocaj

·          Un sistem de alimentare a rezervorului prevazut cu vana de ichidere sau grup de securitate si dupa caz o clapeta antiretur, o supapa de detenta, un filtru.

·          Un ansamblu hidraulic alcatuit din pompa de circulatie, conducte de circulatie,  clapeta antiretur si vane de izolare.

·          Un regulator diferential de temperatura, prevazut cu sondele asociate.

Principiul functional

Daca, sub efectul radiatiilor solare , sondele de temoeratura, situate in captator inregistreaza o temperatura superioara celei din rezervorul de stocaj, regulatorul comanda pornirea pompei.

Cand temperatura in captator este egala cu cea din rezervorul de stocare se comanda intreruperea circulatiei. Ciclul se repeta in aceasta maniera.

Pentru evitarea supraincalzirii apei din rezervorul de acumulare, acesta poate fi echipat cu un sistem de securitate care sa intrerupa functionarea pompei in momentul in care temperatura apei din rezervorul de stocaj a depasit o anumita valoare critica, valoarea prescrisa.

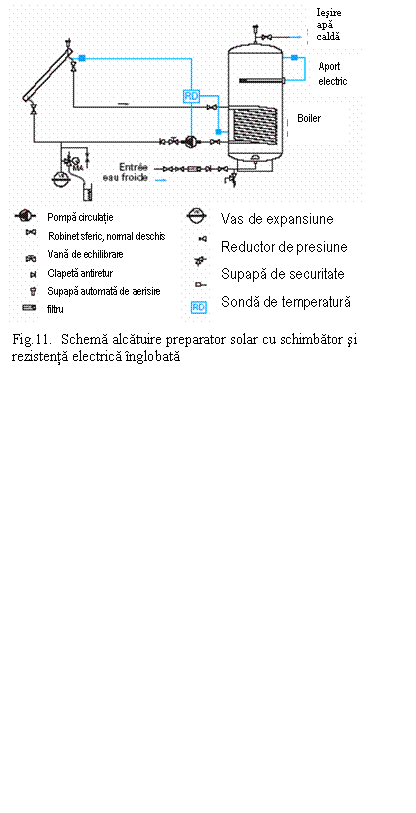

2. Sistem cu schimbator.

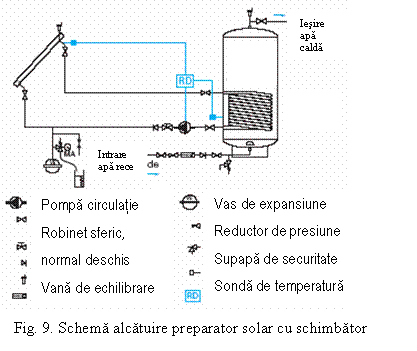

            Este tipul de preparator solar de apa calda cu elemente separate care se utilizeaza cel mai mult in Europa. Partea exterioara a instalatiei este protejata impotriva gerului, prin utilizarea unui fluid caloporteur special (fig.9).

            Elemente constitutive.

In schema de alcatuire a unui astfel de preparator intra in principiu componentele preparatorului descris anterior la care se mai adauga (fig.9):

·          Un boiler (schimbator de caldura in interiorul rezervorului de stocaj)




·          Un sistem circuit primar captator schimbator de caldura

·          Un vas de expansiune

·          O supapa de securitate pentru evitarea cresterii presiunii peste valoarea prescrisa. Un ansamblu hidraulic alcatuit din pompa de circulatie, conducte de circulatie,  clapeta antiretur si vane de izolare.

Fluidul caloportor trebuie agreat de Ministerul sanatatii. Se utilizeaza in general mono-propilen-glicol.

Principiul functional

Este similar cu cel al preparatorului fara schimbator.

3. Sistem vidanjabil.

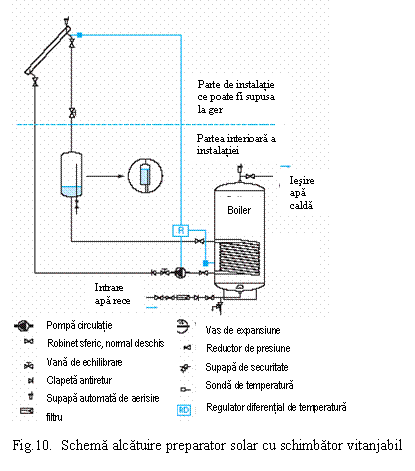

            Se utilizeaza in special in tarile in care nu se permite utilizarea antigelului. Sistemul permite golirea partii exterioare a acestuia in momentul in care temperatura din captator scade sub valoarea temperaturii din boiler (fig. ).

Dispozitivul necesita realizarea unor conditii de functionare si anume:

·          Pozitia captatorului trebuie sa fie superioara pozitiei boilerului

·          Reteaua exterioara nu trebuie sa prezinte puncte joase, suscceptibile de inghet

Principalele inconveniente pentru aceste tipuri de preparatoare sunt:

·          Necesita pompe de circulatie cu sarcina hidraulica respectiv putere superioara sistemelor cu capacitati similare dar cu functionare cu antigel.

·          Prezinta un nivel de zgomot superior sistemelor precedente

·          Realizarea instalatiei trebuie facuta cu mare atentie, pentru a permite golirea.

Avantajele acestui preparator sunt:

·          Lipsa fluidului antigel reduce costurile de exploatare

·          Supraincalzirea captatorului nu afecteaza calitatea fluidului caloportor, care nu are antigel, ceea ce permite un reglaj economic, de oprire a pompei la atingerea temperaturii maxime in boiler.

Sistemul este recomandat la deservirea scolilor.
