Viadrus G 100L


1.


      Utilizarea si avantajele cazanului

2.            Schema cazanului

3.            Caracteristicile tehnice ale cazanului

4.            Descrierea cazanului

4.1.           Constructia cazanului

4.2.           Dispozitive de sigurata si reglare schema conexiunilor electrice

4.3.           SCHEME ELECTRICE DE CONEXIUNI

5.            Instalare

5.1.           Reguli

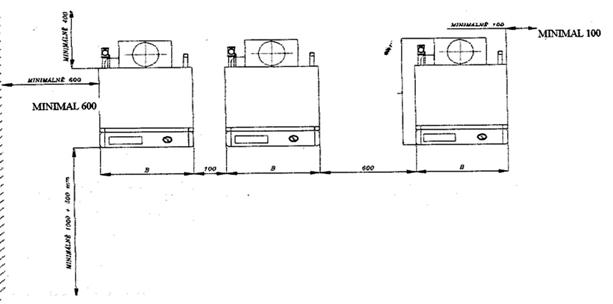

5.2.           Posibilitati de amplasare

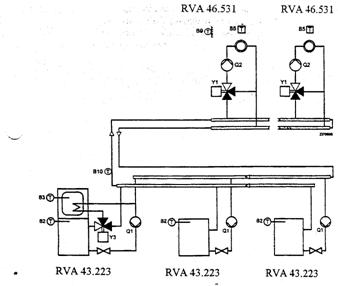

5.3.           Tipurile recomandate de conexiuni cu RVA…

6.            Comanda, livrare, montaj

6.1.           Comanda

6.2.           Livrarea accesoriilor

6.3.           Montaj

7.            Punerea in functiune

7.1.           Verificari necesare inainte de punerea in functiune

7.2.           Punerea in functiune

7.3.           Reglarea cazanului

8.            Sfaturi pentru utilizatori

9.             Intretinere

10.        Defectiuni si remedii

11.        Garantii

1.


Utilizarea si avatnajele cazanului

Cazanul sectional din fonta pe gaz VIADRUS G 100 L cu arzator atmosferic este proiectat pentru arderea gazului de presiune scazuta. Cazanul se poate folosi atat pentru  incalzirea cladirilor mijlocii si mari cat si pentru preparare de apa calda menajera pentru acestea.

            Cazanul este fabricat numai pentru sisteme de incalzire cu circulatie fortata a apei fierbinti la presiunea de lucru de 0.4 Mpa. Presiunea de testare este de 0.8 MPa.

Avantajele cazanului:

1.      Durata lunga de viata

2.      Randament 91%

3.      Dispozitive de siguranta si reglare

4.      Cazanul este prevazut cu termostat pentru gaze arse.

5.      Prezinta posibilitatea de cuplare in cascada

6.      Prezinta posibilitatea reglarii sarcinii termice

7.      Consum scazut de energie electrica

8.      Functionarea automatizata pe cele doua trepte ale arzatorului

9.      Intretinere si exploatare usoara

10. Prezinta posibilitatea livrarii sub forma de piese componente dezasamblate.

2.


Schema cazanului

partea superioara a cazanului

unitate cu  regulator

panou electric

sonda de siguranta si termostatul cazanului

robinet  posterior pentru manometru

manta frontala

supapa de gaz

electroventil

placa izolanta a arzatorului

electrod de aprindere si veghe

distribuitor de gaz

alimentare cu aer de ardere

duza arzatorului





                            Iesire gaze arse

                    Colector gaze arse

       Termostat pe traseul

              de gaze arse tur



           izolatia cazanului

          sectiune stanga a

                       cazanului

            corpul cazanului

         alimentare cu gaz

       sectiune mediana a

                      cazanului

               manta laterala

               bare ceramice

         bulon de ancorare

                              retur

            robinet de golire

                    tija arzator

           corpul cazanului

                suport cazan

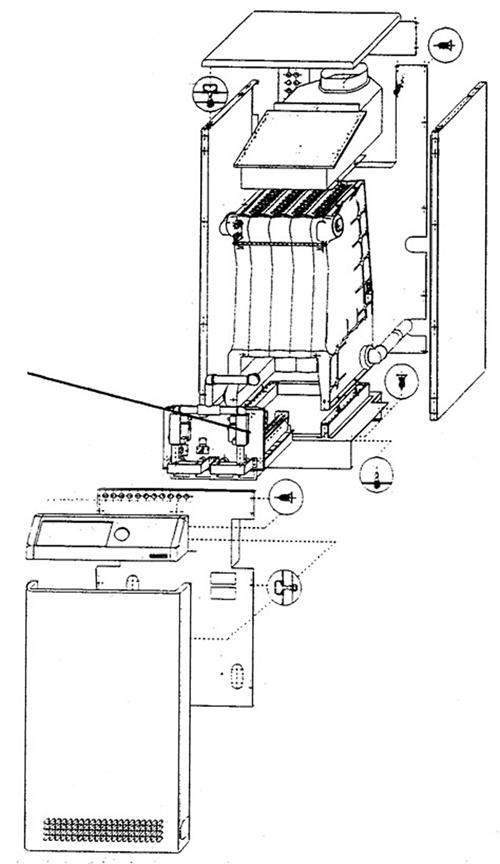

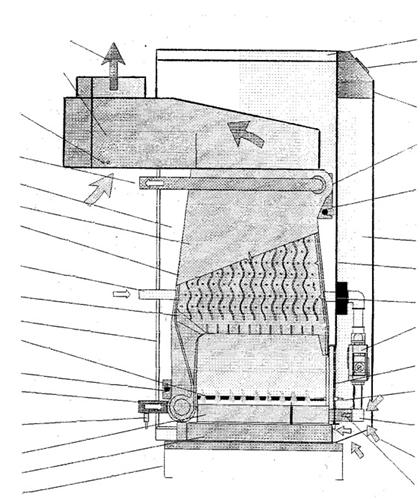

                                                    Schema de principiu a cazanului VIADRUS G 100 L


Tabelul 1: Parametrii cazanului G 100 L

Numarul de elementi

6

7

8

9

Greutate

kg

480

549

620

693

Volum apa

L

53

61.15

69.3

77.45

Diametrul canalului de fum

mm

225

250

250

250

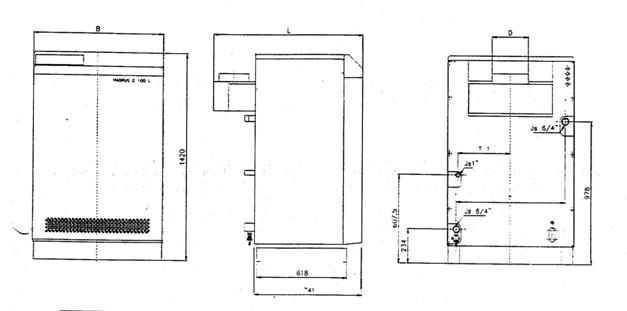

Dimensiuni:

Latime

mm

784

879

971

1069

Adancime x inaltime

mm

1022x1420

Presiune de lucru apa

MPa

0,4

Presiune de lucru apa

MPa

0,03

Presiune de proba a apei

MPa

0,8

Coeficientul de rezistenta hidraulica

2,3

Contrapresiune in camera de ardere

Pa

4

Temperatura maxima de lucru a apei

°C

85

Presiunea gazelor

KPa

1,8-2,5

Nivel de zgomot

dB

Max. 49 dB (A)

TIRAJULUL COSULUI DE FUM

Pa

Min 5

Racorduri :   tur

                     retur

                     gaz

Toli

1 ½”

Toli

1 ½”

Toli

Tensiune de alimentare

                 1 X 220 V/ 50 Hz

Alimentare cu curent electric

W

50

Grad de protectie electrica

                IP 40

Poluare ambient

               In limitele normelor in vigoare

Tabelul 2

Numarul de elementi (fonta)

6

7

8

9

Putere termica       Nominala

                              Scazuta

kW

75

90

105

120

kW

30

45

45

60

Consum nominal de gaz

Nm3/h

8,58

10,3

12,02

14,13

Randament

%

91

Temperatura gazelor arse dupa elementul de rupere a tirajului

°C

120

122

125

130

Emisii de:   CO

                   Nox

mg/m-3

35-62

104-105

Diametrul duzei

mm

3,4

Presiunea gazelor la duze

kPa

1,34

Cazanul este reglat din fabricatie la valorile indicate in tabelul No. 2.







4.           DESCRIEREA CAZANULUI



4.1.           CONSTRUCTIA CAZANULUI



Corpul cazanului este din fonta gri conform normelor in vigoare:

Partile solicitate la presiune sunt produse conform normelor in vigoare.

Partea principala a cazanului este corpul cazanului. Partile componenete ale cazanului sunt cuplate prin niple si fixate prin buloane de strangere. Sectiunile cazanului realizeaza camera de combustie. Lacasul pentru senzorii termostatului si robinetul posterior al manometrului sunt insurubate pe partea superioara a sectiunii stangi. Turul si returul apei calde sunt amplasate in partea posterioara a cazanului. Corpul cazanului este izolat cu vata minerala.




Colectorul de gaze arse este fixat in partea superioara a corpului cazanului. Elementul orizontal de rupere a tirajului este fabricat din otel anticoroziv.

Corpul cazanului este pozitionat pe postament din otel, pe care se afla tavita pentru condens (tavita pentru condens este fabricata din otel anticoroziv).

Arzatorul atmosferic este fabricat din tuburi circulare perforate din otel, care sunt fixate pe placa arzatorului. Bare ceramice pentru scaderea volumului de Nox din produsele de combustie sunt pozitionate in spatele tuburilor arzatorului. Distribuitorul de gaze cu duze, electrozii de aprindere si veghe sunt fixati de asemenea pe placa arzatorului.

Arzatorul este cu doua trepte, fiecare treapta dispune de un electroventil cu regulator de presiune gaz. Aceste regulatoare trebuie sa regleze presiunea ceruta pentru duze. Functionarea electrozilor de aprindere si veghe si comutarea treptelor este comandata automat de un dispozitiv automat Landis&Gyr.

4.2.           Dispozitive de siguranta si reglare

Furnitura standard a cazanului cuprinde (mai putin dispozitivul superior de reglare) : panoul de control si dispozitivul de control. Dispozitivul de control este echipat cu urmatoarele componente:

-         intrerupator principal cu lampa de semnalizare

-         lampa de semnalizare pentru supraincalzire ( termostat de gaze arse si siguranta)

-         deblocare automata cu lampa de semnalizare a defectiunilor

-         comutator automat de functionare manual/automat

-         siguranta fuzibila 2.5 A.

-         deblocarea termostatului de siguranta  (reglat pana la 105° C)

-         deblocarea termostatului produse de combustie (reglat pana la 70° C)

-         termostat cazan (standard in domeniul 0-85° C)

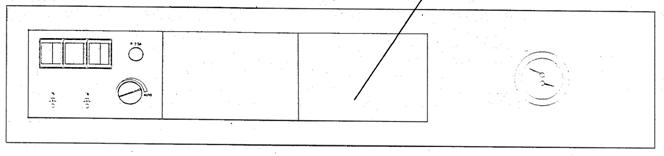

In panoul de comanda temomanometrul este fixat langa dispozitivul de control.

Senzorul termostatului produselor de combustie este pozitionat in colectorul de gaze arse si in cazul unui tiraj scazut se blocheaza functionarea cazanului. Senzorii termostatelor de siguranta si ai robinetului posterior al manometrului sunt amplasati in sectiunea stanga a cazanului.

Nu este recomandabil sa utilizati cazanul fara reglaj superior. Versiunea standard (fara reglaje) este pentru clientii care au propriul sistem pentru controlul incaperii cazanului.

Putem livra clientilor urmatoarele regulatoare (regulatoarele sunt livrate in pachete separate montate pe cazan la fata locului).

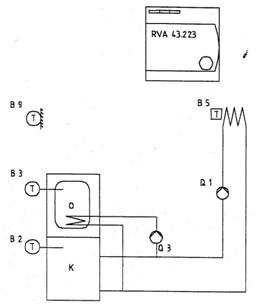

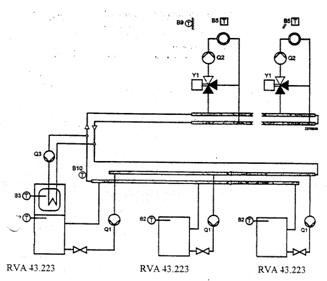

1.       REGULATOR TERMIC RVA 43.223

Este un regulator al cazanului si al circuitului de incalzire la care exista posibilitatea producerii apei calde menajere si cuplarii unei pompe pentru circuitul de incalzire.

Cazanul si circuitul de incalzire sunt controlate termic, producerea apei calde menajere se regleaza in functie de temperatura de stocare a apei  calde si programul de lucru.

Cei mai importanti parametrii ai regulatorului sunt:

-         reglarea circuitului de incalzire cu pompa de circulatie (fara vana de amestec) sau controlul a maximum 4 cazane cuplate in cascada;

-         schimbarea rapida a temperaturii apei de incalzire (cresterea sau scaderea), comutarea automata a regimului de vara/iarna ;

-         comutarea automata a regimului de vara/iarna ;

-         protejarea cazanului impotriva suparaincalzirii ;

-         reglarea temperaturii minime sau maxime a apei de incalzit ;

-         protectia antiinghet a cladirilor ;

-


protectia pompelor ;

-         programul de incalzire zilnic sau saptamanal ;

-         program de incalzire pe circuitul de apa menajera ;

-         posibilitatea cuplarii urmatoarelor regulatoare (de exemplu RVA 46.531 si RVA 63.280) ;

-         dispozitiv de control la distanta prin unitate de camera QAA 50 sau QAA 70 ;

2.      Regulator termic RVA 46.531

Este conceput pentru reglarea termica a circuitelor de incalzire cu:

-         circuit de incalzire cu vana de amestec ;

-         pompa pe circuitul de incalzire ;

Cea mai importanta caracteristica a regulatorului:

-         reglarea temperaturii apei de alimentare pentru circuitul de incalzire cu vana de amestec

-         schimbarea rapida a temperaturii apei de incalzire (cresterea sau scaderea)

-         comutarea automata a regimului de vara/iarna

-         dispozitiv de control la distanta din camera cu ajutorul QAA 50 sau QAA 70

-         adaptarea automata a curbelor de incalzire a constructiilor

-         reglarea temperaturii minime si maxime a temperaturii apei de incalzire

-         protectia la inghet a cladirilor

-         protectia pompelor

-         programul de incalzire zilnic sau saptamanal

-         poate lucra impreuna cu urmatoarele regulatoare din seria RVA …(de exemplu RVA 43.223 si RVA 63.280)

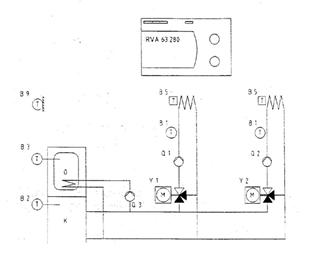

3.    Regulator termic RVA 63.280

Este un regulator pentru reglarea a 2 circuite de incalzire cu vana de amestec si cu prioritate ACM. Reglarea depinde de temperatrua apei calde stocate si programul de timp

Cele mai importante caracteristici ale regulatorului sunt:

-         reglarea a 2 circuite de incalzire independente cu vane de amestec

-         schimbare rapida a temperaturii apei de incalzire (cresterea sau scaderea)

-         comutarea automata a regimului de functionare vara/iarna

-         posibilitatea controlului la distanta prin dispozitive montate in camera QAA 50 sau QAA 70

-         adaptarea automata a curbelor de incalzire a cladirilor prin conectarea QAA 50 sau QAA 70

-         reglarea temperaturii minime si maxime a apei de incalzire

-         protectia la inghet a cladirilor

-         program zilnic sau saptamanal

-         program de preparare agent termic pentru preparare a.c.m.

-         posibilitatea conectarii urmatoarelor regulatoare (de exemplu RVA 46.531 si RVA 63.280)

-         posibilitatea controlarii cazanului la distanta prin comanda telefonica.

Regulatoarele se ambaleaza separat si prezinta instructiuni individuale de exploatare si intretinere. Senzorul QAZ 21 face parte din furnitura standard a regulatoarelor mentionate mai sus.

Este posibil sa fie comandate cu regulatoare:

-         Senzor extern de temperatura QAC 31 – pentru masurarea temperaturii externe

-         Senzor submersibil de temperatura QAZ 21 – pentru masurarea temperaturii inainte de vana de amestec, temperatura la cuplarea in cascada si temperatura pe circuitul de apa calda menajera

-         Senzor de temperatura QAD 21 – pentru masurarea temperaturii inaintea vanei de amestec, temperatura la cuplarea in cascada si temperatura pe circuitul de apa calda menajera

Dispozitiv digital QAA 50  prezinta

-         posibilitatea alegerii regimului de incalzire

-         posibilitatea corectiei temperaturii camerei

-         buton pentru functionare economica

Dispozitiv digital QAA 70  prezinta

-         posibilitatea alegerii regimului de incalzire

-         posibilitatea corectiei temperaturii camerei

-         buton pentru functionare economica

-


posibilitatea afisarii separate a temperaturilor pe display

-         operatii de reglare a functionarii economice

Arzatorul prezinta doua trepte de putere (nominala/scazuta), fiecare nivel prezinta propriul electroventil cu regulator Honeywell pentru presiunea gazului.

Aprinderea arzatorului se realizeaza prin arc electric si supravegherea flacarii prin fuzibil de ionizare. Aprindrea si supravegherea flacarii sunt asigurate automat de Landys&Gyr LGE 10.25A (timp de siguranta – timp de pauza Ts=5 sec)

4.3    Schema conexiunilor electrice

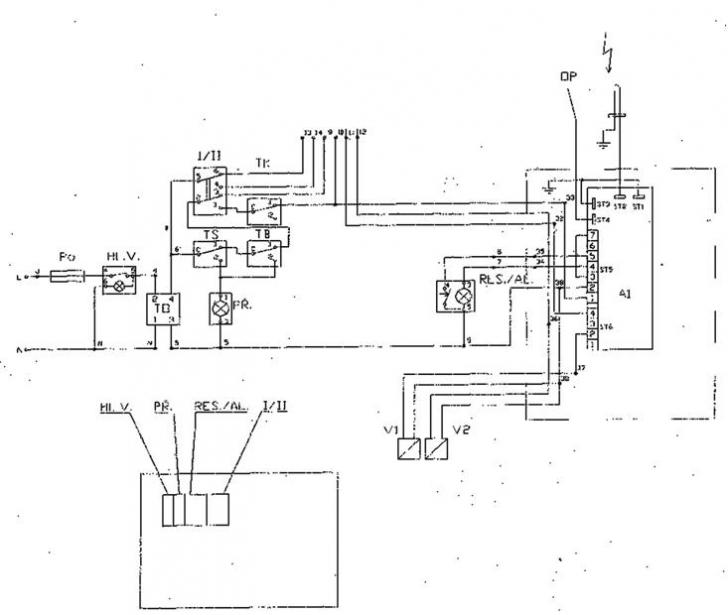

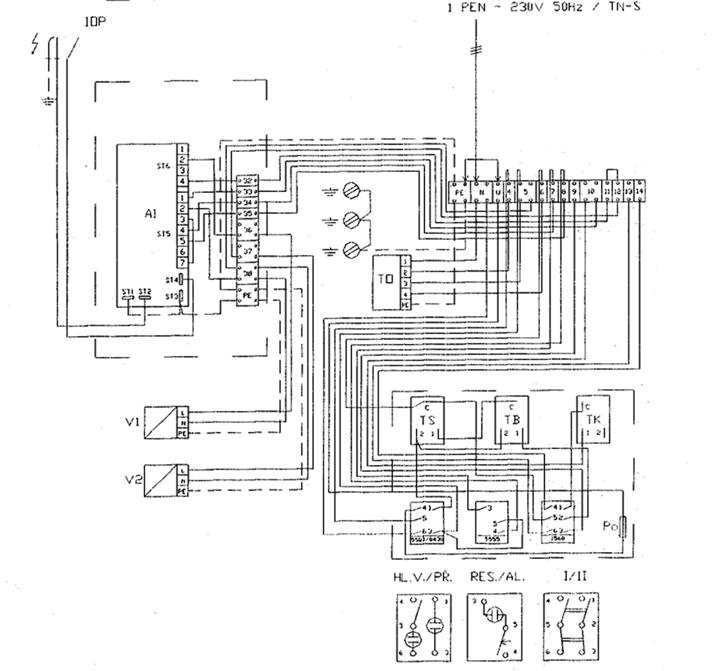

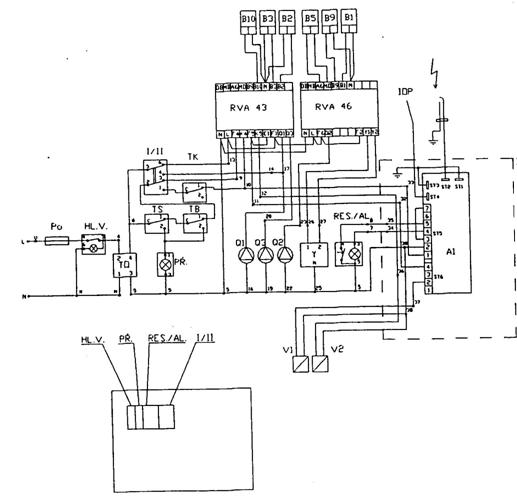

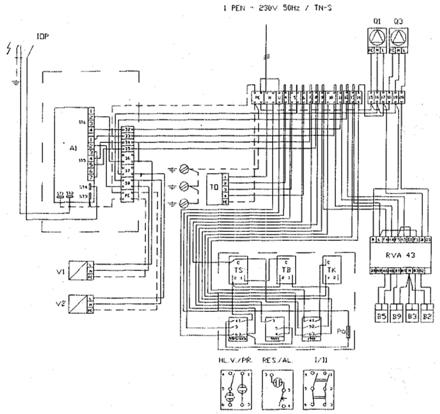

Figura no. 3 conexiunile electrice ale cazanului VIADRUS G 100 L X0 – echipat numai cu unitatea de control







































































A1                   LGE AUTOMAT 10.25 A

I/II                     FUNCTIONARE AUTOMATA/MANUALA

HL.V.              INTRERUPATOR PRINCIPAL

IOP                  ELECTROD DE IONIZARE

Po                   SIGURANTA FUZIBILA 2.5 A

PR                   LAMPA DE SEMNALIZARE SUPRAINCALZIRE


RES./AL.        BUTON DE RESETARE/LAMPA DE SEMNALIZARE BLOCARE AUTOMATA

TB                   TERMOSTAT DE SIGURANTA

TK                   TERMOSTAT CAZAN

TO                   ELEMENT DE INTERFERENTA TC 241

TS                   TERMOSTAT PRODUSE DE COMBUSTIE

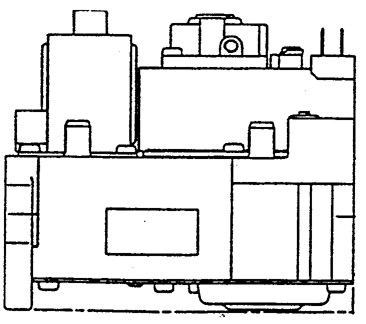

V1                   ELECTROVENTIL TREAPTA I Honeywell

VR 4605AB1027

V2                   ELECTROVENTIL TREAPTA I Honeywell VR 4605AB1027

                        ELECTROD DE APRINDERE

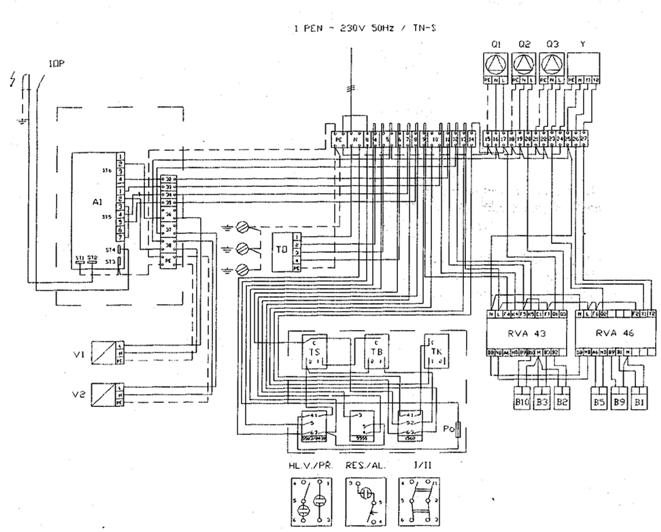

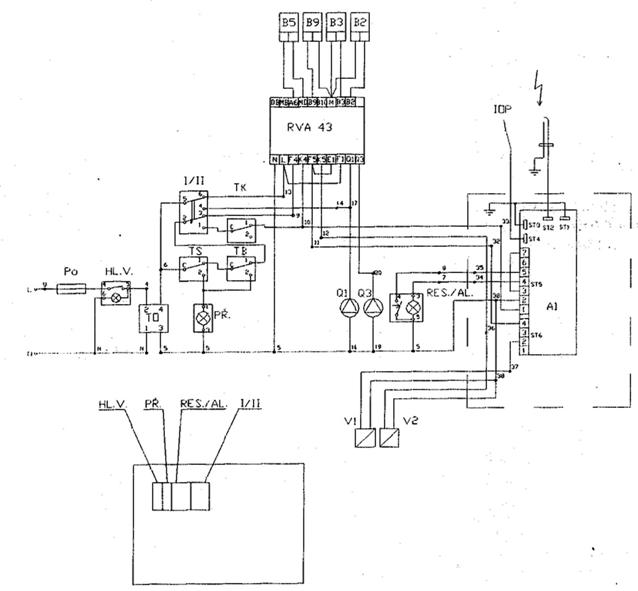

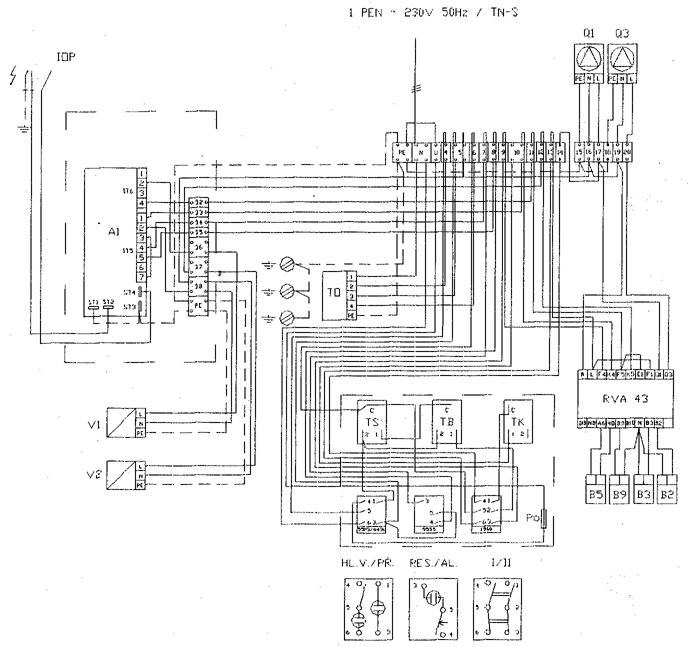

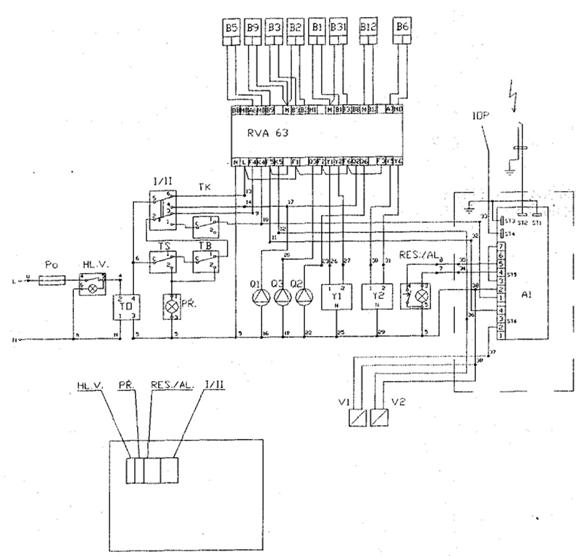

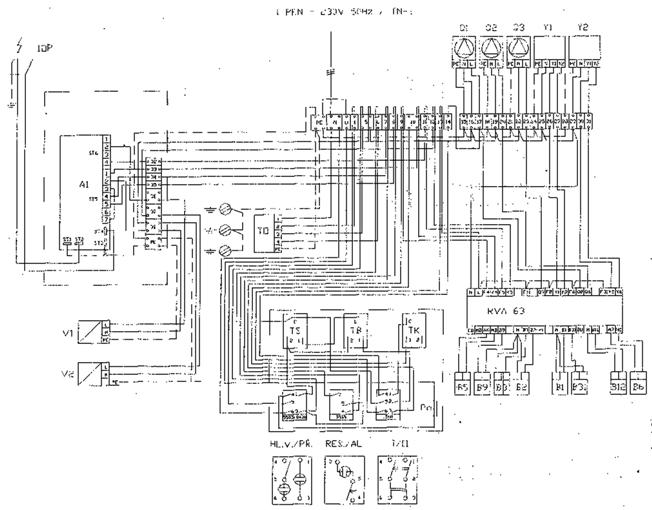

Figura no. 4 conexiunile electrice ale cazanului VIADRUS G 100 L X0 – echipat numai cu unitatea de control



conectarea clemelor 9 si 10 – pornirea primei trepte

conectarea clemelor 11 si 12 – pornirea treptei a doua

Clemele 13 si 14 – contacte pentru R/A

Clema 11 semnal “CAZAN IN FUNCTIU

A1                   LGE AUTOMAT 10.25 A

I/II                     FUNCTIONARE AUTOMATA/MANUALA

HL.V.              INTRERUPATOR PRINCIPAL


IOP                  ELECTROD DE IONIZARE

Po                   SIGURANTA FUZIBILA 2.5 A

PR                   LAMPA DE SEMNALIZARE SUPRAINCALZIRE

RES./AL.        BUTON DE RESETARE/LAMPA DE SEMNALIZARE BLOCARE AUTOMATA

TB                   TERMOSTAT DE SIGURANTA

TK                   TERMOSTAT CAZAN

TO                   ELEMENT DE INTERFERENTA TC 241

TS                   TERMOSTAT PRODUSE DE COMBUSTIE

V1                   ELECTROVENTIL TREAPTA I Honeywell VR 4605AB1027

V2                   ELECTROVENTIL TREAPTA I Honeywell VR 4605AB1027

7                     ELECTROD DE APRINDERE

Figura no. 5 conexiunile electrice ale cazanului  VIADRUS G 100L X1 – dotat cu unitate de control si regulator RVA 43.223

Conectarea senzorilor si a pompelor la regulatorul RVA 43 si tabloul electric este doar un exemplu. Conexiunile trebuie sa se efectueze conform proiectului.

Schemele conexiunilor recomandate se gasesc in manualul de instructiuni pentru proiectare a firmei Landis&Gyr




A1                   LGE AUTOMAT 10.25 A

I/II                     FUNCTIONARE AUTOMATA/MANUALA

B2                   SENZOR CAZAN QAZ21

B5                   SENZOR DE CAMERA QAA50, QAA70

B3                   SENZOR CIRCUIT APA CALDA MENAJERA QAZ21,

B9                   SENZOR DE EXTERIOR


HL.V.              INTRERUPATOR PRINCIPAL

IOP                  ELECTROD DE IONIZARE

Q1                   POMPA CIRCUIT DE INCALZIRE/CAZAN

Q3                   POMPA CIRCUIT APA CALDA SANITARA

Po                   SIGURANTA FUZIBILA 2.5 A

PR                   LAMPA DE SEMNALIZARE SUPRAINCALZIRE

RES./AL.        BUTON DE RESETARE/LAMPA DE SEMNALIZARE BLOCARE AUTOMATA

RVA43                        REGULATOR CAZAN

RVA46                        REGULATOR CIRCUIT DE INCALZIRE

TB                   TERMOSTAT DE SIGURANTA

TK                   TERMOSTAT CAZAN

TO                   ELEMENT DE INTERFERENTA TC 241

TS                   TERMOSTAT PRODUSE DE COMBUSTIE

V1                   ELECTROVENTIL TREAPTA I Honeywell VR 4605AB1027

V2                   ELECTROVENTIL TREAPTA I Honeywell VR 4605AB1027

7                     ELECTROD DE APRINDERE

Figura no. 6 conexiunile electrice ale cazanului VIADRUS G 100L X1 – dotat cu unitate de control si regulator RVA 43.223

Conectarea senzorilor si a pompelor la regulatorul RVA 43 si tabloul electric este doar un exemplu. Conexiunile trebuie sa se efectueze conform proiectului.


Schemele conexiunilor recomandate se gasesc in manualul de instructiuni pentru poriectare a firmei Landis&Gyr.


A1                   LGE AUTOMAT 10.25 A

I/II                     FUNCTIONARE AUTOMATA/MANUALA

B2                   SENZOR CAZAN QAZ21

B5                   SENZOR DE CAMERA QAA50, QAA70

B3                   SENZOR CIRCUIT APA CALDA MENAJERA QAZ21, QAD21

B9                   SENZOR DE EXTERIOR

HL.V.              INTRERUPATOR PRINCIPAL

IOP                  ELECTROD DE IONIZARE

Q1                   POMPA CIRCUIT DE INCALZIRE/CAZAN

Q3                   POMPA CIRCUIT APA CALDA SANITARA

Po                   SIGURANTA FUZIBILA 2.5 A

PR                   LAMPA DE SEMNALIZARE SUPRAINCALZIRE

RES./AL.        BUTON DE RESETARE/LAMPA DE SEMNALIZARE BLOCARE AUTOMATA

RVA43                        REGULATOR CAZAN

TB                   TERMOSTAT DE SIGURANTA

TK                   TERMOSTAT CAZAN

TO                   ELEMENT DE INTERFERENTA TC 241

TS                   TERMOSTAT PRODUSE DE COMBUSTIE

V1                   ELECTROVENTIL TREAPTA I Honeywell

VR 4605AB1027

V2                   ELECTROVENTIL TREAPTA I Honeywell

VR 4605AB1027

7                     ELECTROD DE APRINDERE

Figura no. 7 conexiunile electrice ale cazanului  VIADRUS G 100L X2 – dotat cu unitate de control si regulator RVA 43.223 si RVA 46.531


Conectarea senzorilor si a pompelor la regulatorul RVA 43 si tabloul electric este doar un exemplu. Conexiunile trebuie sa se efectueze conform proiectului.

Schemele conexiunilor recomandate se gasesc in manualul de instructiuni pentru poriectare a firmei Landis&Gyr.


A1                   LGE AUTOMAT 10.25 A

I/II                     FUNCTIONARE AUTOMATA/MANUALA

B2                   SENZOR CAZAN QAZ21

B5                   SENZOR DE CAMERA QAA50, QAA70

B3                   SENZOR CIRCUIT APA CALDA MENAJERA QAZ21,

B9                   SENZOR DE EXTERIOR QAC31

B10                 SENZOR DE CASCADA QAZ21, QAD21

HL.V.              INTRERUPATOR PRINCIPAL

IOP                  ELECTROD DE IONIZARE

Q1                   POMPA CIRCUIT DE INCALZIRE/CAZAN

Q3                   POMPA CIRCUIT APA CALDA SANITARA

Po                   SIGURANTA FUZIBILA 2.5 A

PR                   LAMPA DE SEMNALIZARE SUPRAINCALZIRE

RES./AL.        BUTON DE RESETARE/LAMPA DE SEMNALIZARE BLOCARE AUTOMATA

RVA43           REGULATOR CAZAN

RVA46                        REGULATOR CIRCUIT DE INCALZIRE

TB                   TERMOSTAT DE SIGURANTA

TK                   TERMOSTAT CAZAN

TO                   ELEMENT DE INTERFERENTA TC 241

TS                   TERMOSTAT PRODUSE DE COMBUSTIE

V1                   ELECTROVENTIL TREAPTA I Honeywell

VR 4605AB1027

V2                   ELECTROVENTIL TREAPTA I Honeywell

VR 4605AB1027

7                     ELECTROD DE APRINDERE

Y                      VANA DE AMESTEC

Figura no. 8 conexiunile electrice ale cazanului VIADRUS G 100L X3 – dotat cu unitate de control si regulator RVA 63.280


Conectarea senzorilor, a pompelor a vanei cu trei cai la regulatorul RVA 63 si marginea reprezinta numai un exemplu.


A1                   LGE AUTOMAT 10.25 A

I/II                     FUNCTIONARE AUTOMATA/MANUALA

B1                   SENZOR CAZAN QAZ21,QAD21

B2                   SENZOR BOILER QAAZ21,

B5                      SENZOR CAMERA QAA50,QAA70

B3                   SENZOR CIRCUIT APA CALDA MENAJERA QAZ21,QAD21

B9                   SENZOR DE EXTERIOR QAC31

B10                 SENZOR DE CASCADA QAZ21, QAD21

HL.V.              INTRERUPATOR PRINCIPAL

IOP                  ELECTROD DE IONIZARE

Q1                   POMPA CIRCUIT DE INCALZIRE/CAZAN

Q2                     POMPA CIRCUIT DE INCALZIRE

Q3                   POMPA CIRCUIT APA CALDA SANITARA

Po                   SIGURANTA FUZIBILA 2.5 A

PR                   LAMPA DE SEMNALIZARE SUPRAINCALZIRE

RES./AL.        BUTON DE RESETARE/LAMPA DE SEMNALIZARE BLOCARE AUTOMATA

RVA43           REGULATOR CAZAN

RVA46                        REGULATOR CIRCUIT DE INCALZIRE

TB                   TERMOSTAT DE SIGURANTA

TK                   TERMOSTAT CAZAN

TO                   ELEMENT DE INTERFERENTA TC 241

TS                   TERMOSTAT PRODUSE DE COMBUSTIE

V1                   ELECTROVENTIL TREAPTA I Honeywell

VR 4605AB1027

V2                   ELECTROVENTIL TREAPTA I Honeywell

VR 4605AB1027

7                     ELECTROD DE APRINDERE

Y                      VANA DE AMESTEC

Figura no. 9 conexiunile electrice ale cazanului VIADRUS G 100L X3 – dotat cu unitate de control si regulator RVA 63.280


Conectarea senzorilor, a pompelor a vanei cu trei cai la regulatorul RVA 63 si marginea reprezinta numai un exemplu.


A1                   LGE AUTOMAT 10.25 A

I/II                     FUNCTIONARE AUTOMATA/MANUALA

B2                   SENZOR CAZAN QAZ21

B5, B6                         SENZOR DE CAMERA QAA50, QAA70

B1, B12                       SENZOR CIRUIT DE AMESTEC QAZ21, QAD21

B3, B31                       SENZOR CIRCUIT APA CALDA MENAJERA QAZ21,

B9                    SENZOR DE EXTERIOR QAC31

HL.V.              INTRERUPATOR PRINCIPAL

IOP                  ELECTROD DE IONIZARE

Q1                   POMPA CIRCUIT DE INCALZIRE/CAZAN

Q3                   POMPA CIRCUIT APA CALDA SANITARA

Po                   SIGURANTA FUZIBILA 2.5 A

PR                   LAMPA DE SEMNALIZARE SUPRAINCALZIRE

RES./AL.        BUTON DE RESETARE/LAMPA DE SEMNALIZARE BLOCARE AUTOMATA

RVA43                        REGULATOR CAZAN

RVA46                        REGULATOR CIRCUIT DE INCALZIRE

TB                   TERMOSTAT DE SIGURANTA

TK                   TERMOSTAT CAZAN

TO                   ELEMENT DE INTERFERENTA TC 241

TS                   TERMOSTAT PRODUSE DE COMBUSTIE

V1                   ELECTROVENTIL TREAPTA I Honeywell VR 4605AB1027

V2                   ELECTROVENTIL TREAPTA I Honeywell VR 4605AB1027

7                     ELECTROD DE APRINDERE

Y1, Y2              VANA DE AMESTEC


Figura no. 10 conexiunile electrice ale cazanului VIADRUS G 100L X3 – dotat cu unitate de control si regulator RVA 63.280

Conectarea senzorilor, a pompelor a vanei cu trei cai la regulatorul RVA 63 si marginea reprezinta numai un exemplu.


A1                   LGE AUTOMAT 10.25 A

I/II                     FUNCTIONARE AUTOMATA/MANUALA

B2                   SENZOR CAZAN QAZ21

B5, B6                        SENZOR DE CAMERA QAA50, QAA70

B1, B12                      SENZOR CIRUIT DE AMESTEC QAZ21, QAD21

B3, B31                      SENZOR CIRCUIT APA CALDA MENAJERA QAZ21,

B9                   SENZOR DE EXTERIOR QAC31

HL.V.              INTRERUPATOR PRINCIPAL

IOP                  ELECTROD DE IONIZARE

Q1                   POMPA CIRCUIT DE INCALZIRE/CAZAN

Q3                   POMPA CIRCUIT APA CALDA SANITARA

Po                   SIGURANTA FUZIBILA 2.5 A

PR                   LAMPA DE SEMNALIZARE SUPRAINCALZIRE

RES./AL.        BUTON DE RESETARE/LAMPA DE SEMNALIZARE BLOCARE AUTOMATA

RVA43                        REGULATOR CAZAN

RVA46                        REGULATOR CIRCUIT DE INCALZIRE

TB                   TERMOSTAT DE SIGURANTA

TK                   TERMOSTAT CAZAN

TO                   ELEMENT DE INTERFERENTA TC 241

TS                   TERMOSTAT PRODUSE DE COMBUSTIE

V1                   ELECTROVENTIL TREAPTA I Honeywell VR 4605AB1027

V2                   ELECTROVENTIL TREAPTA I Honeywell VR 4605AB1027

7                     ELECTROD DE APRINDERE

Y1, Y2              VANA DE AMESTEC



5. Instalare



5.1 Reguli si norme



Cazanul poate fi instalat numai de un service autorizat pentru instalatiile pe gaz. Pentru instalarea cazanului trebuie sa existe un proiect.

Cazanul trebuie sa fie cuplat la sistemul de incalzire, distributie gaz, retea electrica, la cosul de fum si la circuitul de apa calda menajera conform normelor in vigoare.

5.2  Posibilitati de amplasare



Cazanul VIADRUS G 100L este conceput pentru a fi pozitionat in spatii conforme cu normele in vigoare. Cazanul se poate amplasa in incaperi separate de edificiul locuit.

Amplasarea cazanului in conformitate cu normele antiincendiu:

1.      amplasarea la sol

-         cazanul trebuie sa fie asezat pe un postament ignifug sau zid de sprijin, cu o inaltime de min. 50 mm, zidul de sprijin de retinere sau postamentul trebuie sa depaseasca pe toate partile cazanul cu 15 mm.

2.      distanta de siguranta fata de materiale inflamabile

-         trebuie sa se pastreze distanta de siguranta necesara de 200 mm fata de materialele inflamabile cu grad de inflamabilitate B, C1 si C2 (conform normelor in vigoare)

-         pentru materiale inflamabile cu grad de inflamabilitate C3, care ard foarte usor (de exemplu hartie, lemn, carton, plastic etc.) distanta de siguranta este 400 mm

-         atunci cand nu se cunoaste nivelul de inflamabilitate al materialului trebuie sa se mentina o distanta de 400 mm.

tab. No. 8 -Grade de inflamabilitate

Grade de combustibilitate



A -incombustibile

Granit, caramizi, beton, etc

B – substante greu imflamabile

C1  - greu inflamabile

Lemn de stejar

C2 – mediu inflamabile

Lemn de pin

C3 – usor inflamabile

Asfalt carbon, carton, celuloza, polietilena, PVC etc.




Pozitionarea cazanului pentru manipulare:

-         in fata cazanului trebuie sa fie lasat un spatiu egal cu adancimea cazanului + 500 mm

-         in spatele cazanului spatiul dintre partea posterioara a cazanului si perete trebuie sa fie 400 mm

-         in lateralul cazanului spatiul liber trebuie sa fie de 600 mm

-         distanta  minima intre partile laterale ale cazanelor este 100 mm


Figura. No. 11 Pozitionarea cazanelor in camera cazanului

Numar de elementi

6

7

8

9

Putere kW

75

90

105

120

B

784

879

974

1069

L

1022

1022

1022

1022

Necesarul de aer:

Cazanul poate fi amplasat numai in spatii bine ventilate conform normelor in vigoare.

5.3  Tipuri de conexiuni recomandate pentru regulatoarele RVA



Prin realizarea comunicatiilor mutuale a regulatoarelor se poate crea un spectru larg de posibilitati solutionandu-se astfel sisteme complicate de incalzire, inclusiv o eventuala extindere in viitor a utilizarii dispozitivelor de reglare.

B5 – termostat de ambianta este posibil sa se utilizeze un senzor de camera QAA 30 sau un senzor de camera QAA 70 cu comanda la distanta pentru unii parametrii ai regulatorului RVA

B1, B2, B31 si B10 – este posibil sa se utilizeze senzorul submersibil de temperatura QAZ 21 (senzor in lacas) sau senzor de temperatura tip QAD 21.

B9 – este posibil sa se utilizeze numai senzor exterior de temperatura QAC 31




Sistem cu un singur circuit de preparare apa calda menajera

K         - cazan VIADRUS G 100 L

O         - boiler

T          - temperatura masurata

Q1       - pompa pe circuitul de incalzire

Q3       - pompa pe circuitul de apa calda sanitara

B2       - senzor cazan

B3       - senzor circuit apa calda menajera

B5       - senzor de camera

B9       - senzor exterior de temperatura

Cazan cu boiler incorporat pentru apa calda menajera.

Figura nr. 12 schema hidraulica a cuplarii cazanului VIADRUS G 100 LX1 echipat cu RVA 43.223

Sistem cu doua circuite de incalzire cu pompa si de preparare apa calda menajera




K         - cazan VIADRUS G 100 L

O         - boiler

T          - temperatura masurata

Q1       - pompa pe primul circuit de incalzire

Q2       - pompa pe al doilea circuit de incalzire

Q3       - pompa pe circuitul boilerului

Y1        - vana cu trei cai

B1       - senzor apa calda

B2       - senzor cazan

B3       - senzor circuit apa calda menajera

B5       - senzor de camera

B9       - senzor exterior de temperatura

Figura nr. 13 schema hidraulica a cazanului VIADRUS G 100 LX2 echipat cu RVA 43.223 si RVA 46.531



Sistem cu doua circuite de incalzire cu pompa si preparare apa calda menajera

K         - cazan VIADRUS G 100 L

O         - boiler

T          - temperatura masurata

Q1       - pompa pe primul circuit de incalzire

Q2       - pompa pe al doilea circuit de incalzire

Q3       - pompa pe circuitul bolierului

Y1        - vana cu trei cai pentru primul circuit

Y2        - vana cu trei cai pentru cel de-la doilea circuit

B1       - senzor apa calda

B2       - senzor cazan

B3       - senzor circuit apa calda menajera

B5       - senzor de camera

B9       - senzor exterior de temperatura

                               Cazan cu boiler incorporat pentru apa calda menajera.          Primul circuit        al dolea

                                                                                                                                                                       Circuit

Figura nr. 14.  Schema hidraulica a cazanului VIADRUS G 100 LX3 echipat cu RVA





Cascada de la 2 la 4 cazane si maximum 13 circuite de incalzire cu amestec fara incalzirea apei calda menajera

T          - temperatura masurata

Q1       - pompa circuit cazan

Q2       - pompa pe circuitul de incalzire

Y1        - vana cu trei cai

B2       - senzor cazan

B5       - senzor de camera

B9       - senzor exterior de temperatura

B10     - senzor cascada a temperaturii apei la iesirea din cazane

Figura nr. 15 Schema hidraulica a cazanului VIADRUS

G 100 LXX in cascada


Conexiune in cascada a 2 (max. 4) cazane, preparare apa calda menajera cu pompa racordata la cazan maximum 13 circuite de incalzire cu amestec

T          - temperatura masurata

Q1       - pompa circuit cazan

Q2       - pompa pe circuitul de incalzire

Q3       - pompa pentru boiler

Y1        - vana cu trei cai

B2       - senzor cazan

B3       - senzor apa calda menajera

B5       - senzor de camera

B9       - senzor exterior de temperatura

B10     - senzor cascada de temperatura a apei la iesirea

               din cazane

Figura nr. 16 schema conexiunilor cazanelor VIADRUS G 100 LXX in cascada


Conexiune in cascada de la 2 la 4 cazane, productie apa calda menajera cu pompa cu preparator separat de apa calda menajera si maximum 13 circuite de incalzire cu amestec

T          - temperatura masurata

Q1       - pompa pe primul circuit de incalzire

Q2       - pompa pe al doilea circuit de incalzire

Y1        - vana cu trei cai

Y3        - vana cu trei cai apa calda menajera

B2       - senzor cazan

B3       - senzor apa calda menajera

B5       - senzor de camera

B9       - senzor exterior de temperatura

B10     - senzor cascada de temperatura a apei la iesirea din cazane

Figura nr. 17 schema hidraulica a conexiunilor

cazanului VIADRUS G 100 LXX in cascad

5.


Comanda, livrare si montaj

6.1.Comanda

In comanda trebuie sa se specifice:

1.      marimea cazanului si reglajele cerute.

Cod de comanda

VIADRUS G 100 L X X X


Reglaje:

0 – Livrare standard: tablou electric echipat numai cu unitate de control, termomanometru si diafragme

1 – tablou electric echipat cu unitate de control, termomanometru si diafragme. Ambalate separat 1 regulatorul RVA 43.223, set de conectori SVA 43.223, terminal WAGO 43 cu 43 de fire, senzor submersibil B2 (tip QAZ 21).

2- tablou electric echipat cu unitate de control, termomanometru si borne. Ambalate separat regulatorul RVA 43.223, 1 regulator RVA46.531, set de conectori SVA 43.223 si SVA 46.531, terminal WAGO 46 cu 46 de fire, senzor submersibil B2 (tip QAZ 21)

3 – Tablou electric echipat cu unitate de control termomanometru si diafragme. Ambalate separat 1 regulatorul RVA63.280, set de conectori SVA 63.280, terminal panou de comanda WAGO 63 cu fire 63, senzor submersibil B2 (tip QAZ21).

Conexiunea regulatorului la panoul de comanda trebuie efectuata la fata locului.



Livrarea:

S-asamblat

R-asamblat


Marimea cazanului:

6 – 6 elementi            (75 kW)

7 – 7 elementi            (90kW)

8 – 8 elementi            (105 kW)

9 – 9 elementi            (120 kW)

2. Cantitati si tipuri de senzori : senzor exterior al temperaturii QAC 31

-         senzor submersibil de temperatura QAZ 21 (este posibil sa fie utilizat pentru incalzirea apei calde menajere).

-         Senzor de temperatura QAD 21

2.      Tipul aparaturii digitale:

-         senzor de camera QAA 70

-         senzor de camera QAA 50

6.2. Livrarea accesoriilor



Cazanul VIADRUS G 100 L este livrat pe palet ambalat in carton. La cererea clientului cazanul poate fi livrat dezasamblat (in componente).

Accesorii la cererea clientului:

-         regulator (conform codului de comanda) cu 1 senzor de imersie QAZ 21

-         cantiatea de senzori comandata (vezi capitolul 4.2. si 6.1.)

-         tipul de aparatura comandata (vezi capitolul 4.2. si 6.1.)

La cererea clientului accesoriile nu sunt incluse in pretul cazanului.


6.3. Montaj



1.        pozitionati cazanul in locul cerut (conform capitolului 5) conform proiectului. Cazanul nu trebuie sa fie ridicat pentru conductele de apa si gaz… Cazanul trebuie asezat pe un postament ignifug, perfect drept.

2.        Racordarea sistemului de incalzire trebuie sa fie realizata conform proiectului.



Numar de elementi

6

7

8

9

Putere pe gaz natural

75

90

105

120

D

225

250

250

250

T

661

756

851

946

T1

318,5

366

413,5

461

B

784

879

974

1069

L

1022

1022

1022

1022

Figura no. 18 marimile racordurilor

3.        realizati racordurile la cosul de fun

4.        racordati cazanul la conducta cu gaz

5.        conectarea regulatorului

5.1.           Demontati partea superioara si frontala a mantalei. Slabiti cele 2 suruburi laterale, care fixeaza panoul electric. Scoateti panoul electric din pinuri, rotiti-l in jos cu aprox. 90° si repuneti-l in partea de jos a panoului.

5.2.           Conectati cazanul la reteua electrica prin cabluri cu diametru min 3X0.5 mm2 (acest cablu nu face parte din furnitura). Urmatoarele puncte (5.3. – 5.7.). trebuie sa se realizeze numai in cazul instalarii regulatoarelor.

5.3.           Scoaterea diafragmelor: pentru versiunea 1 - diafragma mare

pentru versiunea 2 – toate diafragmele

             pentru versiunea 3 – o difragma mare si una mica

5.4.           decuplati conexiunile dintre cleme 11 – 12 (cablul no. 39)

5.5.           conectati la bornele corespunzatoare de pe regulator conectorii corespunzatori. Sirul de cleme WAGO ca de altfel si patul de cabluri fiind in tablou, instalati regulatorul asigurandu-l pe panou prin 2 suruburi. Fixeaza terminalul panoului WAGO I conform schemelor de utilizare ale regulatorului.

5.6.           Conectati senzorul submersibil B2 QAZ 21) la regulator, ducand capilarul senzorului prin bucsa libera a tabloului electric care se afla in partea stanga.

5.7.           Conectati ceilalti senzori conform proiectului. (fara conectarea senzorului exterior de temperatura QAC

             31 (regulatorul nu poate functiona automat.)





manta superioara

                    surub

panou

lateral

suport

partea

        laterala a

         mantalei

Figura no. 19 Pozitia de montaj a panoului electric al cazanului VIADRUS G 100 L XX

6.        Umplerea instalatiei cu apa. Apa pentru umplerea cazanului si a sistemului de incalzire tebuie sa fie limpede si incolora, lipsita de ulei, de particule in suspensie si substante agresive din punct de vedere chimic. Duritatea apei trebuie sa fie conform cu standardele in vigoare, in cazul in care duritatea apei nu este conforma cu norma mentionata, aceasta apa trebuie sa fie tratata.

7.        Sistemul si cazanul trebuie sa fie perfect aerisite dupa ce s-a umplut sistemul si cazanul cu apa.

8.        Reglaje utilizate pentru tipul de regulator RVA…

Pe timpul sezonului de incalzire trebuie sa se mentina intotdeauna volumul de apa in sistem si sa se efectueze regulat evacuarea aerului din sistem. Apa din cazan si sistem nu trebuie sa fie evacuata decat in cazuri exceptionale cum ar fi reparatii etc. Sistemul poate fi reumplut cu apa numai dupa ce cazanul este racit.




                                    Manta superioara





                                                                                                                                                  Colector gaze arse

                                                                                                                                                       Manta dreapta

                                                                                                                                                   Manta posterioara

                                    Manta stanga

                                 Iesire apa calda( tur)

                               Corpul cazanului

                                                                                                                                                 Intrare apa(retur)

Valva de gaz

                                                                                                                                      Baza cazanului cu izolatie

                                                                                                                           Suport

                                   Arzator

Tablou

electric

Manta


frontala

                                                                                                                              clema

                                                                                                                surub cap conic



Figura no. 20 partile componente ale cazanului VIADRUS G 100 L XX





7.  Punerea in functiune



Punerea in functiune a cazanului, reglarea puterii termice, reparatiile sau alte operatii pot fi efectuate numai printr-un service special organizat si autorizat pentru operatiile mentionate mai sus.

7.1.  Verificati urmatoarele inaintea operatiei de punere in functiune a cazanului



Inaintea punerii in functiune a cazanului  trebuie sa se verifice:

a.      ca sistemul este umplut cu apa (manometru)

b.      reglarea termostatelor:

termostat de siguranta               105°C

termostat cazan                           85 °C

      termostat gaze arse                                 70 °C

c.      presiunea de alimentare cu gaz inaintea cazanului (1.8 kPa) si dezaerisirea din racordul de  gaz.

d.      conectarea la reteaua electrica  230 V/50 HZ cu protectie corecta si comutarea termostatelor (cazan si termostat gaze arse)

e.      racordarea la cos

f.        aprinderea (verificati cu alimentarea cazanului cu gaz inchisa) ;

-         verificati prin ascultare daca s-au produs scantei pe electrodul de aprindere

-         apasati butonul de initializare a scanteii timp de 5 sec.

-         deoarece este inchisa alimentarea cu gaz, semnalarea defectelor la unitatea de control trebuie sa functioneze (vezi figura no. 22)

-         realizati deblocarea functionarii automate prin apasarea butonului de deblocarea pentru functionare automata si semnalizare (vezi fig. 22)

7.2. Punerea in functiune



Cazan echipat numai cu unitate de control

Faza I                                  Deschideti gazele si apa in sistemul de incalzire

Faza a-II-a                  comutati pe pozitia principala a-II-a a comutatorului (II – operatii manuale, I – operatii automate – daca dispozitivul de reglare nu este conectat aceasta pozitie nu este in functiune).

Faza a-III-a                 daca totul este in regula , se activeaza prima treapta a arzatorului si dupa 3 secunde se activeaza de asemenea si a doua treapta a arzatorului. Ciclul de pornire se incheie cu aceasta si cazanul functioneaza la putere termica 100%. In cazul in care s-a incheiat ciclul de pornire si arzatorul nu porneste, pe tabloul de control se va aprinde lampa de semnalizare defectiuni (vezi figura 22). Daca cazanul nu a pornit, trebuie comutat intrerupatorul principal, si sa se depisteze si sa se repare defectiunea (vezi. Capitolul 10) si dupa aceea se repeta tot procesul de pornire.

Faza a-IV-a                reglarea puterii de incalzire conform capitolului    no. 7.3

Faza a-V-a                  efectuati teste de incalzire.

Cazanul este echipat cu cateva regulatoare

1.      Deschideti vanele de gaze si toate sistemele de inchidere ale sistemului de incalzire.

2.      Aduceti comutatorul principal in pozitia  II (operatii automate).

3.      Daca totul este in regula, prima treapta a arzatorul incepe sa functioneze in prima treapta de aprindere

(putere termica scazuta), in cazul in care este necesara o putere termica mai mare va porni cea de-a doua treapta a arzatorului (putere nominala). In cazul in care s-a incheiat ciclul de pornire si arzatorul nu porneste, pe tabloul de control se va aprinde lampa de semnalizare defectiuni (vezi figura 22). Daca cazanul nu a pornit, trebuie inchis intrerupatorul principal si sa se depisteze si apoi sa se repare defectiunea (vezi. Capitolul 10) si numai dupa aceea repeta tot procesul de pornire. Intr-o secventa operationala normala treapta I si a II a sunt comutate conform necesarului de caldura a ciclului de incalzire. Modul de comutare al arzatoarelor si pompei se optimizeaza pe timpul functionarii.

4.      Reglati puterea  termica conform capitolului no. 7.3.  Pentru  testarea  incalzirii reglati regulatorul in  regimul

       “ evacuare rapida prin cos”. In acest regim de functionare cazanul funtioneaza la putere nominala (cu toate reglajele regulatorului).

5.      Efectuati testul functionarii incalzirii.


 7.3.  Reglarea puterii cazanului



1.      punerea cazanului in functiune

2.      masurarea presiunii de alimentare cu gaz

3.      inainte de a efectua reglajele lasati cazanul sa functioneze o perioada (pentru stabilizarea presiunii pe

      arzator)

4.      conectati manometrele (conducte - U) in locurile de masurat a gazului pe ambele sectiuni ale arzatorului

5.      masurati pe contoar debitul de gaz si daca nu este potrivita pentru puterea nominala (vezi tab. 2), reglati

cantitatea de gaz ai debitul de gaz pe ambele regulatoare (valoarea presiunii tebuie sa fie aceeasi). Reglati presiunea pe regulatorul de presiune gaz (presiune gaz), care este scrisa in tabelul No. 2.

6.      Masurati concentratia de CO2, CO, NOx in produsele de combustie.



                                                                                                                                          Teaca pentru surub de

                                                                                                                                           reglare

marimea presiunii gaze lor

la intrare

                                                                                                                                           Regulator de presiune

                                                                                                                                            gaz

Masurarea presiunii gazului la iesire(aceeasi cu presiunea arzatorului



         Intrarea gazului

         In valve

Figura no. 21 electroventil honeywell VR 4605 A

       8. Operatii de exploatare pentru utilizator

Cazanul functioneaza automat conform reglajelor efectuate de dispozitivele de reglare si uilizatorul efectueaza numai urmatoarele operatii

1.          Pornirea si inchiderea cazanului cu butonul de pe panoul de comanda al cazanului

2.          controlul functionarii cazanului de regulator

3.          reglarea si verificarea temperaturii apei cerute in domeniul cuprins intre 0 si 85°C pe termostatul cazanului

4.          comutarea intre manual (cazanul este controlat numai de termostatul cazanului, pompa circuitului de incalzire este inca pornita, in versiunea echipata cu regulator RVA 63.280 este comutata numai pe pompa primului circuit de incalzire) si automat (cazanul este controlat de regulator).

5.          In cazul unor defectiuni se aprinde lampa de semnalizare defectiuni pe tabloul de control

6.          Deblocarea termostatului de siguranta. Atunci cand cazanul este inchis de termostatul de siguranta astfel incat s-a aprins lampa de semnalizare “SUPRAINCALZIRE” pe panoul de control.

Deblocarea termostatului gazelor arse.


Intrerupator principal

Lampa de semnalizare supraincalzire

Deblocarea automata cu lampa de semnalizare defectiuni

Siguranta fuzibile 2.5 A

Diafragmele regulatoarelor RVA

termometru

deblocarea termostatului de gaze arse

deblocarea termostatului de siguranta

termostatul cazanului

comutator manual/automat I

termomanometru

manometru




Figura no. 22 tablou de comanda standard al cazanului Viadrus G 100 LXX

IMPORTANT

1.      Accesul la cazan va fi permis numai persoanelor adulte.

2.      Cazanul este racordat la o retea electrica stabila de 220 V / 50 Hz cu protectie corecta (impamantarea)

3.      Daca nu este utilizat o lunga perioada de timp, deconectati cazanul de la reteaua electrica.

4.      Camera cazanului trebuie mentinuta curata si fara praf.

5.      Daca exista pericolul de producere sau patrundere accidentala a gazelor combustibile in camera cazanului, sau in cazul unor lucrari care ar putea sa mareasca pericolul declansarii unui incendiu sau explozii, cazanul trebuie sa fie scos din functiune inainte de a incepe aceste lucrari.

6.      Este interzisa amplasarea materialelor combustibile pe cazan sau la o distanta inferioara celei de siguranta fata de cazan.

7.      Instalarea, pornirea cazanului si reparatiile pot fi realizate numai de centrele service specializate de producator.

8.      Trebuie sa se realizeze o data pe an operatiile de revizie uzuala a cazanului.

      9. Intretinere

Instalarea, pornirea cazanului si reparatiile pot fi realizate numai de centrele service specializate de producator.

1.      Deconectati cazanul de la reteaua electrica.

2.      Intrerupeti alimentarea cu gaz a cazanului

3.      Intrerupeti alimentarea arzatorului cu gaz.

4.      Deconectati cablurile electroventilelor si ale electrozilor.

5.      Demontati placa arzatorului de pe corpul cazanului.

6.      Scoateti arzatorul din camera de combustie.

7.      Scoateti capacul si izolatia.

8.      Desurubati capacul colectorului de gaze arse

9.      Verificati suprafata de incalzire a cazanului si efectuati spalarea chimica (de exmeplu cu METANOTHERM)

-


utilizati spray chimic pe suprafata de incalzire

-         montati mantaua, colectorul de gaze arse si capacul

-         puneti in functiune arzatorul

-         utilizati spray de curatat prin orificiile din spatele arzatorului (orificiul pentru alimentare cu aer secundar) si

      sprintre fiecare tub in parte.

1.      In cazul in care se gasesc multe impuritati pe suprafata de incalzire efectuati urmatoarele operatii:

-         introduceti solutie de curatat in orificii si asteptati aproximativ  10 minute

-         spalati cu apa suprafata de incalzire

-         indepartati impuritatiile de pe suprafata arzatorului

-         montati arzatorul, alimentarea cu gaz si racordurile la electroventile

-         fixati capacul colectorului de gaze arse

-         montati capacul

-         verifciati dimensiunea conductelor de alimentare cu gaz pe timpul functionarii

2.      Verificati tuburile arzatorului. In cazul impuritatiilor;

-         deconectati piciorusele de siguranta ale baghetelor ceramice

-         indepartati cu peria si aspiratorul impuritatiile din orificiile tuburilor

-         montati baghetele posterioare

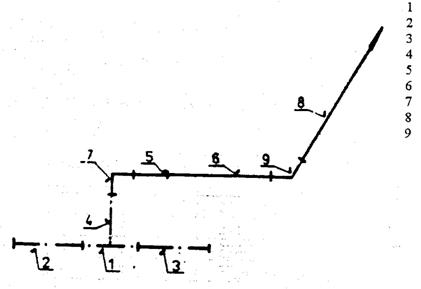

                                                                                                               tub 1” L – 100

                                                                                                               tub  ¾”

                                                                                                               tub  ¾”

                                                                                                               tub  1” L – 90

                                                                                                               insurubati 1”

                                                                                                               tub  1” L 3

                                                                                                               cot  1” 90° cu filet interior si exterior

                                                                                                               tub  1” L 752

                                                                                                               cot  1” 90° cu filet interior

Numar Elementi

L3

6

225

7

275

8

370

9

370




                                                                                pozitiile 1 – 4 sunt livrate complet ca parti sudate



figura no. 23 Schema alimentarii arzatorului cu gaz

7.          Defectiuni si remedii

Reparatiile pot fi efectuate numai de centrele service specializate de producator. Beneficiarul poate efectua reparatiile indicate prin simbolul “*”

9.        DEFECTIUNI SI REMEDII

Reparatiile pot fi efectuate numai de catre service autorizat specializat de firma producatoare. Utilizatorul final poate efectua reparatiile indicate cu simbolul “*”.

DEFECTIUNI

CAUZE

SIMBOL

REMEDII

1. Dupa  comutarea cazanului nu se aprind lampile de semnalizare de pe intrerupatorul principal

Cazanul nu este alimentat cu tensiune

Verifciati tensiunea

Lampa de semnalizare defecta

Schimbati intrerupatorul

2. cazanul nu poate fi pornit – electrodul nu se aprinde

Defectiune automatizare

Schimbati automatizarea

Cablurile catre electrodul de aprindere sunt intrerupte

Verificarea conexiunilor electrodului cu inalta tensiune de alimentare a automatizarii

Electrod defect

Schimbati electrodul

3. Cazanul nu poate fi pornit – pot aparea scantei zgomotoase

Firele prost conectate sau electrodul defect

Verificati electrozii si conexiunile cablurilor de aprindere si conductorul nul

4. Cazanul nu porneste – aprinderea cu electrod cu scanteie (pe tabloul de control se aprind lampile de semnalizare  defectiuni)

Intreruperea alimentarii cu gaz

Verificati presiunea gazului de alimentare

*

Verificati dispozitivul de inchidere gaz al consumatorului

Aer in conducta cu gaz

Eliminati aerul

Electroventilul nu se deschide

Schimbati electroventilul

5. Cazanul porneste si se opreste dupa o scurta perioada de timp si pe tabloul de comanda se aprind lampile de semnalizare defectiune

Conectare gresita a conductorilor de nul si faza

Verificati si schimbati conexiunile

Clema U – conductor de faza

Clema N – conductor de nul

Diametre gresite pentru duzele arzatorului

Verificati daca diametrul duzelor pe arzator este conform cu valorile din tabelul no. 2

Filtrul de impuritati pozitionat inaintea electroventilului este colmatat

Curatati filtrul pozitionat inaintea electroventilului

6. Cazanul nu poate porni – decuplati termostatul de siguranta (pe tabloul de comanda se semnalizeaza supraincalzirea)

Defectiune termostat cazan

*

Deblocarea se efectueaza pe unitatea de control TB

Apa putina in circuit

*

Verificati presiunea apei in circuit si eventual completati circuitul cu apa

Verificati presiunea in vasul de expansiune (daca sistemul de incalzire este sistem inchis)

Circulatie scazuta apa in circuit

Verificati functionarea pompelor de circulatie

7. Blocarea termostatelor de gaze arse

Cos infundat

Curatati cosul

Vantul puternic poate inversa sensul de parcurgere al gazelor arse

Deblocati termostatul gaze arse actionand butonul “DEBLOCARE” de pe panoul de comanda



Defectiunile de functionare a regulatoarelor RVA sunt descrise in documentatia tehnica a acestor regulatoare.

11. Garantie

Producatorul elibereaza garantie de 24 de luni de la data expedierii cazanului.








Politica de confidentialitate

DISTRIBUIE DOCUMENTUL

Comentarii


Vizualizari: 2421
Importanta: rank

Comenteaza documentul:

Te rugam sa te autentifici sau sa iti faci cont pentru a putea comenta

Creaza cont nou

Termeni si conditii de utilizare | Contact
© SCRIGROUP 2019 . All rights reserved

Distribuie URL

Adauga cod HTML in site
