CALCULUL DE REZISTENTA AL CILINDRULUI – PRESA HIDRAULICA

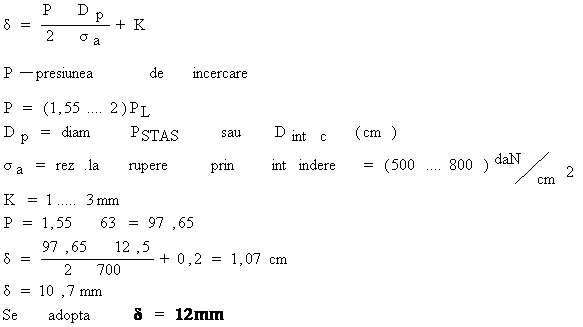

1.Calculul grosimii pertelui

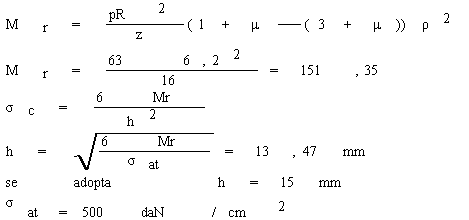

2.Calculul capacului

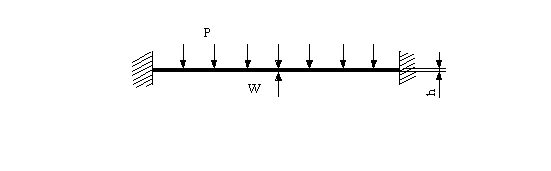

Se considera capacul ca o placa circulara incastrata pe contur.

z-nr. de suruburi

h-grosimea minima a capacului

3.Calculul suruburilor

forta de strangere :

P-forta datorata presiunii

P=63000 daN

Fo-forta de prestrangere initiala

Fo>(1-x)P    conditia de realizare a etanseitatii

x=0,2..0,3 deoarece sunt doua placi fixate concentric cu suruburi

Se adpta x=0,2

Fo=(1-x)P=(1-0,2)P=0,8 63000=50400 daN

F=Fo+P=50400+63000=113400 daN

Pentru realizarea etansarii intre capac si corpul cilindrului strangerea se realizeaza cu 16 suruburi din grupa 8.8. cu caracteristicile:

Fs-forta ce solicita fiecare surub

diametru unui surub:

se adopta un surub M12

4.Calculul tijei la flambaj

Cs(coeficient de siguranta)=2,53,5

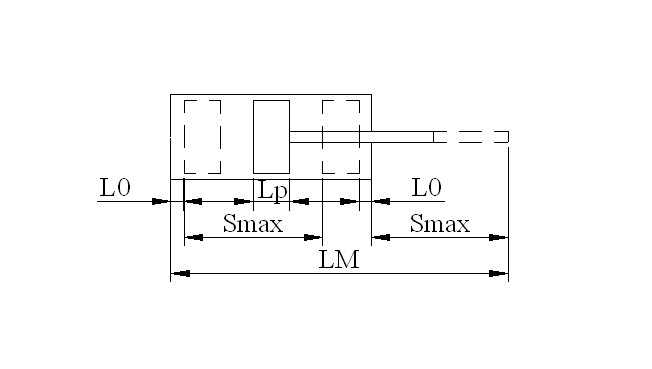

LM=2Smax+Lp+2lo

E-modul de elasticitate longitudinal

I-moment de inertie

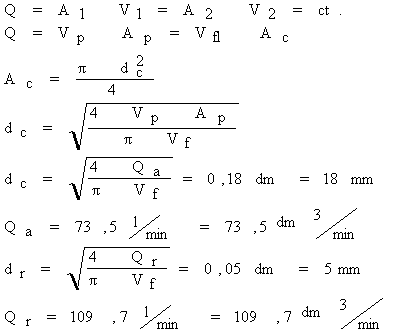

12. CALCULUL CONDUCTELOR

Se adopta diametrul conductei STAS

Qa=73,5 (P2)

Qr=109,7 (P1+P2)


P1    Q p

Q1=45 l/min

P2 Q p

Q2=75 l/min
