APARATE GIROSCOPICE



*Notiuni despre giroscop. Giroscopul cu doua si trei grade de libertate. Moment giroscopic.

1. Definitia giroscopului

Numim giroscop un corp solid cu punct fix caruia in jurul unei axe proprii i se imprima o viteza mare de rotatie (axa de rotatie este si o axa de simetrie).

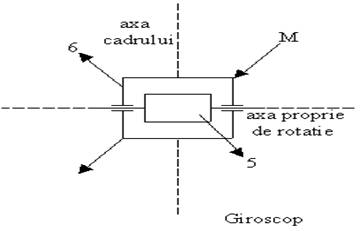

2. Giroscopul cu doua grade de libertate

Se compune din: rotor (5) si cadru de suspensie (6). Constatam ca miscarea poate avea loc dupa axa proprie de rotatie cat si dupa axa cadrului, ca urmare putem spune ca avem de-a face cu un giroscop cu doua grade de libertate.


Aparatul ce foloseste acet gen de giroscop este indicatorul de viraj.

3.Giroscopul cu trei grade de libertate




Este format din:

 - rotor caruia i se imprima o viteza mare de rotatie in jurul axei de simetrie.

- primul cadru de suspensie pe care-l mai numim cadru interior si care permite miscarea in jurul axei verticale numita la randul ei axa cadrului interior.

Obs. Locul primului cadru va fi luat chiar de carcasa rotorului care se numeste " girocamera" .

- cadrul exterior (al doilea), permite miscarea dupa axa longitudinala, numita "axa cadrului exterior"

Cele trei axe se intalnesc intr-un punct fix care coincide cu centrul de greutate si de simetrie al rotorului.

Intrucat giroscopul analizat se poate misca dupa trei axe de rotatie el se numeste giroscop cu trei grade de libertate.

Acest gen de giroscoape se utilizeaza la Giroorizont si la Girodirectional.

2.74. Legile giroscopului

Legea I-a

Axa principala sau axa proprie de rotatie a giroscopului tinde sa-si pastreze nemodificata pozitia in spatiu si timp, atata timp cat asupra giroscopului nu actioneaza forte si momente perturbatoare.

Legea II-a

Daca asupra giroscopului actioneaza forte sau momente perturbatoare atunci el isi modifica pozitia axei proprii de rotatie. Aceasta miscare se numeste  precesie .

Miscarea de precesie nu se mai supune legilor obijnuite ale inertiei. Astfel, daca actionam cu o forta asupra cadrului exterior giroscopul precesioneaza intr-un plan perpendicular pe directia fortei.
