Dispozitive de tractiune - salvare montana

Dispozitivele de tractiune sunt folosite in operatiunile de salvare pentru usurarea efortului fizic, la tractionarea diferitelor sarcini (accidentat, dispozitiv de transport).



1 Scripeti

Scripetii sunt dispozitivele cele mai simple si usor de manevrat la tractionarea sarcinilor.

Cu ajutorul mai multor role (vezi fig. 42, 43 - cap. 3) si blocatoare (vezi fig. 44, 45 - cap. 3), se pot realiza sisteme de scripeti. La realizarea scripetilor se pot folosi corzi dinamice cu diametrul de 10.5 mm. si cu o rezistenta cuprinsa intre 23 si 29 KN. De asemnea este recomdat sa se foloseasca carabiniere curezistenta minima de 38 KN.

Vom enumera trei dintre aceste sistem, considerate uzuale:

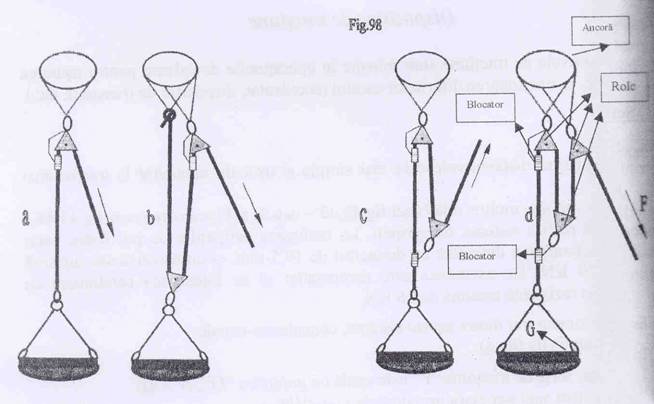

  • Scripeti simpli (fig. 98, a). In acest caz, forta de tractiune "F" este egala cu greutatea "G", (F=G)

In acest sistem sunt necesare urmatoarele materiale:

    • Coarda
    • Blocator
    • Rola simpla - 1 buc.
  • Scripeti de gradul II (fig. 98, b). In acest caz F=G/2 si sunt necesare urmatoarele materiale :
    • Coarda
    • Blocator (sau nod Prusik)
    • Rola simpla - 2 buc.
  • Scripeti de gradul III (fig. 98, c), cu tractiune opusa greutatii . In acest caz F=G/3 si sunt necesare urmatoarele materiale :
    • Coarda
    • Blocator (sau nod Prusik) - 2 buc.
    • Rola simpla - 2 buc.
  • Scripeti de gradul III (fig. 98, d), cu tractiune in directia greutatii . In acest caz F=G/3 si sunt necesare urmatoarele materiale :
    • Coarda
    • Blocator (sau nod Prusik)
    • Rola simpla - 3 buc.

La folosirea scripetilor se recomanda ca tractiunea sa se faca cursiv, sa nu se traga in socuri, aceste

socuri riscand sa forteze prea mult punctul de amaraj al scripetelui.

2 Troliul

In prezent, firmele producatoare de astfel de dispozitive au diversificat gama acestora, principala diferenta fiind modul in care se face recuperarea cablului sau a corzii statice :

  • Prin rotire cu ajutorul manivelelor
  • Prin miscare de  du-te - vino , cu ajutorul unui singur brat
  • Prin rotire, cu ajutorul unor motoare cu combustie

Troliile cu cablu folosesc role cu 100 m de cabvlu, cu diametrul cuprins intre 5 si 6 mm., cu o

rezistenta de 18 KN.

Foarte importante la folosirea troliilor sunt urmatoarele :

verificarea cablului, pentru a un avea toroane rupte

ancorarea trebuie facuta in asa fel incat in timpul manevrelor troliul sa ramana fix.



Punctele de ancorare trebuiesc bine alese. Se recomanda folosirea pitoanelor de expansiune si a prizelor naturale.

directia de tractiune trebuie sa fie pe axa longitudinala a troliului

cablul nu are voie sa se sprijine direct de margini stancoase. Pentru evitarea acestora se

monteaza role de protectie.

clestele de blocare trebuie astfel montat pe cablu incat accesul la el sa fie usor

in timpul operatiunilor in care se utilizeaza troliul, salvatorii montani careexecuta

manevrele sunt obligati sa poarte manusi de protectie.

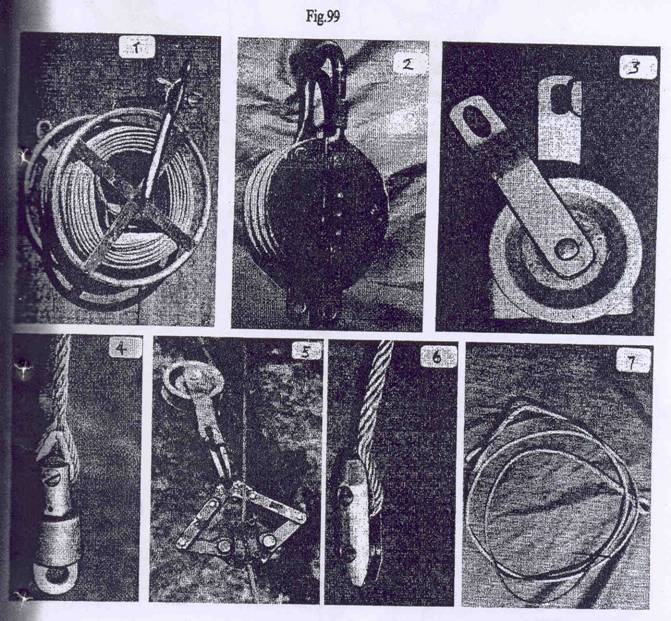

In cadrul operatiunilor de tragere sau coborare cu ajutorul troliului, sunt folosite mai multe accesorii indispensabile (fig. 99):

  1. Rola cu cablu 5. Clestele pentru blocarea cablului
  2. Saiba de franare 6. Brida pentru innadirea cablului
  3. Rola pentru dirijarea cablului Cablu de ancoraj
  4. Vartej pentru detensionarea cablului 8. Carabinierade forta (metalica), cu siguranta, cu

rezistenta de 3500 kgF (vezi fig. 17, 18 - cap.3)

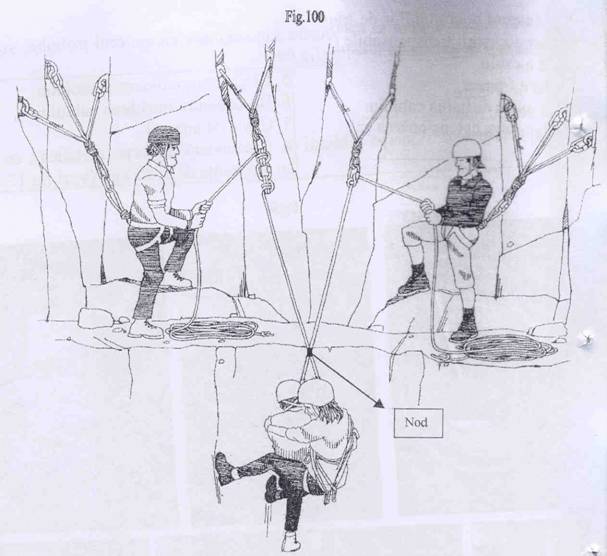

Atentie! Este obligatoriu ca la toate operatiunile care se executa cu ajutorul scripetilor sau troliului, sarcina care trebuie ridicata sau coborata sa fie asigurata cu o coarda separata, trecuta printr-un dispozitiv de franare sau folosindu-se nodul semicabestan. Aceasta coarda de siguranta se va fila intr-un punct de amaraj separat de restul amarajelor (fig. 100).

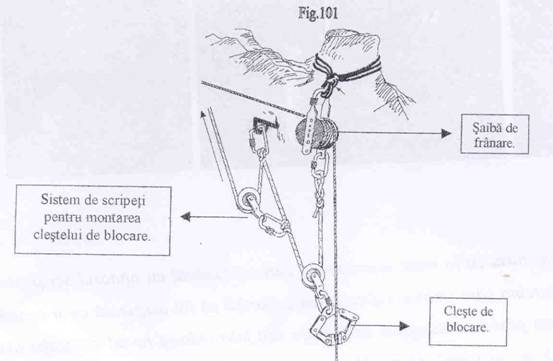

Exemplu de montare a dispozitivelor auxiliare ale troliului, in cazul in care se coboara o sarcina (fig. 101).
