INTERFATA 3D Studio MAX

calculatoare

+ Font mai mare | - Font mai mic




DOCUMENTE SIMILARE

Trimite pe Messenger
PROGRAMAREA CALCULATOARELOR
Aplicatii ale postei electronice
Administrarea datelor Undo Oracle9I
Limbajul algoritmic (pseudocodul)
Structuri de stocare Oracle9I
Retele de calculatoare. Internet
Arhitectura unui sistem informatic cu baze de date
Linux Firewalls Using iptables
Tehnici de planificare
PROCESOARE INTEL X86


Aplicatii multimedia si documente hypertext




Informatia = marfa usor de distribuit

Retelele de distributie exista dar sunt insuficient exploatate

Obiectul cursului prezentarea tehnologiilor informatice utilizate la prezentarea ('ambalarea') corespunzatoare a informatiei :

realizarea secventelor animate ;

realizarea si manipularea imaginilor ;

realizarea si integrarea sunetului ;

realizarea paginilor WEB si a unui site WEB ;

Instrumentele care se vor studia si utiliza :

3D Studio MAX (modelare 3D, animatie)

HTML 4 (pagini WEB)

elemente de UNIX, programare in C sub UNIX (realizare de pagini WEB active pentru culegeri de informatii sau realizare de activitati comerciale pe INTERNET)

programe de asistenta (Paint Shop PRO, NETSCAPE, FTP Explorer, Telnet)

Volumul de activitate : 2 ore curs, 3 ore aplicatii si 2 ore proiect (invatamant la distanta), 14 saptamani.

Cunostinte initiale necesare

Bazele utilizarii calculatorului IBM-PC,

Programarea calculatorului IBM-PC in C ANSI

Rezultate scontate

realizarea independenta a unor animatii 3D complexe ;

realizarea si publicarea pe un server UNIX (LINUX) a unui site WEB ;

capacitatea de a participa intr-o echipa de realizatori de aplicatii multimedia.

INTERFATA 3D Studio MAX

3D STUDIO este specializat in crearea si animarea unor obiecte virtuale. Programul permite modelarea corpurilor (deformare, adaugarea unei texturi etc.) si deplasarea lor, putand impune traiectorii si legi de miscare.

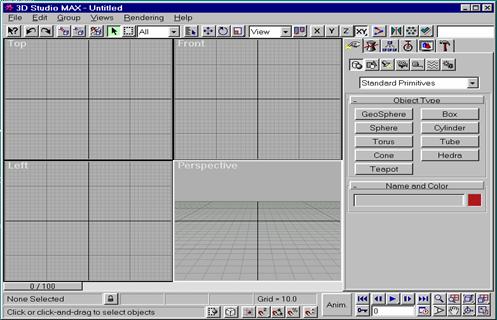

3DStudio MAX are o interfata unica pentru crearea obiectelor si animarea lor. Ca si alte aplicatii WINDOWS 3D STUDIO ofera un spatiu de lucru, butoane, un panou de comanda, o bara de stare si un sistem de control al desfasurarii deplasarilor in timp.







derularea animatiei


Configurarea vederilor (de sus, din fata, din stanga, in perspectiva aceasta fiind aranjarea implicita) este posibila alegand vederile si amplasarea lor pe ecran selectand Views Viewport Configuration Layout


Acelasi efect se obtine cu mouse-ul : clic cu butonul din dreapta intr-o fereastra care apare in Layout, sau clic cu acelasi buton pe titlul unei vederi (viewport) din spatiul de lucru. In ambele cazuri apare un meniu derulant si se selecteaza configuratia dorita.

Vederile se aleg cunoscand caracteristicile lor :


reprez. in perspectiva, cu linii de fuga, reda imaginea reala a obiectului;



utilizator, axonometrica, fara linii de fuga;

din fata,din spate, de sus, de jos, din stanga, din dreapta;

camera, reda imaginea obiectului vazut printr-o camera de luat vederi.

Butoanele de transformare de vizualizare standard : zoom, cadraj, deplasare, rotatie, dimens.normala / extinsa se afla la baza ecranului, in dreapta :




Comut. dimens.normala - extinsa



Axele, X, Y, si Z, formand un sistem triortogonal, permit restrictionarea deplasarilor unui obiect. 3D Studio MAX opereaza cu 3 sisteme de coordonate :

sistemul de coordonate general defineste pozitia obiectului in raport cu o origine a spatiului virtual;

sistemul de coordonate local defineste originea si orientarea unui obiect in raport cu sistemul general si pozitioneaza elementele sale componente ;

sistemul de coordonate de mapare (UVW) se aplica doar imaginilor in format bitmap utilizate ca si texturi ale obiectelor

Transformarile folosite pot fi simple manipulari (deplasari,rotatii),

sau redimensionari (scalari).

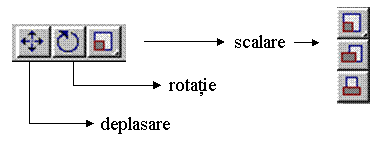

Butonul pentru scalare provoaca afisarea unui meniu derulant care permite selectarea modului de scalare dorit : uniforma dupa cele trei axe, neuniforma, combinata.

La definirea unei transformari se poate defini de asemenea centrul folosit la realizarea transformarii :

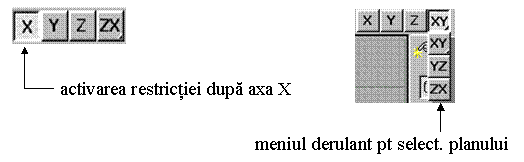

Restrictionarea deplasarii ofera posibilitatea de a opera transformari dupa o anumita axa sau dupa un anumit plan. Modul normal de lucru al aplicatiei 3D Studio MAX este mentinerea in stare activa a tuturor butoanelor (X, Y si Z), ceea ce permite deplasarea libera a obiectelor in spatiul virtual. Exista insa posibilitatea de a deplasa obiectele doar dupa o axa, activand unul dintre butoane, sau dupa un plan, alegandu-se planul dorit din meniul derulant corespunzator :

O facilitate in plus este utilizarea tastaturii pentru schimbarea restrictiilor:

F5

selecteaza axa X

F6

selecteaza axa Y

F7

selecteaza axa Z

F8

selecteaza planul

(apostrof)

schimba axele cu planul

(tilda)

schimba planele



Impunerea unei deplasari prin

valori absolute sau relative


Grila permite cunoasterea pozitiei obiectului. Exista doua tipuri de grile:

grile locale (in numar de 3) vizibile in momentul creerii obiectului :

grila verticala (corespunzatoare planului XY);

grila laterala, (corespunzatoare planului YZ);

grila orizontala, (corespunzatoare planului XZ).

obiectul-grila faciliteaza pozitionarea unui obiect pe o grila atipica (de ex. inclinata)

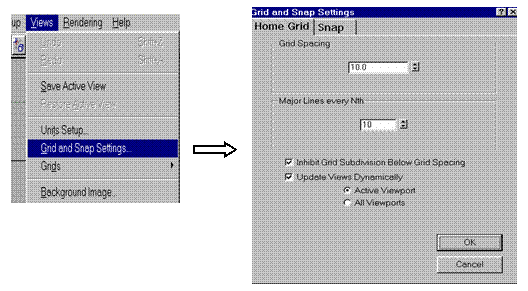

Pasul grilei si culoarea fondului se stabilesc selectand Views

Grid and Snap Settings Home Grid pentru pasul grilei

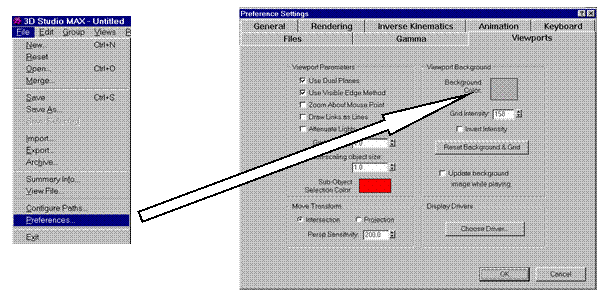

respectiv File Preferences Viewports Background Color pentru schimbarea culorii fondului.


Exercitii fundamentale :

a)    deschiderea unui nou document

Deschiderea unui nou document se poate face in doua moduri:

in urma reinitializarii interfetei cu File Reset, in acest caz sunt restaurati toti parametri definiti implicit de 3D Studio MAX, pierzandu-se parametrii provizorii stabiliti intr-o sedinta de lucru anterioara ;

se poate deschide un document cu File New, in acest caz apare o caseta de dialog, propunandu-ne 3 posibilitati:




b)    crearea obiecteloor (primitivelor grafice) elementare

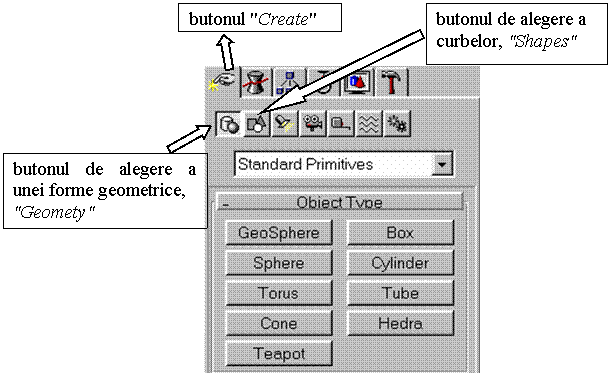

1. Se apasa butonul Create


2. Se selecteaza o categorie : forma geometrica 3D, curba, sursa de lumina, camera de luat vederi ;

3. Se selecteaza obiectul (cilindru, sfera, ) ;

4. Se deseneaza obiectul in viewportul potrivit (vederea potrivita) ;

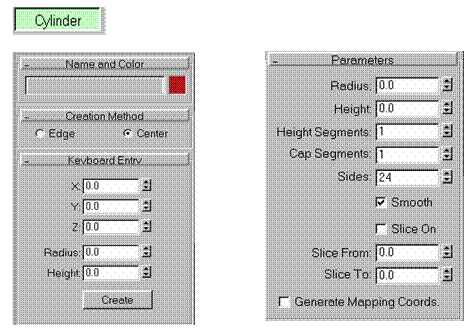

5. Se impun dimensiunile corecte ale obiectului ;


6. Se deplaseaza obiectul in pozitia dorita (translatii, rotatii).

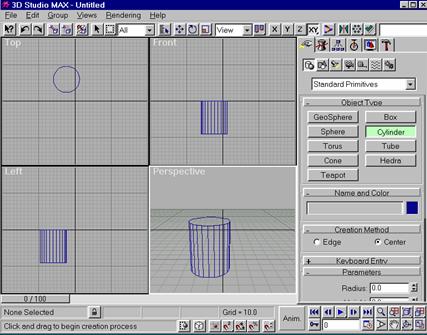

Rezultat posibil :




Exemplu:

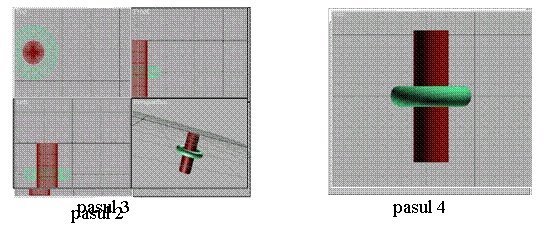

Sa se modeleze obiectele din figura:



Pasul 1: generarea cilindrului ;

Pasul 2: generarea torului ;

Pasul 3: deplasarea torului ;

Pasul 4: vizualizarea obiectelor.

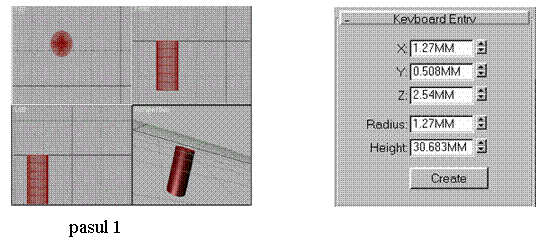

(obs. generarea si deplasarea obiectelor se vor face succesiv cu ajutorul mouse-ului, respectiv introducand valori de la tastatura)


sau
