Instrumentul Outline (Contur)

Acest instrument este folosit pentru modificarea conturului unui obiect, atat pentru modificarea grosimii conturului cat si pentru modificarea culorii lui. Acest instrument contine un meniu "explosiv", ce apare daca se tine apasat cateva secunde mouse-ul pe simbolul instrumentului.

Comenzile meniului "explosiv" Outline

Butonul #1 deschide fereastra de dialog Outline Pen. De aici puteti seta optiunile de grosime si forma a conturului.

Butonul #2 deschide fereastra de dialog Outline Color pentru culoarea conturului. Aceasta fereastra este identica cu cea a comenzii Fill (Umplere) si nu va fi studiata deci in continuare.

Butonul #3 deschide meniul-jaluzea Pen (Pen RollUp). Acest meniu este folsit pentru schimbarea mai rapida si usoara a atributelor conturului.

Butonul #4 seteaza atributul "fara contur". Acest atribut face ca obiectul careia i se aplica operatia respectiva sa aiba contur zero.

Butoanele de la #5 la #10 ofera diferite grosimi uzuale de lucru pentru contur. Optiunea #5 se numeste Hairline (fir de par) si stabileste cea mai mica grosime posibila pentru un contur. Este grosimea obisnuita de lucru.

Butoanele #6-#10 ofera grosimile de ½, 2, 8, 16 respectiv 24 de puncte. Un punct are a 72-a parte din un tol (inch), adica de exemplu o litera de 72 de puncte va fi inalta de un inch (~2.5 cm).

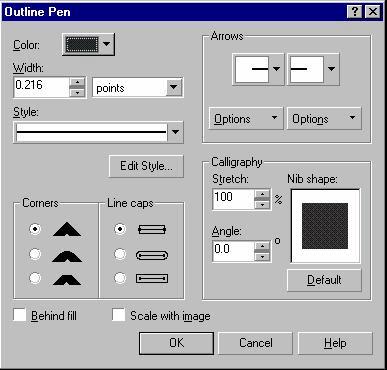

Fereastra Outline Pen

Stabilirea grosimii conturului

Modificarea grosimii se face din sectiunea Width. De alaturi se alege unitatea de masura, care poate fi si milimetri sau centimetri.

Modificarea stilului liniei

Modificarea stilului se face din sectiunea Style. Sunt disponibile multe stiluri de linie, de exemplu linii punctate, intrerupte, combinate, etc.

Modificarea culorii conturului

Modificarea culorii conturului se poate face si direct din fereastra de contur, din zona Color. Apasati butonul respectiv si se deschide o lista de culori de unde puteti alege culoarea dorita.

Colturi

Pentru colturile facute de linii, exista trei optiuni: cu imbinare oblica, rotunjite si tesite.

Imbinarea oblica prelungeste muchiile exterioare ale celor doua linii ce se intalnesc.

Sageti

CorelDRAW! este dotat cu un mare numar de capete de sageata si alte simboluri necesare pentru desene tehnice. De asemenea, programul va da posibilitatea sa creati propriile sageti si inflorituri. Accesul la meniurile derulante Arrowhead (varf de sageata) se face executand clic pe butoanele-sageti de inceput (stanga) sau de sfarsit (dreapta) din caseta de dialog Outline Pen.

Optiunea Behind Fill

Optiunea Behind Fill (in spatele culorii de umplere) a folositoare atunci cand lucrati cu text. Contururile sunt intotdeauna centrate pe perimetrul obiectului. Daca Behind Fill e activa, conturul avanseaza prea mult in interiorul culorii de umplere. Cu cat conturul e mai gros, cu atat e mai importanta aceasta optiune. Daca nu o utilizati, rezultatul poate fi imposibil de citit, sau pur si simplu un text urat. Cand Behind Fill e activa, conturul are doar jumatate din grosime, deoarece grosimea conturului e centrata pe conturul obiectului.

Exemplu

Textul de mai jos a fost scris cu contur gros de 24 puncte fara optiunea Behind Fill activa:

.

Textul de mai jos a fost scris cu contur gros de 24 puncte cu optiunea Behind Fill activa:

Se observa o clara diferenta de calitate intre cele doua imagini.

Optiunea Scale with Image

Optiunea Scale with Image (scalare impreuna cu intreaga imagine) este extrem de importanta atunci cand sunt create lucrari artistice care trebuie scalate sau rotite. Sa presupunem ca o emblema e creata avand marimea unei pagini intregi, dupa care trebuie sa scalati emblema pentru a incapea in antete de scrisori si pe carti de vizita. Daca optiunea Scale with Image nu e folosita, atunci grosimea conturului ramane constanta. Conturul prea gros umple acum emblema, si ea se transforma intr-o mazgalitura.

Exemplu

Textul de mai jos a fost creat apoi micsorat fara optiunea Scale with Image activa:

Textul de mai jos a fost creat apoi micsorat cu optiunea Scale with Image activa

:

Meniul derulant Pen RollUp

Din acest meniu puteti alege in principiu aceleasi setari pentru contur ca si din fereastra Outline Pen, adica grosimea, capetele de sageti, stilul liniei si culoarea.

Exercitiu:

Desenati cateva linii, patrate, cercuri, etc.

Modificati la fiecare in parte grosimea, culoarea, stilul, capetele liniei.

Incercati diferite combinatii pana sunteti sigur ca stapaniti instrumentul.

Indicatie:

Puteti aplica rapid o culoare conturului "tragand" cu mouse-ul culoarea respectiva din paleta de culori si ducand-o peste obiect. Cursorul mouse-ului se transforma intr-un patrat cu contur.
