In acest capitol va fi prezentat proiectul la nivel electric si anume ce piese au fost folosite, caracteristicile acestora si rolul pe care il au in sistemul functional.

Structura hardware si principiul de lucru al subansamblelor




Microcontrolerul Atmel AT89S8252

Microcontrolerul AT89S8252 este un microcontroler creat de firma Atmel, in tehnologie CMOS pe 8 biti, cu consum redus si compatibil cu standardul industrial 80C51. Executand instructiuni puternice intr-un ciclu masina, AT89S8252 executa aproape 100,000 de instructiuni pe secunda, ceea ce permite proiectantului de sistem reducerea consumului de putere toate aceste neafectand viteza de procesare.

Trasaturile microcontrolerului AT89S8252: memorie Flash de 8k bytes programabila in sistem, memorie EEPROM de 2K bytes, memorie RAM de 256 octeti, 32 linii de iesire/intrare, temporizator/numarator flexibil si cu mod comparator, surse de intreruperi interne si externe, port programabil UART serial, temporizator Watchdog programabil cu oscilator intern, un port serial SPI pentru descarcarea memoriei Flash si doua moduri selectabile de reducere a consumului de energie. Modul 'inactiv' procesorul se opreste in timp ce memoria RAM, temporizatorii/numaratorii, portul SPI si intreruperile de sistem continua sa functioneze. Modul 'power-down' salveaza continutul registrilor dar se opreste oscilatorul, si se opresc toate celelalte functii din chip pana la urmatorea intrerupere externa sau un Reset hardware. Combinand CPU-ul de 8 biti cu memoria Flash, microcontrolerul AT89S8252     este un microcontroler puternic care cu proprietatile flexibile si costuri reduse ofera o solutie ideala pentru majoritatea aplicatiilor.

1.1 Caracteristici principale

- Compatibil cu produsele MCS-51TM

- Memorie nevolatila de date

- Marimea memoriei Flash 8K octeti programabila in sistem

- Suporta 1,000 cicli de stergere/scriere

- 256*8 biti de memorie RAM interna

- 2K octeti de memorie EEPROM

- Suporta 100,000 cicli de stergere/scriere

- Protectie programabila pe 8 biti a memoriei de date Flash si EEPROM

- Trasaturile perifericelor

- Comparator analogic on-chip

- Temporizator Watchdog programabil cu oscilator incorporat in chip

- Interfata seriala SPI pentru programarea in sistem

- Port serial UART full duplex

- Trasaturi speciale ale microcontrolerului

- Cunsum redus in caz de inactivitate precum si power-down de economisire a energiei

- Surse de intrerupere externa si interna

- Tehnologie CMOS – consum redus, viteza mare

- Mod de operatie complet statica

- Intrari/Iesiri si Capsula

- 32 linii de intrare/iesire programabile

- PDIP de 32 pini

- PLCC de 44 pini

- PQFT/TQFT de 44 pini

- Tensini de operare

- 4.0 – 6.0V

- Viteza de operare

- 0 – 24 MHz

- Valori absolute de functionare

- temperaturi de functionare : (-55o C) – (+125o C )

- tensiune maxima de operare :    6.6V

- curent maxim : 15mA

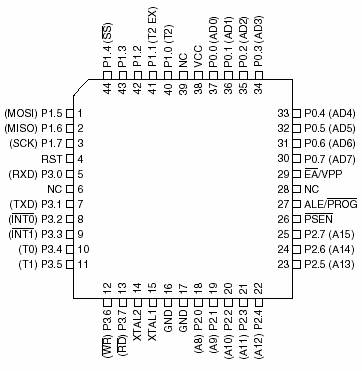

1.2 Descrierea pinilor

- VCC Pin de alimentare pozitiva

- GND Pin de alimentare masa

- Portul 0 (P0.7…P0.0) Portul 0 este un port I/O bi-directional pe 8 biti. Buff-erele de iesire pot furniza curentul necesar pentru a ataca maxim 8 intrari TTL. La iesirile terminalelor se poate configura o agatare (legare software la plusul sursei de alimentare) folosind rezistoarele interne (selectabil pentru fiecare pin in parte). P0.0 si P0.1 de asemenea servesc ca si intrare pozitive (AD0) si intrare negativa (AD1), respectiv, ca si comparator analogic in chip. Portul 0 la iesire ofera un curent de 20 mA asftel poate fi legat direct la un afisor LED. Dupa un Reset pinii portului 0 vor fi configurati in stare de inalta impedanta chiar daca semnalul de ceas nu este activ.

- Portul 1 (P1.7…P1.0), la fel ca si Portul 0, este un port de I/O bi-directional pe 8 biti cu posibilitate de “agatare”. Buff-erele de iesire pot furniza curentul necesar pentru a ataca maxim 4 intrari TTL. Atunci cand se scriu primele instructiuni pe portul 1 el este setat ‘high’ de agatarile interne si astfel poate fi folosit ca intrare. Liniile Portului 1 puse extern la masa vor inchide circuitul realizat prin agatarile interne. De asemenea Portul 1 poate fi configurat dupa cum este aratat in tabelul urmator     :

Numarul Pin-ului

Functii aditionale

P1.0

T2(numarator extern pentru intrari la Timer-ul/Counter-ul 2)

P1.1

T2EX(declansatorul si indicatorul de directie pentru Timer-ul/Counter-ul 2)

P1.4

SS(portul slave pentru selectia intrarii)

P1.5

MOSI(iesirea de date master si intrarea de date slave pentru canalul SPI)

P1.6

MISO(intrarea de date master si iesirea de date slave pentru canalul SPI)

P1.7

SCK(iesirea de ceas master si intrarea de ceas slave pentru canalul SPI)

- Portul 2 (P2.7…P2.0) este un port de I/O bi-directional pe 8 biti cu posibilitate de “agatare”. Buff-erele de iesire pot furniza curentul necesar pentru a ataca maxim 4 intrari TTL Atunci cand se scriu primele instructiuni pe portul 1 el este setat ‘high’ de agatarile     interne si astfel poate fi folosit ca intrare. Liniile Portului 2 puse extern la masa vor inchide circuitul realizat prin agatarile interne.

- Portul 3 (P7…P0) este un port de I/O bi-directional pe 8 biti cu posibilitate de “agatare”. Buff-erele de iesire pot furniza curentul necesar pentru a ataca maxim 4 intrari TTL Atunci cand se scriu primele instructiuni pe portul 1 el este setat ‘high’ de agatarile    interne si astfel poate fi folosit ca intrare. Liniile Portului 3 puse extern la masa vor inchide circuitul realizat prin agatarile interne. Portul 3 mai deserveste si ca functii speciale ale lui AT89S8252 cum este aratat in tabelul urmator :

Numarul Pin-ului

Functii aditionale

P0

RXD (intrarea seriala)

P1

TXD (iesirea seriala)

P2

INT0 (intreruperea externa 0)

P3

INT1 (intreruperea externa 1)

P4

T0 (intrarea externa a timer-ului 0)

P5



T1 (intrarea externa a timer-ului 1)

P6

WR (semnalul strobe de scriere    pentru memoria externa)

P7

WD (semnalul strobe de citire    pentru memoria externa)

- RST(Pin-ul de RESET). Daca se aplica un semnale HIGH pe acest pin timp de 2 cicli masina in timp ce oscilatorul functioneaza, aparatul se reseteaza.

- ALE/PROG(Address Latch Enable) este un puls de iesire care ajuta la legarea byte-ului LOW ce apartine adresei in timpul accesarii cu memoria externa. Acest pin de asemenea este pulsul de intrare la programarea Flash-ului. In timpul operatiilor normale ALE este emis cu o frecventa constanta egala cu 1/6 din frecventa osciloscopului si poate fi folosit pentru timing-ul extern sau petru clock-are.

- PSEN(Program Store Enable) este semnalul strobe de citire in memoria program externa. Cand AT89S8252 executa cod din memoria program externa, PSEN este activat de 2 ori la fiecare 2 cicli masina, cu exceptia ca 2 activari PSEN sunt sarite in timpul fiecarui acces in memoria externa de date.

- EA/VPP(External Access Enable). EA trebuie bine conectat la masa(GND) pentru ca acesta sa poata prelua cod din memoria program externa in locatii incepand cu 0000H pana la FFFFH.

NOTA : daca bit-ul legat 1 este programat, EA va fi conectat intern pe RST.

- XTAL1. Intrare invertata pe un oscilator amplificat si intrare in circuitul de semnal de ceas.

- XTAL2. Iesire invertata de la un amplificator oscilator.

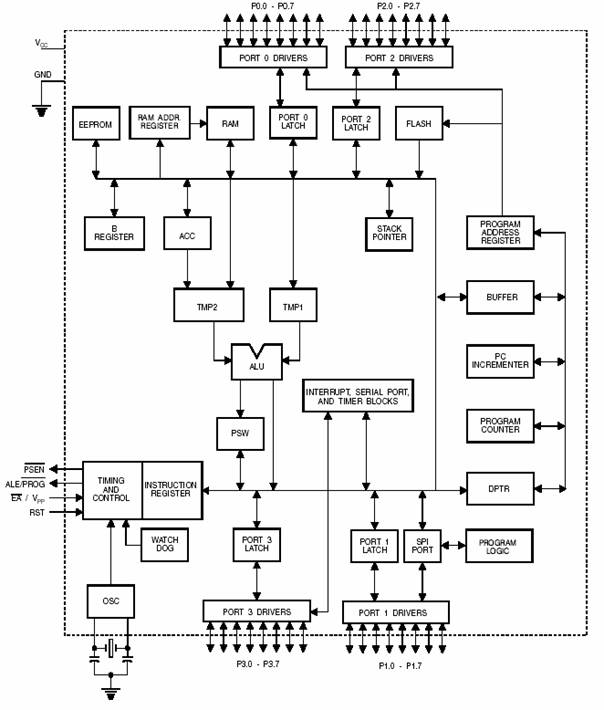

1.3 Diagrama bloc a microcontrolerului AT89S8252

2 Circuitul de interfatare 74HCT245 pentru portul paralel

Circuitul 74HCT245 este un transmitator/receptor de mare viteza, produs de firma Philips, in trei stari, bidirectional proiectat pentru o comunicatie bidirectionala asincrona intre magistralele de date. Aceste circuite au curenti la iesire foarte mari ceea ce permite o viteza de lucru foarte mare si capacitati mari pentru magistralele de date. Ele au un consum redus de curent ca toate circuitele bazate pe tehnologia CMOS cu viteze si porturi comparabile cu circuitele LSTTL.

2.1 Caracteristici principale

- intrari buffer-ate

- ietiri in 3 stari

- posibilitate de adresare la magistrala de date

- intarzierea tipica de propagare (de la A la B sau de la B la A)

- 9ns la Vcc=5V

- CL=15F

- TA=25oC

- temperatura de functionare

- de la -55o la 125oC

- o echilibrare intre intarzierea de propagare si timpii de tranzitie

- o reducere semnificativa la consumul de curent fata de circuitele LSTTL

- tensiuni de functionare

- de la 4.5V pana la 5.5V

2.2 Descrierea pinilor

Numar Pin

Descriere

A0A7

Intrare/iesire date

B0B7

Intrare/iesire date

OE

Output enable input

DIR

Controlul directiei

GND

Masa

VCC

Tensiune de alimentare

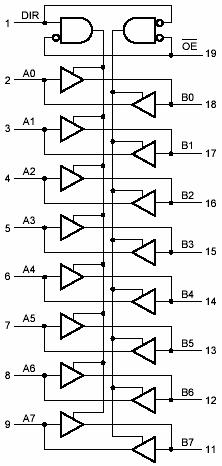

2.3 Schema logica

3 Circuitul de interfatare MAX232 pentru portul serial

Circuitul MAX232 este un circuit dual driver/receptor ce include un generator de voltaje capacitive pentru a furniza nivelele de voltaj ale standardului EIA-232 folosind curent doar de la o singura sursa de alimentare de 5V. Fiecare receptor converteste intrarile EIA-232 in nivele TTL/CMOS de 5V. Acesti receptori au un prag tipic de 1.3V si un hysterezis tipic de 0.5 V si pot accepta intrari de 30V. Fiecare driver converteste intrarile de nivel TTL/CMOS in nivele EIA-232.

1 Caracteristici principale

- opereaza cu o singura sursa de alimentare de 5V

- doi driveri si doi receptori

- functioneaza cu un curent tipic de 8mA

- aplicatii unde poate fi folosit

- sisteme cu baterii

- terminale

- modemuri

- computere

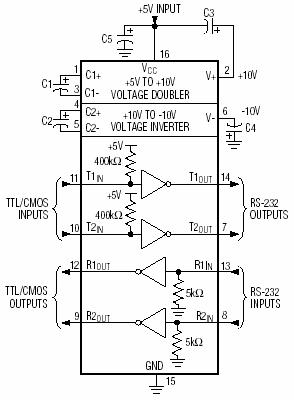

2 Schema electrica

4 Tranzistorul digital BCR562

Este un tranzistor pnp digital bazat pe silicon. El are incorporat in el doua rezistente pentru polarizare cu o valoare de 4.7 K.

5 Afisorul digital PS2002LRU-LSO-H-P2

Specificatii generale :

- matrice de puncte cu afisare de 20x02 caractere

- SNT LCD pe verde

- LCD transreflectiv

- 8 biti de date de intrare in mod paralel

- cu backlight folosind un LED

5.1 Trasaturi mecanice :



- dimensiune : 146 mm (lungime), 43 mm (latime), 14.2 mm (inaltime)

- aria de vizualizare : 123mm * 23 mm

- aria activa : 118.84 mm * 18.97 mm

- marimea punctului : 0.92mm * 0.98 mm

- dot pitch : 1.16 mm * 0.98 mm

- marimea caracterului : 4.84 mm * 9.22 mm

5.2 Descrierea pinilor :

Numar Pin

Simbol

Functie

VSS

GND(masa)

VDD

Alimentare +5V

VO

Ajustare contrast

RS

Registru selectie intrare

R/W

Folosit pentru scriere/citire

E

Semnalul de declansare scriere/citire

DB0~DB3

Linie de date

DB4~DB7

Linie de date

A

Linie de alimentare pentru LED-ul backlight (+)

K

Linie de alimentare pentru LED-ul backlight (-)

5.3 Setul de instructiuni :

Instructiune

Descriere

Clear Display

Scrie valoarea „20H” in DDRAM si seteaza adresa lui DDRAM la „00H” de la AC.

Return Home

Seteaza adresa DDRAM la „00H” de la AC si intoarce cursorul in pozitia sa initiala daca este schimbat. Continutul DDRAM nu este schimbat.

Entry Mode Set

Seteaza directia de miscare a cursorului .

Display ON/OFF Control

Seteaza bit-ul de control pentru : display, cursorul si clipirea cursorului.

Cursor sau display shift

Seteaza bit-ul de control pentru miscarea cursorului si pentru miscarea display-ului fara a modificat valorile din DDRAM.

Set de functii

Seteaza interfata pentru lungimea datelor(4-8 biti); numarul de linii pentru afisare (1-2 linii); marimea font-ului (5*8 puncte sau 5*11 puncte).

Seteaza Adresa CGRAM

Seteaza adresa CGRAM in numaratorul de adrese.

Seteaza Adresa DDRAM

Seteaza adresa DDRAM in numaratorul de adrese.

Citeste flag-urile Busy si Address

Aceste flag-uri pot aflate sau nu in timpul unei operatii interne prin citirea BF. Poate fi aflat si continutul numaratorului de adrese.

Scrie date in memoria RAM

Scrie date in memoria RAM interna (CGRAM/DDRAM)

Citeste date din memoria RAM

Citeste date din memoria RAM interna (CGRAM/DDRAM)
