GHID DE DEPANARE PENTRU




RETELE INTERBUS CU CMD 4.51

NUMAR GE03.DI.046/D

Ghid

Statut Executoriu


Obiect

Acest document descrie metoda aplicata la detectarea unei pene intr-o retea Interbus


Domeniul de aplicatie

Uzina de montaj caroserii a grupului Renault


Departament

Informatizarea si automatizarea sistemelor de productie


Confidentialitate

Interna Renault

Apobat de

Functia

Semnatura

Data  aplicarii

E.DIEBOLD

Responsabil groupa A & S

Istoric al versiunilor



Vers.

Actualizat

Obiectul  principalelor modificari

Intocmitor

A

Intocmire

Y. Macheteau

B

Actualizat

Y. Macheteau

C

Actualizare pagini 25,33,34,35,36

Y. Macheteau

Inlocuieste


Mise à disposition

Service 65931 - Normalisation des Biens d'Equipements

Fax : 01 34 95 81 79 Tél : 01 34 95 82 10

E.mail : norminfo.moyens@renault.com


Documente citate

Reglementare

Internationala

Europeana

Franceza

CNOMO

Renault

Alte doc. interne

Alte doc. externe


Codificare

ICS :


Clasa


Cuvinte-cheie


Limba

Français

(1) Au colaborat la redatcarea documentului

Loc.

Serviciu

Nume

Loc.

Serviciu

Nume

TCR

V.Dharréville

PAGINI TIP DE DEPANARE

Pro memoria:

Este obligatoriu, pentru a duce la bun sfarsit o diagnosticare a unei pene la o retea de teren, ca:

1_Masina sa fie oprita si automatul pe Stop

2_Schemele electrice sa fie actualizate (alimentari)

3_Topologia retelei sa fie actualizata

4_Modulelel sa fie reperate din punct de vedere geografic

5_Cablurile in ?miscare ale retelei reperate in topologie.

6_Salvarea fisierelor *.BG4 a fost efectuata si corespunde proiectului in curs

7_Versiune CMD 4.51

Instrumente asociate:

Reflectometru Fluke DSP100 pentru masura caracteristicilor cablurilor.

Truse de masura IBS si voltmetru (masura tensiunii si curentului din retea)

?Teslametru Chauvin Arnoux pentru masura perturbatiilor electromagnetice.

Documente asociate: Conceptie Intranet 65940, Punere in functiune/Exploatare, Mentenanta retelelor

https://www.intra.renault.fr/dsp/65940/

Gestiune Documentara



Functii de automatizare

Retele

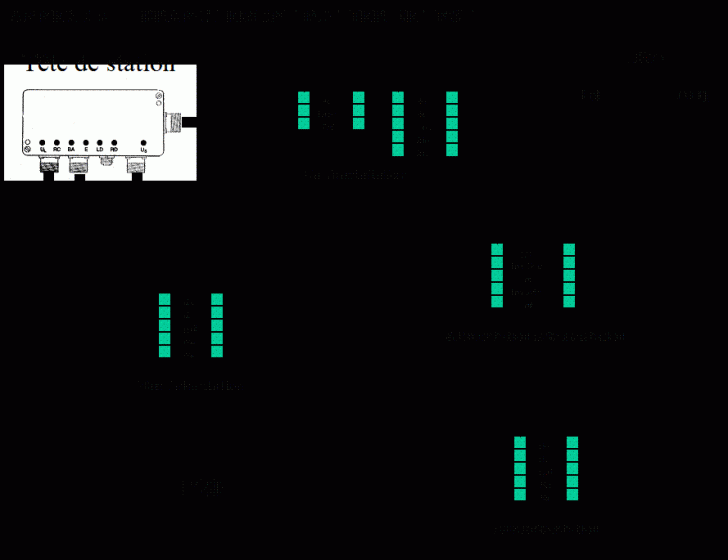

ANEXA 1 VERIFICA DACA O INTRARE SAU O IESIRE ESTE PUSA LA MASA


TAIE PUNCTUL COMUN AL INTRARILOR SI CEL AL IESIRILOR




Line Callout 3 (No Border): RETEAUA FUNCTIONEAZA

Vezi ipoteza

urmatoare



PUNE LA LOC 24 PE

INTRARI


N

O


Line Callout 3 (No Border):  RETEAUA FUNCTIONEAZAN

Problema este

la intrari




O

PUNE LA LOC 24 PE

IESIRI




Line Callout 3 (No Border): RETEAUA FUNCTIONEAZAEN

Problema este

la iesiri




ANEXA 2 TESTUL CABLULUI (modul de cuplare modul 1)



Alim 24V



IP20



Magistrala de intrare a modulului 1 pe platina Magistrala de iesire a modulului 1

IP20

Scula necesara

IP20




220V

24v

Placa cu 2 IP20, o alim 24V si un cablu IP20 IBY100 (usor transportabil)


1bis


TEST AL MODULULUI 1 Sunteaza modulul 1 si urmeaza procedura

magistrala de intrare magistrala de iesire


Modul 1

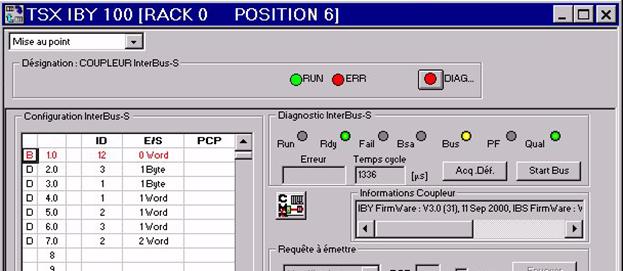

TEST AL MODULULUI DE CUPLARE IBY100

1ter


API Pupitru IBY100

Alim 24V



IP20



IP20




Scula necesara


220V

24V

Platina cu 2 IP20 o alim. 24V si un cablu IP20 IBY100 (usor transportabil)

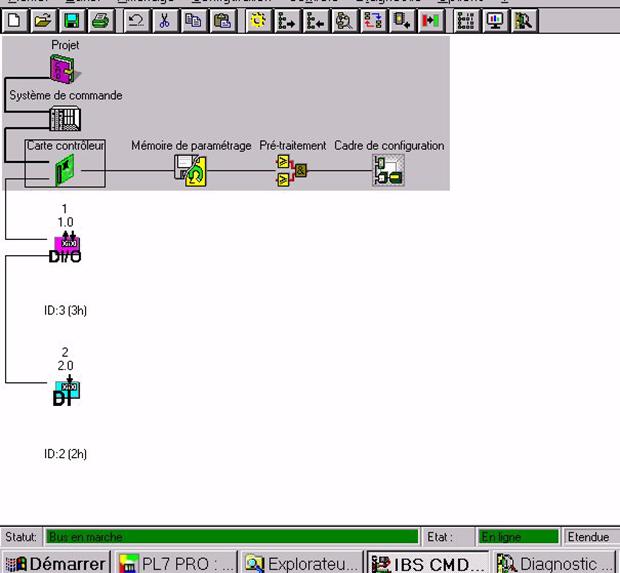

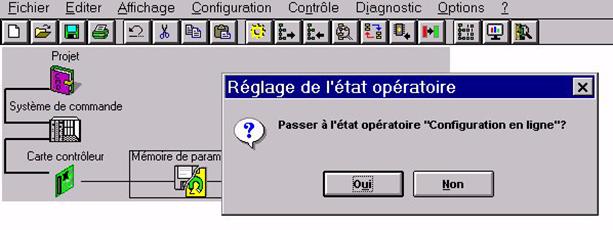

  Line Callout 3 (No Border): Lanseaza CMD de la icoana.

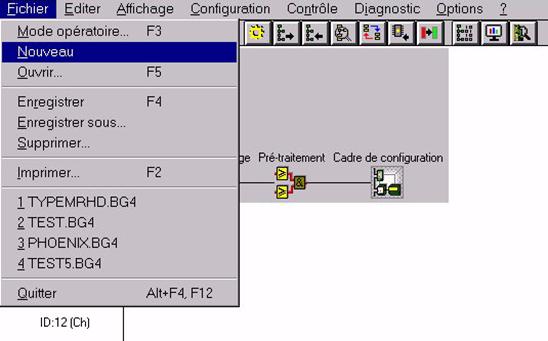

Line Callout 3: 1_'Fichier'
2_'Nouveau'

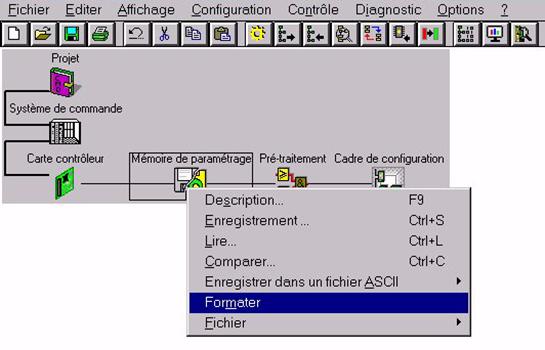

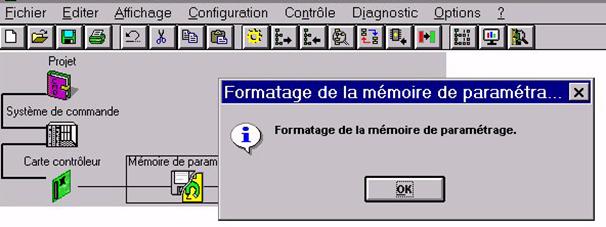

Line Callout 3 (No Border): 1_Treci pe 'Mémoire de paramétrage' si clic dreapta.
2_'Formater'

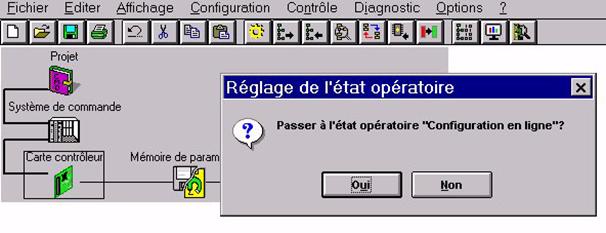

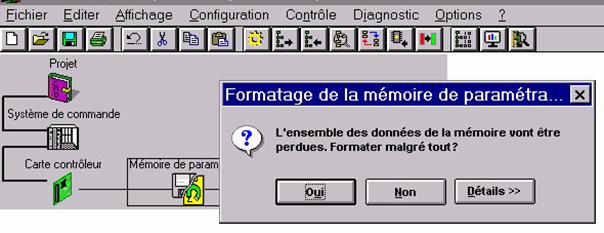

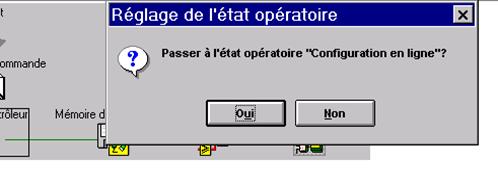

Line Callout 3 (No Border): Raspunde 'OUI'

  Line Callout 3 (No Border): Raspunde
« OUI'

  Line Callout 3 (No Border): Raspunde 'OK'

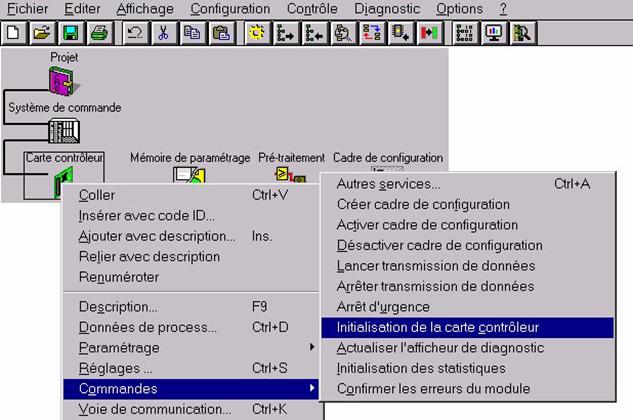

  Line Callout 3 (No Border): 1_Treci pe carte contrôleur, apoi clic dreapta
2_'Commandes'
3_'Initialisation de la carte contrôleur'

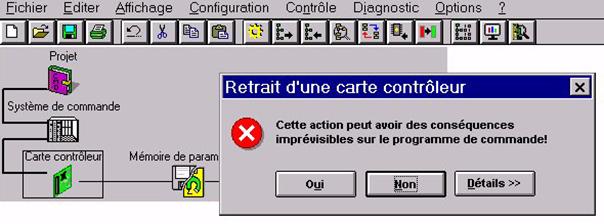

  Line Callout 3 (No Border): Raspunde 'OUI'



Line Callout 3 (No Border): Raspunde 'OUI'

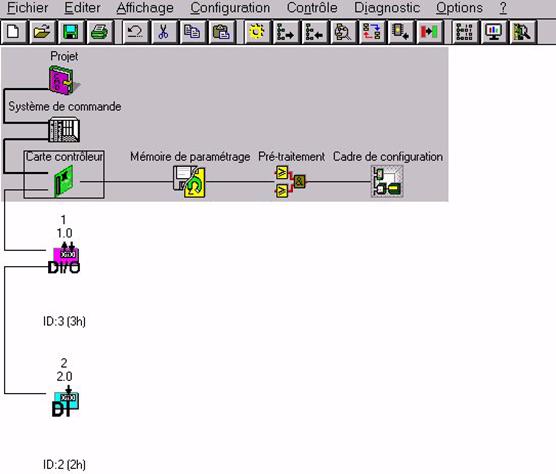

Line Callout 3 (No Border): 1_Treci pe'Cadre de configuration'

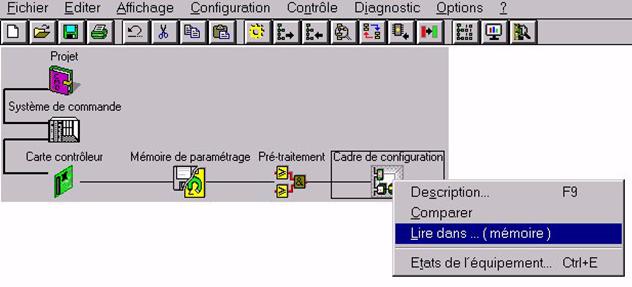

2_'Lire dans..(mémoire)'



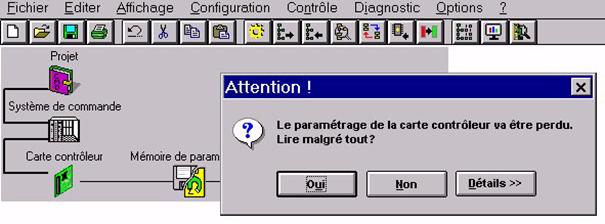

  Line Callout 3 (No Border): Raspunde 'OUI'

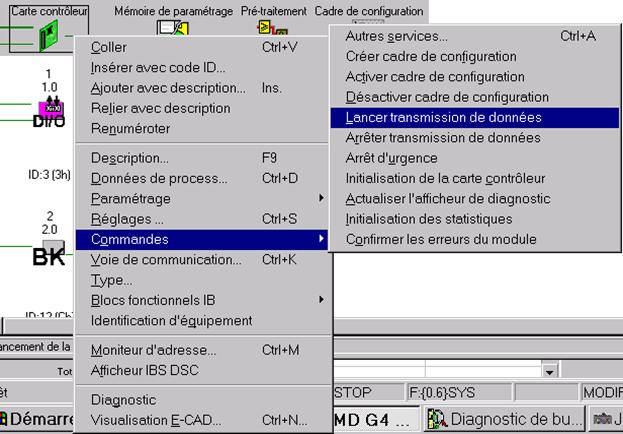

Line Callout 3 (No Border): 1_Treci pe 'Carte contrôleur'
2_'Commandes'

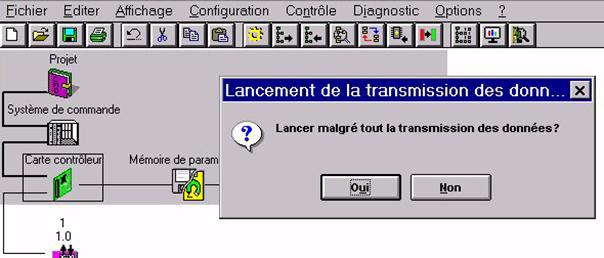

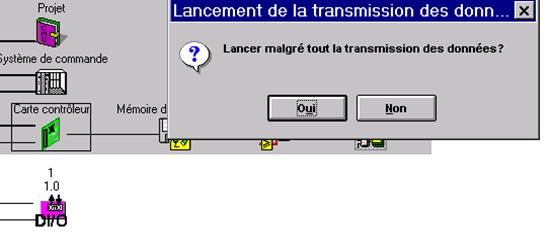

3_'Lancer transmission de données'


  Line Callout 3 (No Border): Raspunde 'OUI'


  Line Callout 3 (No Border): Alege

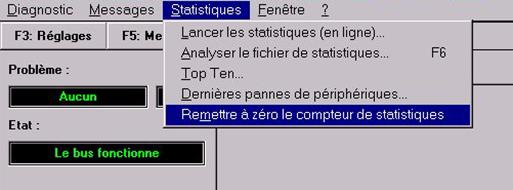

1_'Statistiques'
2_'Remettre à zéro le compteur de statistiques'



Line Callout 3 (No Border): Alege
'Statistiques
(en ligne)'


  Line Callout 3 (No Border): Raspunde 'OUI'

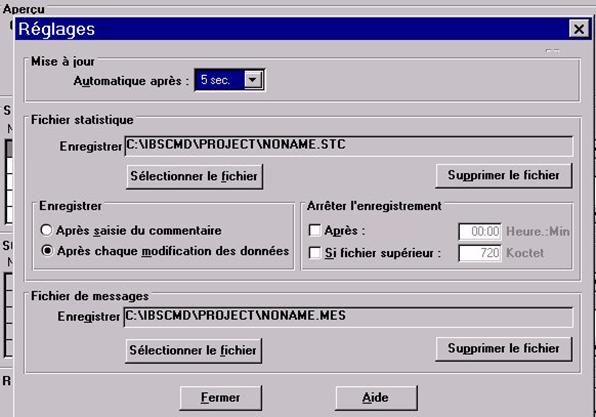

  Line Callout 3 (No Border): Regleaza « La mise à jour sur 5 sec

  Line Callout 3 (No Border): Verifica daca

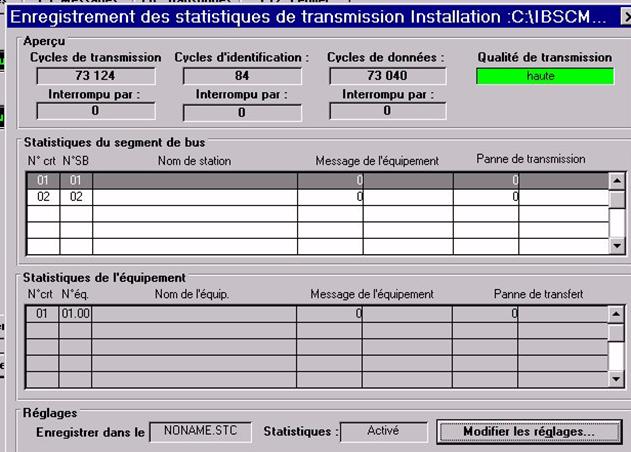

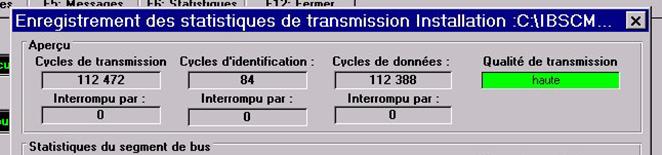

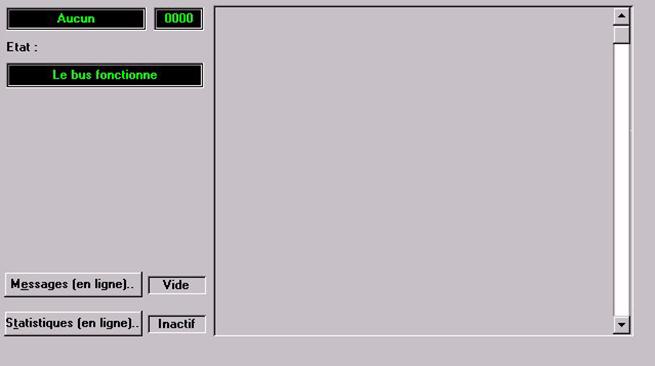

'Cycles de données' se incrementeaza fara defect (Interrompu par…)

Daca 'Cycles de données' sunt incrementate iar 'Interrompu par' =0, reteaua este OK


ANEXA 4 DERIVATIA DINTR-UN MODUL

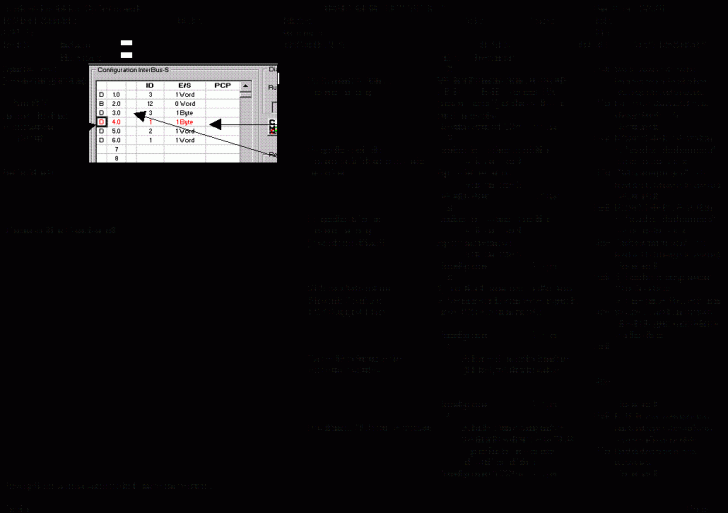

Derivatie dintr-un modul

IP20 :Se racordeaza cablul magistralei de intrare la cablul magistralei de iesire (SUB D9) al modulului defect

IP65 :Se face o jonctiune intre cablul de intrare si cablul de iesire al modulului defect cu un ?bouchon.

Se lanseaza programul CMD se trece pe modulul defect si se urmeaza procedura atasata.






  Line Callout 3 (No Border): 'Exécuter'
'Fermer'

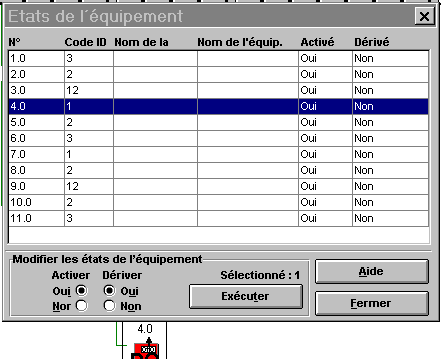

Line Callout 3 (No Border): Bifeaza'Dériver' OUI
 'Activer' OUI

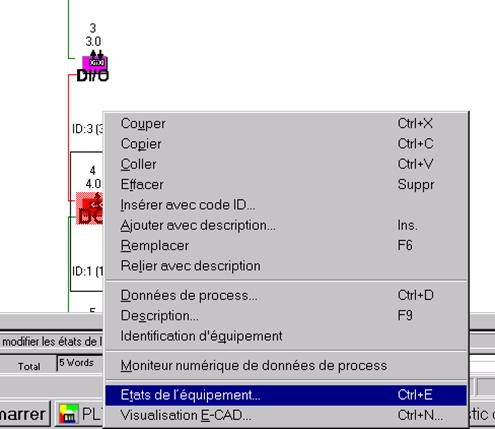

Line Callout 3 (No Border): Clic dreapta pe modul de ? derivat

Line Callout 3 (No Border): Alege
'Carte Contrôleur'
Clic dreapta
Alege
'Commandes'
Alege

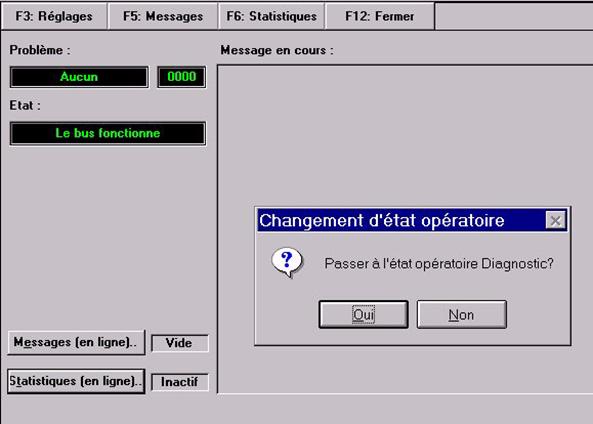

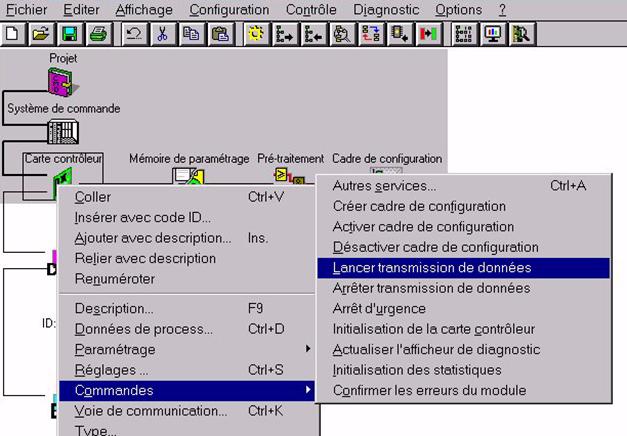

 	'Lancer transmission de données'



Line Callout 3 (No Border): Répondre OUI

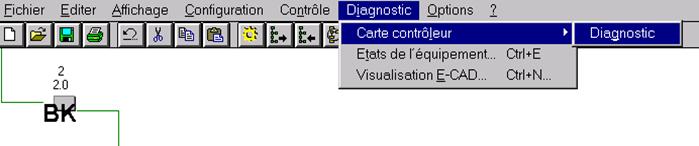

  Line Callout 3 (No Border): Sélectionner 'Diagnostic'Line Callout 3 (No Border): Répondre OUI
