Text Box: Mihaela Marinescu        InfoAcademy

Token Ring

Istoric




A fost propusa de IEEE ca un potential standard din 1969 dar IBM si-a anuntat interesul pentru ea deabia in 1982.

In octombrie 1985 IBM a lansat pe piata reteaua Token Ring si accesoriile ei (interfete de retea , dispozitive de conectare , drivere, soft de retea … )

Ce standarde o guverneaza

IEEE 802.5

ISO 8802.5

Token Ring

Topologia fizica

Fizic , reteaua Token Ring este o stea cu centrul in MSAU (Multistation Access Unit ) iar toate concentratoarele MSAU sunt conectate in cerc.

Ce debit are

Standardul prevede doua tipuri de retele : de 4 Mbs si 16 Mbs

Cum se conecteaza calculatoarele intre ele

Orice calculator este conectat numai la calculatoarele vecine lui .

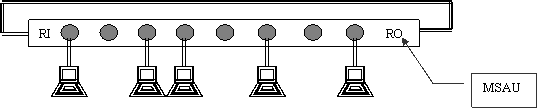

Reteaua IBM utilizeaza pentru conectarea calculatoarelor un dispozitiv activ ( contine circuite electonice active ) numit Multistation Access Unit si abreviat MSAU sau MAU. Acesta are 8 porturi pentru conectarea calculatoarelor si 2 (Ring in si Ring Out ) pentru conectare cu alte MSAU.

In cataloagele de produse MSAU este numit si Trunk Access Unit ca abrevierea TAU sau S-TAU (Smart –TAU ).

Optional se pot include (build in ) repetoare pentru cablu de cupru sau pentru fibra optica pentru porturile RI si RO marind astfel distanta maxima intre doua MSAU.

Daca reteaua are cel mult 8 calculatoare se foloseste un singur MSAU la care iesirea Ring Out se conecteaza la intrarea Ring In.

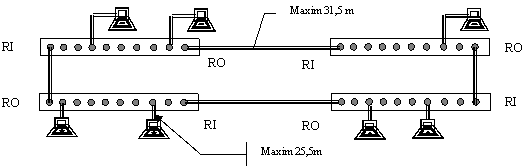

Daca reteaua are mai mult de 8 calculatoare se conecteaza mai multe MSAU in serie , astfel :


Ce functii are un MSAU

Permite conectarea fizica a calculatoarelor intre ele

Permite conectarea electrica a calculatoarelor intre ele

Realizeaza inserarea in inel a oricarui calculator care se conecteaza la un port

Detecteaza intreruperea sau ruperea cablului

Detecteaza un calculator defect si il sunteaza automat

Detecteaza momentul in care un calculator este deconectat de la inel (inchis sau mutat ) si reface inelul

Poate contine repetoare pentru cablu de cupru sau fibra optica

Poate contine convertoare de fibra optica

Este echipat cu LED-uri indicatoare pentru fiecare port

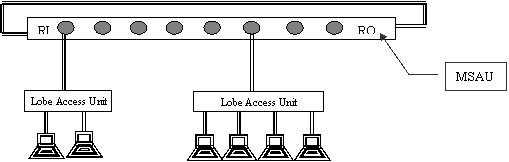

Ce este Token Ring Lobe Access Unit (LAU )

Este un dispozitiv care permite conectarea a 2 sau 4 calculatoare la un singur port al MSAU.

Ce cabluri se utilizeaza pentru conectare

MSAU se conecteaza intre ele prin 2 fire rasucite ( torsadate ) si ecranate cu impedanta caracteristica de 150 ohm

Calculatoarele se conecteaza la MSAU prin 4 fire rasucite ecranate avind fiecare impedanta caracteristica de 150 Ohm.

Se pot folosi si cabluri rasucite neecranate (telefonice ) dar in acest caz lungimea maxima admisa a cablului este mult mai mica.


Care este principiul pe baza caruia calculatoarele din retea au acces la mediu

Toate calculatoarele din retea sunt monitoare pasive.

La pornirea inelului unul din monitoarele pasive devine monitor activ .

Monitorul activ se alege soft in urma unui proces de negociere intre calculatoare.

Daca monitorul activ devine indisponibil se alege un alt monitor activ pe baza aceluiasi algoritm.

Functiile unui monitor activ sunt :

Sa genereze pentru prima data jetonul (token ) la pornirea inelului.

Sa detecteze eventuala pierdere a jetonului si sa genereze altul

Sa detecteze o eventuala deplasare a unui mesaj in bucla si sa il elimine din inel

Sa pozitioneze corect bitul de monitor ( bitul M )

Monitorul activ functioneaza, pe scurt, astfel:

Orice mesaj trece prin el

Orice mesaj trebuie sa intre in calculatorul monitor cu bitul M pe 0 si sa iasa cu bitul M pe 1



Daca mesajul sau jetonul care intra in monitor are bitul M pe 1 inseamna ca calculatorul sursa este indisponibil si ca s-a format sau se va forma o bucla. Monitorul intra in alerta si da din nou drumul mesajului in retea cu intentia de a –l monitoriza .Daca acesta se intoarce iar cu bitul M pe 1 inseamna ca s-a fornat o bucla, mesajul este sters si in locul lui se genereaza un nou jeton care este lansat in retea.

Celelalte calculatoare functioneaza pe baza analizei bitului T si a raportului dintre prioritatea lui si a mesajelor pe care le au de transmis , atfel :

Un jeton este un ansamblu de trei octeti care se deplaseaza prin retea intrind in fiecare calculator intilnit in cale .

In interiorul jetonului se afla un bit notat cu T si numit Token. Bitul T are asociata o prioritate intre 0 si 7, prioritate data in cod binar natural prin 3 biti.

Daca bitul T este 0 , calculatorul in care intra jetonul stie ca are de a face cu un jeton pe care il poate capta , si care ii poate da dreptul de a emite mesaje in retea.

Daca calculatorul prin care trece jetonul nu are nimic de transmis lasa jetonul sa iasa fara sa-l modifice

Daca calculatorul prin care trece jetonul cu bitul T pe 0 are ceva de transmis dar mesajele sale au prioritate mai mica decit a jetonului il lasa sa treaca dar cere o prioritate mai mica a jetonului.

Daca calculatorul prin care trece jetonul cu bitul T pe 0 are ceva de transmis si mesajele sale au prioritate mai mare sau egala cu a jetonului, emite in limita timpului maxim cit poate detine jetonul.

Daca un mesaj gaseste destinatarul , patrunde in el , este copiat de acesta , stampilat de primire si retransmis in inel. Mesajul reajunge la calculatorul care l-a emis care verifica ca mesajul a ajuns la destinatie si apoi il sterge (elimina din inel )

Calculatorul care emite, va genera un nou jeton la terminarea a tot ce are de emis sau la expirarea timpului care i-a fost alocat.

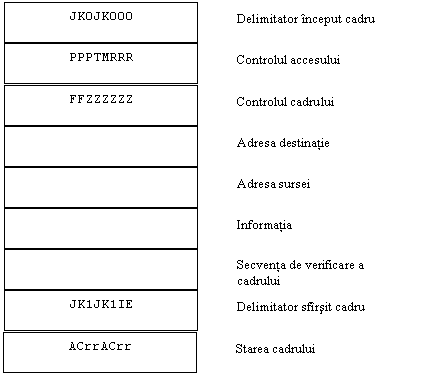

Formatul cadrului

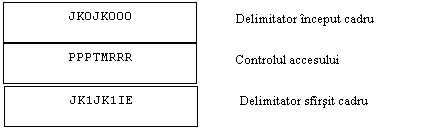

Formatul jetonului


Prioritatea jetonului Prioritatea ceruta Semnificatia bitilor I si E Semnificatia bitilor A si C

RRR

Prioritatea

000

0

001

1

010

2

011

3

100

4

101

5

110

6

111

7



Bitul



Semnificatia

I=0

Fisier terminat

I=1

Cadru intermediar

E=0

Transmisie cu eroare

E=1

Transmisie fara eroare




A

C

Semnificatie

0

0

Destinatar negasit, mesaj necopiat

0

1

Invalid

1

0

Adresa gasita , mesaj necopiat

1

1

Adresa gasita si mesaj copiat


PPP

Prioritatea

000

0

001

1

010

2

011

3

100

4

101

5

110

6

111

7
