FACULTATEA DE MECANICA

CATEDRA DE REZISTENTA MATERIALELOR

METODA ELEMENTELOR FINITE



Lucrarea nr. 2

Optimizarea sectiunii si a tipurilor de reazeme pentru grinda dreapta

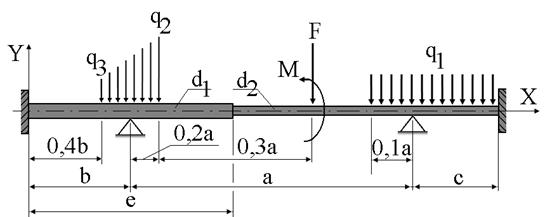

Pentru grinda de sectiune circulara, reprezenta in figura, se cere efectuarea unei optimizari succesive astfel :

  1. Se stabileste sectiunea circulara plina care sa asigure sageata maxima 0,1mm, tensiunea normala maxima 160 N/mm2 si rotirea maxima 0,2 grade ;
  2. Pentru grinda cu diametrul optim, se va calcula, procentual, nivelul de modificare a maximului de tensiune, daca se plaseaza un alt tip de reazem la capatul din dreapta ;
  3. Pentru fiecare interval se va stabili diametrul sectiunii pentru ca tensiunea normala efectiva sa fie cuprinsa in intervalul 100-160 N/mm2;
  4. Tensiunile normale obtinute la punctul 3 vor fi comparate, pentru fiecare interval, cu valorile obtinute pentru grinda reprezentata in figura.

Sunt cunoscute urmatorele valori:

sgr.

a

mm

b

mm

c

mm

e

mm

F

kN

M

kNm

q1

kN/m

q2

kN/m

q3

kN/m

d1

mm

d2

mm

MF1

200+n

0,3a

0,4a

b+2n

14+0,2n



18+0,1n

90+0,5n

0,8d1

MF2

MET1

200-n

MET2

AR1

150+n

AR2

AR3

AR4

MTR1

150-n

MTR2

MA1

250-n

MA2
