PROIECT CONSTRUCTII

Academia de Politie

"Alexandru Ioan Cuza"

Facultatea de Pompieri

Tema de proiect

Se va proiecta o casa de locuit in orasul Fetesti, judetul Ialomita, compusa

din demisol, parter si mansarda locuibila si anexa un garaj.

La demisol se va realiza o incapere pentru o centrala termica ce functioneaza

cu G.P.L, alimentata dintr-un rezervor metalic de 5000 l de tip Shell amplasat la

minim 10m de cladire.

Structura de rezistenta a casei se va realiza din stalpi, grinzi, centuri,

buiandrugi si plansee din beton armat, pereti portanti din zidarie.

Acoperisul va fi de tip sarpanta in doua ape iar invelitoarea din tabla tip onduline.

Garajul va avea acoperis tip terasa.

Casa va fi prevazuta cu doua cai de acces si un semineu deservit de un canal

de fum propriu.

Fundatia are adancimea de inghet la 90-100 cm.

Plaseele se vor realiza in varianta beton armat monolit, zidaria executandu-se din beton celular autoclavizat(B.C.A) cu dimensiunile 60x24x15.

Date geodezice:

- stratul vegetal: 20 cm;

- umplutura: 45 cm;

- teren bun de fundare: dupa 75 cm

Borderou

Proiectul cuprinde:

A Piese scrise:

- tema de proiect;

- memoriu justificativ;

- note de calcul pentru:

- casa scarii;

- dimensionarea ferestrelor pentru centrala termica;

- canalul de fum;

- fundatie;

- antemasuratoare.

B. Piese desenate:

- plan amplasament;

- plan parter

- plan mansarda;

- plan fundatie;

- vedere frontala;

- vedere laterala;

- plan demisol;

- plan sarpanta;

- plan invelitoare;

- sectiune transversala;

- schita canal de fum.

Casa contine: living, dormitoare, bucatarie, hol, terasa-balcon, casa scarii, fluxul de circulatie, grup sanitar, incapere centralatermica, sala hobby.

Memoriu justificativ

1. Date generale

Denumire proiect: Casa locuibila D+P+M;

Beneficiar: Fam.

Proiectant:

Prin tema de proiect s-a cerut realizarea proiectului unei cladiri de locuit

(demisol, parter si mansarda).

Fiecare nivel prezinta urmatoarele incaperi:

DEMISOL:

- camara S= 8,7 m2

- camera hoby S= 16,24 m2

- hol S= 10,6 m2

- camara (centrala termica) S= 5,2 m2

PARTER:

- living S= 19,50 m2

- camera de zi S= 8,72 m2

- camera de lucru S= 6,22 m2

- bucatarie S= 11,5 m2

- baie S= 5,2 m2

- hol S= 13,8 m2

- garaj S= 14,1 m2

MANSARDA:

- dormitor S= 14,24 m2

- dormitor S= 14,52 m2

- dormitor S= 12,32 m2

- balcon S= 14,1 m2

- hol S= 13,5 m2

- grup sanitar S= 5,2 m2

Stan Ioan-Eugen Proiect la constructii

2. ARHITECTURA

Cladirea este amplasata astfel incat sa permita accesul usor la sosea, intr-o

zona cu aer curat si foarte linistita. Este destinata locuirii de catre o familie cu doi

copii. La nevoie, camera de zi mai poate fi utilizata ca spatiu de dormit pentru

oaspeti.

Garajul e prevazut cu o usa cu ridicare tele-comandata pentru accesul

autovehiculelor. Pentru prevenirea acumularii de gaze si pentru o iluminare buna,

garajul a fost prevazut cu doua fereastre identice de dimensiunea 1,00x0,60 m.

Centrala termica e proiectata pentru a raspunde necesitatilor locuintei;

suprafata vitrata a incaperii a fost calculata pentru decomprimarea volumului

camerei in cazul unei explozii datorate acumularii de gaze.

In alegerea solutiei constructive s-a tinut seama, pe langa sporirea confortului, de folosirea cu cea mai mare eficienta a spatiului.

Pentru aceasta fiecare nivel prezinta urmatoarele functii:

A. Demisolul se intinde partial pe sub casa, avand urmatoarele functiuni si suprafete utile:

Centrala termica: - S = 11 m.p.;

Sala forta: - S = 17,85 m.p.;

Crama: - S = 12,60 m.p.

B. Parterul are o inaltime de 2.70 m si pentru o izolatie termica mai

buna este ridicat deasupra solului cu 0.60 m (45 cm reprezinta o parte din inaltimea demisolului si 15 cm reprezinta grosimea planseului). O solutie constructiva moderna o reprezinta bowindoul cu geamuri inalte care permite largirea zonei de vizionare. In camera de zi avem semineul care serveste atat pentru o incalzire locala cat si pentru aspectul estetic al camerei, focarul supravegheat contribuind la crearea unei atmosfere intime si stari sufletesti emotionale deosebite. Trecerea canalului de fiim prin planseu s-a faicut tinand cont sa nu fie in contact direct cu armatura de rezistenta. Tinand cont de distanta la care se afla cosul de fum fata de coama, d>3.00 m, se impune ca, cosul de fum sa depaseasca planul care trece prin coama si are o inclinare de 10 fata de orizontala, cu conditia sa se ridice cel putin 1.00 m de la invelitoare, masurata perpendicular pe panta. Parterul cuprinde urmatoarele functiuni si suprafete utile:

-Living: -S = 31,37 m.p.;

-Bucatarie: - S = 16,86 m.p.;

- Grup sanitar: - S = 6.47 m.p.;

- Birou; - S = 14,06 rap.;

Garajul este anexat locuinjei, iar pentru evitarea patrunderii apei in interior este ridicat cu 75 cm deasupra solului.

C. MANSARDA are o inaltime de 2.70 m, aflandu-se la 3.45 m deasupra solului si cuprinzand urmatoarele fanctiuni si suprafete utile:

- Dormitorul I: - S = 16,52 m.p.;

- Dormitorul II: - S = 22,11 m.p.;

- Dormitorul III: - S = 32,85 m.p.

- Baie: - S = 14,34 m.p.;

Aceasta cladire are un confort ridicat obtinut prin schema de distributie a incaperilor, luminarea si ventilarea directa a tuturor incaperilor de locuit si a celor de serviciu, cat si prin finisari.

In cladire exista trei scari care face legatura intre:

demisol-parter,

parter-mansarda,

garaj-parter;

si doua scari exterioare cu cate 6 trepte turnate din beton armat, placate cu bucati sparte de marmura, care permit accesul in cladire.

Accesul de la demisol la parter se face printr-o scara de beton armat de forma dreapta cu podest, cu 14 trepte, avand dimensiunile de 110x30x15 cm si un podest de odihna situat la cota +0,56 m cu dimensiunile 150x30 cm.

De jur imprejurul cladirii avem un trotuar cu latimea de 70 cm si o panta de 5% spre exterior pentru scurgerea apei, evitandu-se astfel infiltrarea acesteia in constructie. Urmeaza o zona pavata cu pavele dupa care urmeaza o zona cu iarba verde.

Accesul in cladire se poate face pe cele doua scari exterioare sau prin garaj. S-a avut de asemenea in vedere realizarea unei bune izolatii termice, fonice si hidrofuge, evitandu-se astfel pierderile de caldura pe timp de iarna si acumularile de caldura pe timp de vara, respectiv o poluare fonica.

3. Amplasamentul cladirii

La pozitionarea si alegerea orientarii casei s-a tinut cont de:

- frecventa si intensitatea anuala a vanturilor din zona

- iluminarea solara

- posibilitatea racordarii la retelele electrice si de apa ale localitatii

- forma terenului si tipul solului

- standardele de zonare seismica a teritoriului

4. Structura de rezistenta

Sistemul constructiv al cladirii este alcatuit din: ziduri portante de B.C.A., stalpi si grinzi din beton armat, plansee din beton armat turnat monolit.

Fundatia s-a realizat pe sub intreaga casa, trecerea de la un nivel la altul realizandu-se prin fundatie in trepte. Fundatia s-a realizat atat sub zidurile exterioare cat si sub cele interioare din beton B 50 de grosime 50 cm. Cota de fundare fata de cota terenului asigura protectia fata de limita de inghet.

Peretii exteriori ca si cei interiori sunt construiti din zidarie de B.C.A. de grosime 37⁵ cm constituind o structure portanta.

Peste golurile de la usi si ferestre s-au prevazut buiandrugi turnati munolit. Planseele din beton armat monolit s-au realizat din placi cu armare pe doua directii si grinzi. Materialele folosite sunt beton B 150 sj armaturi de otel laminat OL 38. Stalpii sunt din beton armat Ba200 utilizand armaturi(OB 37 i etrieri 12 la' distanta de 0.4 m. Toate armaturile metalice au fost puse la 4 cm de zidarie pentru a preintampina efectele negative.

Terasa a fost prevazuta cu balustrada inalta de 1.20 m iar scurgerea apelor pluviale are o panta de 1%, pardosela fiind din mozaic. Balustrada in cazul balcoanelor are inaltime tot de 1.20 m, pardoselile fiind tot din mozaic.

Alcatuirea demisolului impune o elevatie din beton de 2.30 m. planseul demisolului este din beton armat sj se sprijina pe elevatia fundatiei, accesul la demisol realizandu-se prin intermediul scarii amintite la punctul 2.

Parterul este constituit din zidarie de B.C.A., avand planseul din beton armat de grosime 15 cm care se sprijina pe centura de beton armat turnata monolit pe peretii portanti.

Etajul este construit din zidarie de B.C.A., avand planseul din beton armat de grosime 15 cm care se sprijina pe centura de beton armat.

Acoperisul este in doua ape de tip s.arpanta.. arpanta este realizata din lemn ecarisat de rasinoase fiind formats din capriori cu dimensiunile 10x12 cm, cosoroabe cu dimensiunile 10x15 cm, pane de camp cu dimensiunile de 12xl5cm, pana de coama cu dimensiunile 12x15 care se sprijina pe popi cu diametrul de Φ12 cm, clesti cu dimensiunile 2x2⁸xl5 cm si grinzi cu dimensiunile 10x20. Inveiitoarea este din tabla tip ondu-line ,care se sprijina pe sipci de lemn cu dimensiunile 5x5 cm. Intreaga cantitate de lemn utilizata in realizarea sarpantei va fi ignifugata cu solutie Diasil.

Apele pluviale vor fi colectate de pe acoperis si terasa de deasupra garajului cu ajutorul unor jgheaburi din tabla zincata cu diametrul Φ 14 cm.

Pardoseala demisolului este din beton cu grosimea de 15 cm avand ca suport un strat de hidroizolatie din carton bitumat si smoala de grosime 5 cm si un strat de balast de 10 cm grosime.

Categoria de importanta a cladirii este 'e', adica constructie de importanta normala.

Clasa de important a constructiei este III, adica constructie de importanta medie.

5. FINISAJE

Interioarele se vor tencui cu mortar de var-ciment si se vor acoperi cu tapet. Exteriorul cladirii se va tencui cu praf de piatra batuta intr-un strat de grosime egala cu 3 cm. Partea inferioara a cladirii este placata cu soclu din travertin.

Pardoselile calde se vor realiza din parchet laminar de fag in incaperi de locuit si pe holuri, iar cele reci din gresie, beton sclivisit s.i din mozaic turnat obisnuit pe izolatia termka, fonica si hidrofuga. Scarile interioare se vor mozaica.

6. tamplaria

Tamplaria exterioara si cea interioara se va executa din lemn de rasinoase si va fi vopsita in doua straturi de vopsea pe baza de ulei, culoare alba. Geamurile vor fi duble si sticla va fi fixata cu chit.

7. Utilitati

Constructia se va racorda la retelele din zona. Racordul electric se va realiza

de la linia de joasa tensiune. Incalzirea va fi realizata prin intermediul unei centrale

termice.

Gardul de jur imprejurul curtii este din beton armat cu grilaje din otel.

Portile sunt realizate din profile de otel.

Se stabilesc urmatoarele faze de executie:

1. confirmarea terenului de fundatie

2. armarea si cofrarea fundatiei

3. betonarea fundatiei

4. armarea si cofrarea peretilor demisolului

5. betonarea peretilor pe inaltimea demisolului

6. armarea si cofrarea planseului peste demisol

7. betonarea planseului peste demisol

8. zidirea peretilor pe inaltimea parterului

9. armarea si cofrarea stalpilor pe inaltimea parterului

10.betonarea stalpilor pe inaltimea parterului

11.armarea si cofrarea planseului peste parter

12.betonarea planseului peste parter

13.zidirea peretilor pe inaltimea mansardei

14.armarea si cofrarea stalpilor pe inaltimea mansardei

15.betonarea stalpilor pe inaltimea mansardei

16.executarea sarpantei

17. executarea invelitorii

18.pozarea instalatiilor

19.executarea finisajelor.

La folosirea unor elemente de constructii, respectiv a anumitor solutii

constructive s-a urmarit sa se asigure:

- rezistenta si stabilitatea constructiei

- siguranta in exploatare

- igiena, sanatate, refacere, confort

- izolatie termica, fonica, hidrofuga

- protectia ocupantilor tinand seama de varsta, starea de sanatate, riscul de

izbucnire a unui incendiu;

- limitarea pierderilor de vieti omenesti si bunuri materiale;

- protectia serviciului de pompieri care intervin pentru stingerea incendiilor,

pentru evacuarea ocupantilor si a bunurilor materiale;

- impiedicarea extinderii incendiului si la obiectivele invecinate.

8. Masuri de protectie impotriva incendiilor

* ignifugarea lemnului la acoperisul de tip sarpanta:

* folosirea la acoperisul sarpantei a unei invelitori incombustibile;

* respectarea normelor privind cosul de fum;

* folosirea placilor din gips-carton la peretii mansardei;

* ventilarea naturala a mansardei prin ferestre;

* asigurarea suprafetei vitrate pentru decomprimare in cazul exploziilor la

incaperea de la demisol destinata centralei termice;

* realizarea instalatiilor electrice din conductoare din cupru cu manta

izolata, realizarea instalatiilor electrice in zid, sub tencuiala prin folosirea tuburilor

de protectie si a dozelor sub tencuiala;

* dimensionarea fluxurilor de circulatie pentru casa scarii, holuri etc.

* asigurarea a doua cai de acces in cladire;

* amplasarea rezervorului G.P.L. astfel incat sa fie indeplinite conditiile de

siguranta privind distanta minima pana la constructia casei si ingradirea acestuia.

9. Note de calcul

9.1 Dimensionarea ferestrelor incaperii fa care se afia centrala termica:

rezulta o fereastra de 0.595 m² cu dimensiunile de 1.20x0.3 m

9.2 Calculul scarilor interioare de acces de la parter la celelalte nivele ale cladirii:

H_incapere=2,60 m

H_treapta=18 cm

Va rezulta un nr de trepte n=2,60/18=14 trepte

2h+b=60..64, de unde va rezulta b=60-36=24 cm - latimea unei trepte

9.3 Calculul fundatiei:

Pentru a calcula dimensiunile unei fundatii este necesar sa se urmareasca

doua elemente:

a) rezultanta sarcinilor exterioare N la nivelul talpii de fundatie:

N=N1+N2+N3+N4 (daN/m)

N1- incarcare data de planseu;

N2 - incarcare data de perete;

N3 - incarcare datorita greutatii proprii a fundatiei;

N4 - incarcare data de sarpanta

b) presiunea de calcul a pamantului la nivelul talpii de fundatie. Calculul

latimii B a fundatiei se face pe m.l. de fundatie cu formula :

Stabilirea adancimii de fundare:

Adancimea de fundare este mai mica cu 0,5 m fata de cota pardoselii

demisolului.

H=2,75+0,5=3,25 m

P=2 daN/cm2

Stabilirea incarcaturilor:

Incarcatura N1 data de planseu:

a) placa mansarda:    - incarcari permanente 445 daN/m2 q1= 655 daN/m2

- incarcare utila 210 daN/m2

b) placa parter : - incarcari permanente 504 daN/m2 q2= 714 daN/m2

- incarcare utila 210 daN/m2

c) placa demisol : - incarcari permanente 449 daN/m2 q3= 659 daN/m2

- incarcare utila 210 daN/m2

Stabilesc suprafata planseului ce incarca fundatia pe axul 1 orizontal si axele A si G verticale.

a) incarcare pe m.l. pentru placa mansardei:

b) incarcare pe m.l. pentru placa parter:

c) incarcare pe m.l. pentru placa demisol:

Incarcatura totala pe m.l. provenita din toate nivelele este :

N1 = q'+ q''+ q'''= 2019,6 daN/m.l.

Incarcarea din ziduri N2:

zid : 3x 0,3x 1600 x 0,8 = 1152daN/m.l.

tencuiala : 3x 0,03x 1900x 0,8 = 136,8 daN/m.l.

N₂ = 1288,8 daN/m.l

Incarcare din greutatea proprie a fundatiei N3:

bloc fundatie :

1x 1x 4,30x 2400 = 10320 daN/m.l.

N₃ = 10320daN/m.l.

Incarcare data de sarpanta N4:

acoperis:

- incarcari permanente     100,32 daN/m2

- incarcare utila 175 daN/m2

Incarcarea totala pe axul 1 intre axele A si G verticale este:

N = N₁ + N₂ + N₃ + N₄ = 13888,3daN/m.l.

Talpa fundatiei

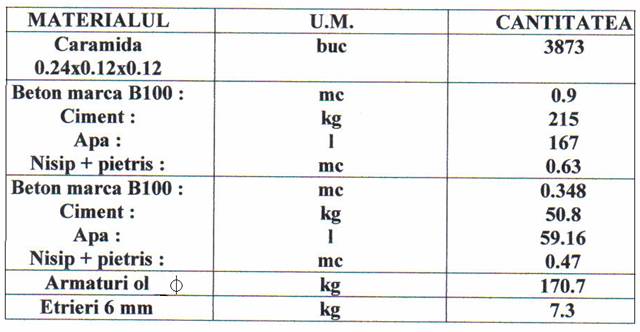

10. ANTEMASURATOAREA

Dupa elaborarea unui proiect, este importanta elaborarea antemasuratorii deoarece prin aceasta se afla cantitatea aproximativa de materiale ce sunt necesare. Astfel, cunoscand materialele necesare se poate evita risipa si de asemenea se poate determina pretul aproximativ al constructiei respective, permitand beneficiarului sa cunoasca costul materialelor.

S-a executat alta masuratoare pentru peretele de la garaj aflat intre stalpii 2G si 4G.

Zidul de lungime 6.7 m, 5 m inaltime si grosime 0.4 m.

Volumul peretului este 6.7x5x0.4 me adica 13.4 me ceea ce inseamna 3873 caramizi necesare volumul caramizii fiind 0.24x0.12x0.12 = 0.00346 me.

Are doi stalpi care au o inaltime de 5 m si o sectiune 0.4x0.4 mp ceea ce inseamna un volum pentru fiecare stalp de 5x0.3x0.3 adica 0.45 me si un volum total 0.9 me.

Pentru un metru cub de beton avem nevoie de 239 kg ciment 185 1 apa si 1.429 me pietris + nisip.

Din calcule rezulta ca pentru 0.9 me beton necesar pentru turnarea stalpilor avem nevoie de 215 kg ciment, 167 1 apa si 0.63 me de nisip + pietris.

Centura din beton marca B100 are o lungime de 6.7 m si o sectiune de 0.3x0.4 mp, adica un volum de 0.348 me pentru un me de beton de B100 sunt necesari 146 kg ciment, 170 1 apa si 1.353 me pietris + nisip. Pentru betonul necesar turnarii centurii avem nevoie de 50.8 kg ciment, 59.16 1 apa si 0.47 me pietris +nisip.

Pentru fiecare stalp avem nevoie de cate patru armaturi cu o lungime de 5.2 m (cu 10 cm mai lungi decat stalpii la fiecare capat ) si patru armaturi pentru centum, cu o tungime de 6.9 m ( 20 cm mai lungi decat zidul ). Avem o lungime totala a armaturiior de 2x4x5.2+4x6.9 adica 69.2 m. Greutatea pe metru liniar a armaturiior este de 2.648 kg, ceea ce inseamna o greutate totala de 170.7 kg.

La fiecare 30 cm de armatura avem cate un etrier. Asta inseamana ca la fiecare stalp avem 6 etrieri iar la Centura 7. Lungimea unui etrier de la stalpi este de 1.7 m, iar al unuia de la centure de 1.3 m. Lungumea totala a etrierilor este de 2x6x1.7+10x1.3 adica 33.4 m. Greutatea pe matru liniar a etrierilor cu diametru 6 mm este de 0.22 kg de unde avem o greutate totala de 7.3 kg.

Cosul de fum se afla la o distanta mai mica de un metru de coama si

depaseste cu minim 0.45 m inaltimea casei.
