Instalatie cu cazane in cascada (minim 2, maxim 8 cazane) cu compensator intre cascada si instalatie, comandata cu modul (centralina) – E6.4031

Instalatii

+ Font mai mare | - Font mai mic




Instalatie cu cazane in cascada (minim 2, maxim 8 cazane) cu compensator intre

cascada si instalatie, comandata cu modul (centralina) – E6.4031




CONECTARILE PERIFERICELOR LA CONTROLERUL DE CASCADA E6:

- cartela CoCo MTS

- sonda externa AFS

- sonda colector VFAS

- control la distanta FBR1

- circulator incalzire

PROGRAMAREA E6:

Deschiderea usitei

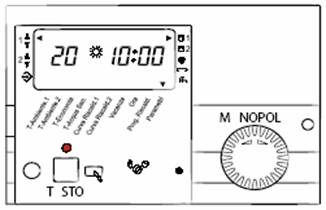

Selectati meniul de parametri rotind butonul din dreapta, sageata in partea de jos a ecranului trebuie pozitionata la dreapta

Apasati tasta de sub display (inscriere-memorare)

Selectati parametrul „20” rotind butonul din dreapta si introduceti parola in modul decris la pagina 9

Selectati parametrul „22” (codul BUS)

Apasati tasta memorare (beculetul rosu de deasupra tastei se aprinde)

Programati valoarea 0 rotind butonul din dreapta

Apasati tasta (beculetul rosu se stinge). Daca

valoarea 0 nu este acceptata si apare valoarea 01

verificati daca nu este conectata vreo sonda la

bornele posterioare ale E6, corespunzatoare sondelor

tur VFAS pt. agentul termic trimis catre circuite 1 si 2.

Selectati parametrul „51” (temp. maxima colector)

Apasati tasta memorare (beculetul rosu se aprinde)

Programati temperatura maxima colector (buton)

Apasati tasta memorare (beculetul rosu se stinge)

Selectati parametrul „52” (temp. minima colector)

Apasati tasta memorare (beculetul rosu se aprinde)

Programati temperatura minima a colectorului

Apasati tasta memorare (beculetul rosu se stinge)

Rotiti butonul din dreapta pana la aparitia textului

„End” si apasati tasta memorare sau inchideti usita

pentru a iesi din meniul de programare a parametrilor.



IN GRIJA INSTALATORULUI

ACCESORII DISPONIBILE MTS

CANT.

DESCRIERE

CANT.

COD

DESCRIERE

1

COMPENSATOR HIDRAULIC

1

MODUL CONTROLER E6.4031

1

POMPA ZONA TEMPERATURA RIDICATA

1

INTERFATA CoCo-MTS (cate una pentru fiecare cazan)

1

SONDA EXTERNA AFS

1

SONDA TUR COLECTOR VFAS

1

CONTROL LA DISTANTA FBR1

placa THW



placa THW



comanda la distanta



E6

controler cascada



sonda externa AFS

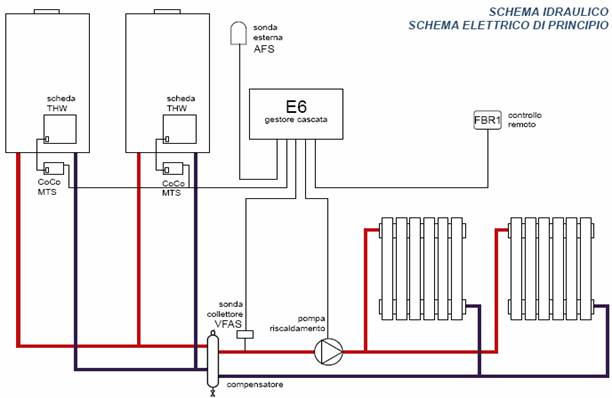

Schema hidraulica

Schema electrica de principiu


pompa de incalzire

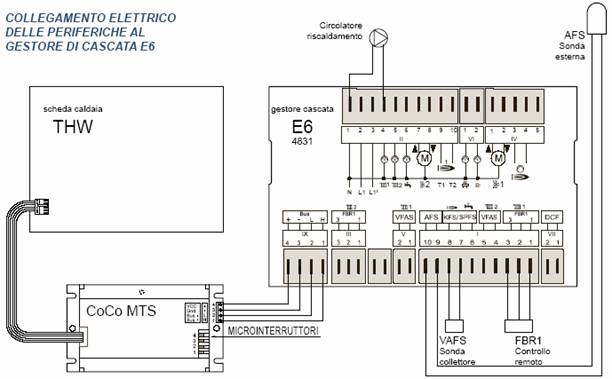

Conectarea electrica a perifericelor la controlerul de cascada E6



placa     cazan THW



microintrerupatoare control la distanta FBR1
