Instalatii solare de preparare a apei calde de consum pentru cladiri colective.

Sunt instalatii solare de capacitate mai mare decat preparatoarele individuale.

In general sunt instalatii cu sursa de adaos.

Pot fi concepute de maniera centralizata sau descentralizata atat pe partea de solar cat si pe partea de adaos.




La conceperea acestor sisteme, este foarte importanta cunoasterea cat mai exacta a debitelor de apa calda precum si a graficului de consum.

Schemele principiale de alcatuire a acestor categorii de instalatii sunt:


1.Schema cu schimbator de caldura primar extern, si aport de energie termica preparata centralizat, separat

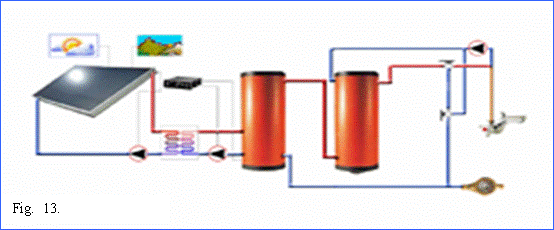

Aceasta schema (fig 13. ) hidraulica se recomanda cu precadere pentru instalatiile de producere a apei calde de consum aferente blocurilor de locuinte.

Caracteristicile acestei configuratii sunt:

Un schimbator de caldura extern rezervorului solar. Este cea mai buna solutie pentru debite mari, si permite o intretinere usoara

Un rezervor specific pentru agentul solar si un rezervor colectiv specific debitelor preluate din sursa de aport

Sursa de aport poate fi de tip electric, hidraulic sau ambele tipuri.

Robinetul de amestec se gaseste la iesirea din rezervorul de varf,

Mentinerea temperaturii apei calde distribuite se asigura cu ajutorul sursei de aport.

Pompa de circulatie de pe circuitul secundar este aservita circuitului primar.
Schema cu schimbator de caldura primar extern, si aport de energie termica preparata centralizat, integrat

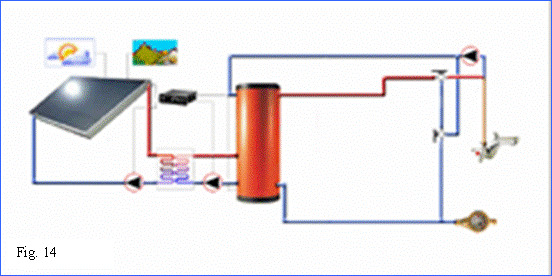

Schema (fig. 14.) se recomanda numai instalatiilor colective de preparare a apei calde de consum de mica capacitate (mai mici de 20 m˛), precum si in cazul instalatiilor de preparare a apei calde de consum aferente locuintelor individuale in cazul unui nivel de confort sporit.

Caracteristicile acestei configuratii sunt:

Un schimbator de caldura extern rezevorului solar. Este cea mai buna solutie pentru debite mari, si permite o intretinere usoara

Un rezervor unic pentru agentul solar si pentru debitele preluate din sursa de aport

Sursa de aport poate fi de tip electric sau hidraulic.

Robinetul de amestec se gaseste la iesirea din rezervorul de varf,

Mentinerea temperaturii apei calde distribuite se asigura cu ajutorul sursei de aport.

Pompa de circulatie de pe circuitul secundar este aservita circuitului primar.

Aceasta configuratie poate fi transformata, in cazul in care lungimea traseului de distributie este mai mica de 6 m, in schema cu distributie directa, fara recirculare, caz in care debitul pompei de pe bucla de recirculare este 0.


3.Schema cu schimbator de caldura primar intern, si aport de energie termica preparata centralizat, separat

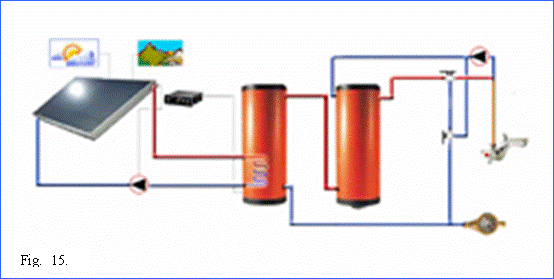

Schema (fig, 15.) permite evitarea schimbatorului de caldura extern.

Caracteristicile acestei configuratii sunt:

Un schimbator de caldura intern rezervorului solar. Este cea mai buna solutie pentru debite mari, si permite o intretinere usoara

Un rezervor specific pentru agentul solar si unul pentru debitele preluate din sursa de aport

Sursa de aport poate fi de tip electric, hidraulic sau ambele tipuri.

Robinetul de amestec se gaseste la iesirea din rezervorul de varf,

Mentinerea temperaturii apei calde distribuite se asigura cu ajutorul sursei de aport.



4.Instalatie de preparare a apei calde cu schimbator primar intern si sursa de ados cu prepare independenta, centralizata.

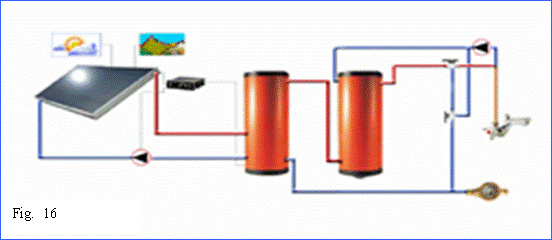

Schema ( fig. 16.) se recomanda in zonele calde.

Caracteristicile acestei configuratii sunt:

Nu exista schimbator de caldura intern rezervorului solar.

Un rezervor specific pentru agentul solar si unul pentru debitele preluate din sursa de aport

Sursa de aport poate fi de tip electric, hidraulic sau ambele tipuri.

Robinetul de amestec se gaseste la iesirea din rezervorul de varf,

Mentinerea temperaturii apei calde distribuite se asigura cu ajutorul sursei de aport.

Aceasta configuratie poate fi transformata, in cazul in care lungimea traseului de distributie este mai mica de 6 m, in schema cu distributie directa, fara recirculare, caz in care debitul pompei de pe bucla de recirculare este 0.


5.Instalatie de preparare a apei calde fara schimbator de caldura primar, cu    acumulator si sursa de adaos cu prepare independenta, instantanee.

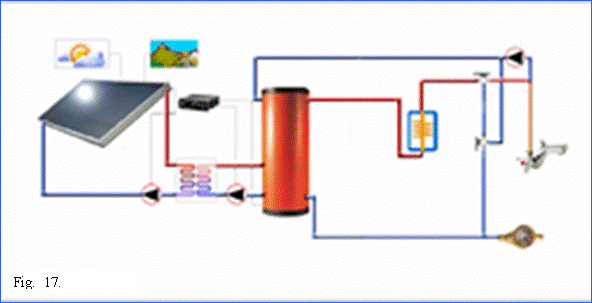

In aceasta configurare a instalatiei (fig. 17.) sursa de varf functioneaza in mod instantaneud. In consecinta nu este nevoie de rezervor de stocaj ci numai de rezervor solar.

Un schimbator de caldura extern rezervorului solar.

Un rezervor pentru agentul solar

Sursa de aport poate fi de tip electric sau hidraulic.

Robinetul de amestec se gaseste la iesirea din rezervorul de varf,

Mentinerea temperaturii apei calde distribuite se asigura cu ajutorul sursei de aport.

Aceasta configuratie poate fi transformata, in cazul in care lungimea traseului de distributie este mai mica de 6 m, in schema cu distributie directa, fara recirculare, caz in care debitul pompei de pe bucla de recirculare este 0.

6.Instalatie cu descarcarea stocului solar

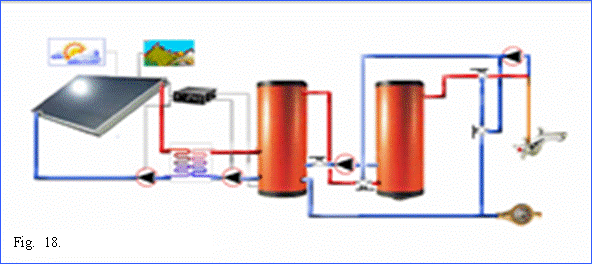

Aceasta schema (fig. 18.) este o varianta a configuratiei 1. deosebirea: o pompa de circulatie permite descarcarea din rezervorul solar in rezervorul de varf.

Un schimbator de caldura extern rezervorului solar.

Un rezervor pentru agentul solar si unul pentru sursa de aport.

Sursa de aport poate fi de tip electric, hidraulic sau mixt.

Robinetul de amestec se gaseste la iesirea din rezervorul de varf,

Mentinerea temperaturii apei calde distribuite se asigura cu ajutorul sursei de aport.

Aceasta configuratie poate fi transformata, in cazul in care lungimea traseului de distributie este mai mica de 6 m, in schema cu distributie directa, fara recirculare, caz in care debitul pompei de pe bucla de recirculare este 0.

pompa de pe secundar este aservita celei de pe primar.

O pompa suplimentara permite descarcarea din rezervorul solar in cel de varf. Aceasta este pusa in functiune cand temperatura din partea superioara a rezervorului solar este mai mare decat cea din partea inferioara a rezervorului de varf, deci cand nu este consum de apa. Schema permite utilizarea eficienta a captatorilor solari, cu returul la o temperatura mai mica.
