LUNETA - Construirea lunetei

Astronomie



+ Font mai mare | - Font mai mic



LUNETA

Luneta este un instrument optic alcatuit din mai multe lentile si prisme dispuse intr-un tub; ea serveste in astronomie, in topografie, in tehnica militara etc. la observarea obiectelor foarte indepartate. La aparitia si perfectionarea lunetei au contribuit multi inventataori ai epocii, mai ales ca instrumentul era deja cunoscut si utilizat, intr-o forma primitiva, in Olanda si Franta.



Incepand din secolul al XV-lea, lentilele de sticla, foarte imperfecte, erau folosite in mod curent pentru corectarea defectelor de vedere. Aberatiile puternice si calitatea proasta a sticlei au facut ca abia in primii ani ai secolului al XVII-lea constructorii olandezi sa-si indrepte atentia asupra instrumentelor optice care aveau drept scop marire imaginilor unor obiecte.

Luneta este destinata observarii obiectelor foarte indepartate. De la oricare punct al unui astfel de obiect ajung la noi fascicule practic paralele.

Grosismentul lunetei:

Fiind vorba de un aparat ce furnizeaza imagini virtuale ale unor obiecte indepartate, luneta se caracterizeaza prin grosisment. Grosismentul este egal cu produsul dintre distanta focala a obiectivului si puterea ocularului. Se poate mari deci grosismentul marind distanta focala a obiectivului si utilizand oculare cat mai convergente.

Luneta este un sistem optic ce consta dintr-o lentila obiectiv (convergenta) si una ocular (divergenta).

Prima luneta a fost construita in Olanda la inceputul anului 1600. Cel care a introdus folosirea lunetei in astronomie a fost Galileo Galilei. Cu luneta construita de el in anul 1609, savantul italian a descoperit muntii de pe Luna, natura stelara a Caii Lactee, patru sateliti ai lui Jupiter, petele solare. Dar la aparitia si perfectionarea lunetei au contribuit multi inventatori ai epocii.

Luneta are in componenta un tub in care se afla un sistem optic numit obiectiv, care este orientat spre cer. Punand ochiul in spatele ocularului, observam direct imaginea obtinuta. In plus o putem fotografia sau chiar inregistra si analiza cu ajutorul aparatelor electrice.

Lunetele folosesc principiul de refractie a luminii. Atunci cand lumina trece prin obiectivul lunetei este refractata (indoita) si ajunge intr-un punct numit focar , unde este examinata printr-un ocular. La inceputurile lunetelor, problema cea mai mare era aberatia cromatica-un halo colorat in jurul obiectelor vazute prin luneta.

Lunetele cu obiective formate din lentile de sticla se mai numesc si telescoape dioptrice, iar cele cu obiectivul constand dintr-o oglinda concava se mai numesc si telescoape catoptrice, sau simplu telescoape.

Lunetele sunt foarte performante la observatii planetare deoarece dau imagini cu contrast si calitate ridicata. Dar costul lor este foarte mare si de aceea pentru observatii deep sky este de preferat un telescop reflector. Lunetele sunt mult mai usor de folosit si de intretinut decat telescoapele, deoarece nu necesita operatii de colimare (aliniere a partilor optice) si nu sunt afectate foarte tare de tulburenta instrumentala (curenti de aer in tub). Singura problema este ca obiectivul de luneta costa mult mai mult decat o oglinda de telescop de acelasi diametru.

Construirea lunetei:

Componentele optice principale ale lunetelor sunt lentilele,iar razele de lumina care trec prin ele sunt supuse refractiei.O lentila este formata dintr-o substanta transparenta(sticla sau material plastic) marginita de doua suprafete sferice,dreapta care uneste centrele sferelor respective fiind numita axa optica.

    Deoarece corpurile ceresti sunt situate la departari mari,putem considera ca radiatiile care vin spre observator sunt paralele intre ele.

In legatura cu trecerea razelor de lumina prin lentile se pot face urmatoarele remarci:

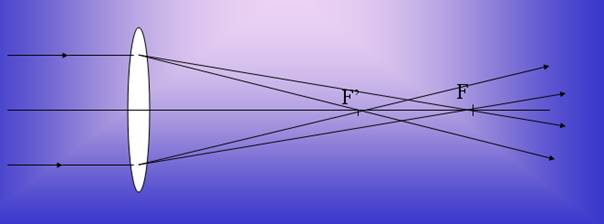

-razele care trec prin partea centrala a lentilei sunt mai putin refractate decat razele care trec prin apropierea periferiei,acest fapt determinand pe axa optica puncte diferite de convergenta-focare diferite-cauza pentru care imaginea obiectului observat apare putin incetosata.Acest fenomen este cunoscut sub denumirea de aberatie de sfericitate.

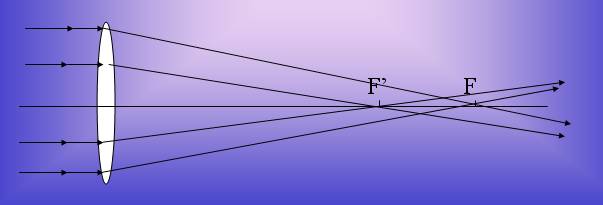

-Radiatiile de diferite lungimi de unda sufera refractii diferite.Din acest motiv imaginea obiectivului respectiv apare tot incetosata, dar cu culori diferite,fenomenul acesta fiind cunoscut sub denumirea de aberatie cromatica.

O luneta astronomica se compune din doua sisteme de lentile.Sistemul de dimensiuni mai mare constituie obiectivul lunetei,aceasta fiind piesa de baza a instrumentului respectiv.Diametrul lui poate fi cuprins intre cativa centimetri,pe cand distanta focala poate sa fie de 10-20 de ori mai mare decat diametrul.

Cel de al doilea sistem optic,alcatuit din lentile mult mai mici,se numeste ocular.

Obiectivul are scopul de a aduna fluxul luminos radiat de obiectul cercetat,pe cand ocularul mareste imaginea data de obiectiv si o proiecteaza in ochiul observatorului.

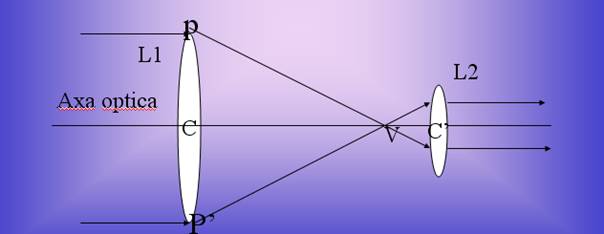

Axele optice si focarele celor doua sisteme optice trebuie sa coincida,drumul razelor de lumina prin luneta,indicat in fig.2.4.

Mersul razelor de lumina printr-un sistem de lentile biconvexe,L1=obiectivul ,L2 = ocularul.

Cel mai vechi ocular este acela descris de Kepler,are o singura lentila plan-convexa,suprafata plana fiind situata spre ochiul observatorului.

Luneta astronomica

Telescopul refractor sau luneta, este un tip de telescop optic care refracta lumina. Aceasta refractie face ca razele paralele de lumina sa convearga intr-un punct focal. Din aceasta cauza utilizatorul poate vedea un obiect mai clar, luminos si aproape. Este asemanator din punct de vedere al constructiei cu microscopul. Un refractor tipic are 2 lentile, lentila obiectiv si ocularul. Obiectivul este format din doua bucati de sticla cu dispersii diferite. Fiecare parte a acestor bucati de sticla este finisata pe o parte si pe alta.



Avantaje:

Usor de folosit din cauza designului simplu.
Nu necesita ingrijire.
Excelent pentru observatii lunare, planetare sau bi-stelare.
Foarte bun in observatiile terestre.
Corectarea culorilor este buna la design-urile acromatice si excelent in cele apocromatice.
Tubul optic inchis asigura o buna functionare a aparatului, protectie si calitate mai buna a imaginilor.

Dezavantaje:

Mai scumpe decat telescoapele reflectoare de tip Newtonian sau Catadioptrice.
Mai greu si lung decat echivalentul cu un reflector.
Nu prea se poate folosi in observatiile obiectelor mai mici si indepartate.
Apar aberatiile cromatice din cauza folosirii lentilelor

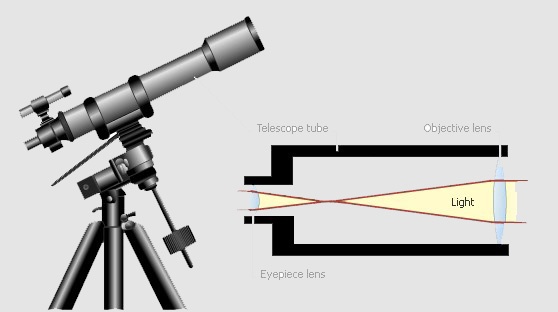

Schema telescopului refractor

Luneta terestra

  • Sunt lunetele militare, lunete pentru biologi (Ornithologie) si vanatori)
  • binoclu are un sistem de prisme de refractiei cu focar mai scurt ca luneta, dar ofera o imagine mai larga si profunda, vizarea fiind facuta cu amandoi ochii.
  • luneta lui Kepler este monoculara are un focar mai scurt dar care realizeaza o imagine de perspectiva in comapratie cu luneta astronomica.

Mod de functionare

Aici este prezentat modul de functionare a lunetei lui Kepler:

  • Obiectivul    (format dintr-o lentila convergenta) (1) produce imaginea reala si rasturnata a (5) obiectului (4) situat departe de observator.
  • Obiectul, (5) prin lentila ocularului (lentila divergenta) (2) va fi marit, creand o imagine vazuta de ochi (3) care vede de fapt o imagine virtuala marita (6).

Acest raport de marire a imaginii depinde de distanta focala a lentilei obiectivului si ocularului.

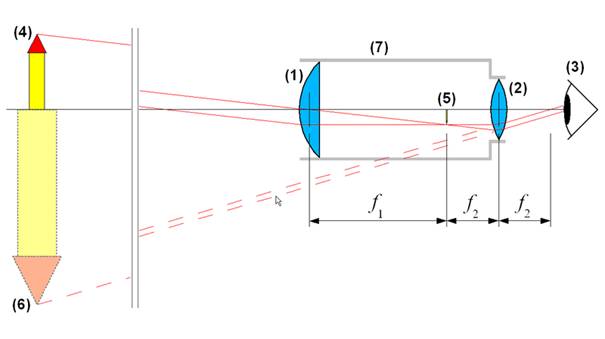

Calea razelor luminoase in luneta lui Kepler

Observatorul Astronomic 'Amiral Vasile Urseanu'

Principalul instrument al Observatorului Astronomic 'Amiral Vasile Urseanu' este luneta ecuatoriala Zeiss, instalata in 1910. Pe aceasta luneta puteau fi montate un coronograf (un instrument pentru observarea coroanei solare in afara eclipselor) si o camera fotografica. Luneta ecuatoriala este si astazi functionala dar este folosita in timpul evenimentelor speciale (eclipse totale de Luna, eclipse de Soare, opozitii). Este necesar, pentru folosirea lunetei, sa se afle pe cer planetele sau Luna.

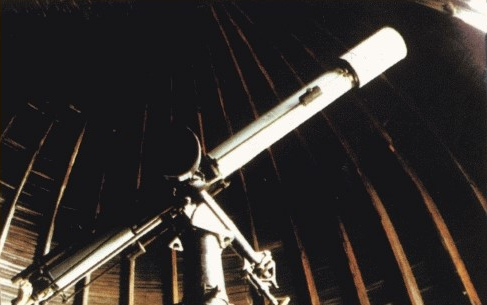

Luneta ecuatoriala Zeiss

Are 150mm diametru si a fost instalata in 1910, la doi ani dupa constructia casei Urseanu. Distanta focala a refractorului este de 2695mm. La vremea cind a fost instalata, luneta era a doua ca marime din tara dupa refractorul dublu de 38cm diametru a Institutului Astronomic.

Impreuna cu luneta a fost cumparata si o trusa de oculare ce continea sase asemena piese. Ocularele sunt atit de bune ca sunt folosite si acum. Sunt oculare de 40mm, 25mm, 12.5 mm si 9mm. Cu ocularul de 9mm se obtine o putere de 300x, destul de mare pentru observatii asupra planetelor si Lunii. Cu un alt ocular de 6mm se obtine puterea maxima de marire a acestui instrument: 450x.

Luneta de 150mm este dotata cu un cautator de 60mm diametru ce are o marire de 20x. Cu acest mic instrument se centreaza instrumentele in refractorul mare.

Cupola ce adapostese luneta Zeiss are cinci metri in diametru, fiind actionata manual.

Luneta Goertz

In restul timpului este folosita luneta de 90mm diametru, Goertz, pe montura ecuatoriala Zeiss. Luneta este ceva mai noua si slujeste publicul foarte bine. Cu ea se pot observa planetele si Luna, Soarele si stelele duble. Puterea maxima de marire este de 200x.


Luneta de 90 mm diametru, montata pe montura Zeiss


Luneta de 90 mm diametru, montata pe montura Zeiss
