DIODE

Dioda reprezinta un dispozitiv semiconductor format dintr-o jonctiune PN, introdusa intr-o capsula de metal, sticla sau material plastic, cu doua terminale numite ANOD  si CATOD prin care aceasta se conecteaza intr-un circuit electric. jonctiunea PN reprezinta suprafata de separatie dintre doua regiuni semiconductoare. Una de tip P si cealalta de tip N.  In timpul polarizarii directe ( anod pozitiv si catod negativ) dioda prezinta practic o rezistenta  mica la trecerea curentului electric. La o polarizare inversa, dioda prezinta o rezistenta foarte mare care practic blocheaza trecerea curentului electric. Pe baza acestui principiu functioneaza redresarea curentului alternativ, deoarece prin dioda nu trece curentul decit intr-un singur sens, (polaritate)
Acest curent creste dupa o lege de variatie exponentiala, o data cu cresterea liniara a curentului. In cazul polarizarii inverse, dioda este blocata, curentul invers fiind foarte mic. In cazul cresterii tensiunii inverse peste un anumit prag, curentul prin dioda creste foarte mult, pina la distrugerea diodei, aceasta se numeste tensiune de strapungere. In cataloage se da tensiunea de strapungere, adica tensiunea pina la care rezista dioda fara sa se strapunga. De exemplu dioda 1N4004, este o dioda redresoare prin care poate trece un curent max de 1 A (amper) si rezista pina la tensiunea de 400 de V (volti)
Cele mai intilnite tipuri de diode sint urmatoarele
--- Dioda redresoare
--- Dioda cu contact punctiform
--- Dioda tunel
--- Dioda varicap
--- Dioda zener
Dioda redresoare utilizeaza proprietatea de conductie unilaterala a curentului, si este folosita pentru redresarea curentului alternativ. Ele sunt de 3 feluri. cu seleniu, cu germaniu, si cu siliciu
Tensiunea de deschidere variaza in functie de jonctiune. Pentru seleniu si germaniu, este intre 0,1 / 0,3V si pentru siliciu intre 0,6 / 0,75 V. Nu folositi diode pentru curenti si tensiuni mai mari decit scrie in catalog, se vor arde imediat, pe cit posibil folositile sub valorile de catalog

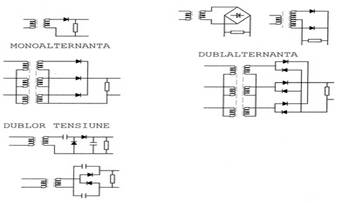

Se cunosc mai multe tipuri de redresoare
Monoalternanta, redresarea se face cu o dioda
Dublalternanta, se face cu 2 sau 4 diode
Trifazata monoalternanta cu 3 diode sau bialternata cu 6 diode



Diodele cu contact punctiform sunt de curent mic de functinare si prezinta o capacitate interna foarte mica. Se foloseste in circuitele de detectie, comutatie si multuplicare a unor curenti mici ce pot avea o frecventa ridicata

Dioda Tunel  se caracterizeaza prin faptul ca la cresterea tensiunii, curentul prin dioda scade. Se foloseste la compensarea rezistentelor de pierderi in circuitele oscilante, la oscilatoare si circuite basculante.

Dioda Varicap este o dioda care prezinta o capacitate in momentul polarizarii inverse, si este dependenta de valoarea tensiunii. In acest fel se poate realiza o capacitate de valoare variabila. Este utilizata in circuite oscilante cu acord variabil,  si in circuite de stabilizare, multiplicare si schimbare a frecventei. Capacitea variaza invers proportional cu tensiunea.

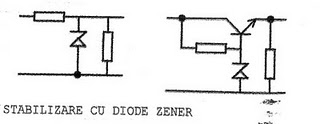

Dioda Zener in regim de polaritate inversa atunci cind intra in zona de strapungere, are o tensiune constanta la borne, intr-o anumita plaja de valori ale curentului. Ea se mai numeste si dioda stabilizatoare
