MASURAREA IMISIEI DE NOXE GAZOASE CU ANALIZORUL PORTABIL MODEL DRÄGER X – am 7000

1. Consideratii generale

Analizorul de gaze Dräger X – am 7000 este un instrument adaptat monitorizarii continue a concentratiilor diferitelor gaze în mediul de lucru, precum si pentru depistarea scurgerilor din cadrul conductelor de transport gaze (CH₄, NH₃, Cl₂, etc.).

Analizorul permite masurarea independenta a maxim cinci gaze în functie de senzorii instalati.

2. Descrierea echipamentului de masurare

Kitul de masurare al acestui tip de analizor prezentat în figura 9.1 este compus din:

analizor (1);

adaptor de prelevare a gazelor (2);

senzori electrochimici (3).

Interfata aparatului prezinta un display si trei taste functionale precum si dispozitive de avertizare (2 luminoase si unul acustic).

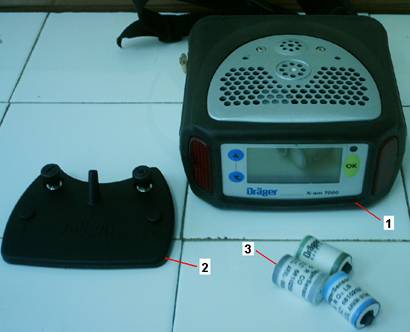

Fig. 9.1. Analizorul de gaze Dräger X – am 7000

1 – analizor; 2 - adaptor de prelevare a gazelor; 3 – senzori electrochimici.

Functionalitatea tastelor este urmatoarea:

▼,▲  - taste pentru selectarea unei functii si oprirea aparatului;

OK – tasta pentru confirmarea functiei selectate si  pornirea aparatului.

3. Modul de lucru

3.1. Pregatirea aparatului

Pentru pregatirea aparatului sunt necesare a se parcurge urmatoarele etape:

se desface capacul pozitionat în partea posterioara si se introduc cei patru acumulatori alcalini;

se desurubeaza suruburile pozitionate în partea superioara a aparatului si se conecteaza cei trei senzori specifici gazelor ce urmeaza a fi monitorizate.

Obs: senzorii de CH₄ si CO₂ nu se schimba (senzorul rosu si argintiu)!

3.2. Pornirea si pregatirea aparatului

Pentru a porni aparatul se apasa tasta OK cel putin trei secunde (o numerotare inversa este afisata, când numerotarea a ajuns la zero, se elibereaza tasta OK).

Dupa ce aparatul a fost pornit, pe display sunt afisate date privind gazele ce pot fi masurate (în functie de senzorii instalati) si timpul ce trebuie parcurs pâna ce acestia se încalzesc (sunt apti de masurare).

Din moment ce timpul de încalzire s-a scurs se poate începe procesul de calibrare a aparatului ce trebuie realizat obligatoriu în aer curat.

Operatiile necesare efectuarii calibrarii sunt urmatoarele:

cu analizorul pornit se apasa scurt tasta ▼;

din fereastra afisata pe display se selecteaza “Calibrare în aer curat” cu ajutorul tastei ▼;

se apasa tasta OK pentru confirmare;

dupa finalizarea calibrarii se apasa tasta OK si tasta ▲ pentru a selecta “iesire meniu”.

3.3. Efectuarea masurarii si oprirea aparatului

Înainte de a efectua operatia de masurare se racordeaza adaptorul de prelevare a gazelor la analizor (instrumentul intra automat în modul pompare si simbolul „>><<” este afisat aditional în partea dreapta a displayului) si se efectueaza un test de scurgeri (se obtureaza orificiul de intrare a gazelor în aparat, iar dupa câteva secunde simbolul „>><<” este afisat si cele doua alarme se activeaza automat).

Dupa efectuarea acestui test se elibereaza orificiul de intrare si se apasa tasta OK pentru a opri cele doua alarme, moment în care se poate începe operatia de masurare.

Pentru a opri aparatul se tine apasat concomitent tastele ▼,▲ cel putin trei secunde.

4. Prelucrarea rezultatelor

Rezultatele masuratorilor se trec în tabelul 9.1 si se compara cu concentratiile maxime admisibile din aerul reglementate de legislatia de mediu în vigoare.

Tabelul 9.1. Rezultate înregistrate în urma masuratorilor

* - conform STAS 12574/1987 - Concentratiile reglementate reprezinta media zilnica orara a celor 24 de masuratori efectuate într-o zi.

Obs.

Conversia concentratiei volumice (ppm), masurata de analizorul de gaze în concentratie masica (mg/Nm³) se realizeaza aplicând relatia 8.1 de la lucrarea nr. 8.
