1 Introducere

Incepand cu anul 1970 odata cu dezvoltarea informaticii, electronicii si a mecanicii fine, s-au facut schimbari structurale si in domeniul masuratorilor terestre prin aparitia primelor dispozitive electronice de masurat distante, apoi inglobarea microprocesoarelor si posibilitatea stocarii datelor preluate in teren.

In prezent exista posibilitatea utilizarii unei game variate de statii totale cum ar fi:

- WILD

- TOPCON

- REC ELTA

- NIKON

- LEICA

In cazul studiului de caz s-a utilizat o statie totala construita de firma Leica Geosystems si anume statia totala Leica TCR 403, pentru care voi face o scurta trecere in revista a acestui instrument.

2 LEICA TCR 403

Leica Geosystems construieste statii totale electronice de inalta calitate. Tehnologia folosita ajuta la usurarea muncii in lucrarile zilnice. Instrumentul este ideal pentru ridicari topografice si lucrari de trasare. Modul de utilizare a functiilor instrumentului pot fi invatate fara probleme intr-un timp foarte scurt .

2.1 Parti componente ale statiei totale LEICA TCR 403

Fig.19 Partile componente ale statiei totale Leica TCR 403

1) Colimator

2) Lumina de ghidare EGL (optional)

3) Surub de miscare fina pe verticala

4) Baterie

5) Distantier pentru Bateriile GEB111

6) Capac baterie

7) Ocular, clarificare reticul

8) Focusarea imaginii

9) Maner de transport detasabil

10) Interfata seriala RS232

11) Surub de calare

12) Obiectiv cu EDM (Electronic Distance Measurement) incorporat

13) Display

14) Tastatura

15) Nivela sferica

16) Tasta On/Off

17) Tasta tragaci -Trigger key

18) Surub de miscare fina pe orizontala

2.2 Tastatura si display

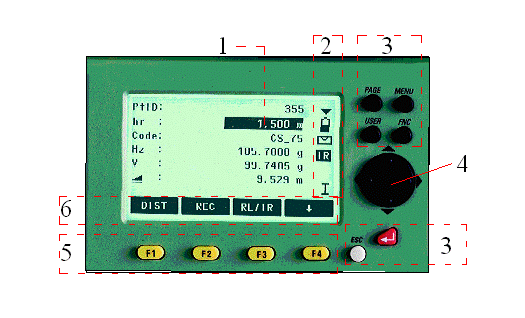

Fig.20 Tastaura si display-ul statiei totale TCR 403

1) bara de selectie, campul pentru masuratori.

2) Simboluri

3) Taste cu functii fixe

4) Taste de navigare controleaza bara-input in editare si introducere sau controlul barei de selectie.

5) Taste functii, au functie variabila afisata pe ultima linie a display-ului deasupra tastei.

6) Bara de functii soft afisaza functiile care pot fi chemate cu tastele functii.

Taste cu functie fixa

[PAGE]    Deruleaza paginile, in cazul in care avem mai multe.

[MENU] Acces la programe, setari, data manager, calibrari, parametri de comunicare,system information si data transfer.

[USER] tasta programabila cu functie din meniul FNC .

[FNC] Acces rapid la functiile pentru masurare .

[ESC] Iesire dintr-un dialog sau editor cu activarea valorii precedente. Intoarce la nivelul anterior.

Confirma text, continua cu campul urmator.

Tasta Trigger

Tragaciul are trei setari :ALL, DIST, OFF. Tasta poate fi activata in meniul Configuration .

Taste soft

Functiile sunt afisate pe ultima linie a ecranului. Pot fi activate prin tastele-functii corespunzatoare. Valabilitatea fiecarei functii depinde de programul/functiile activate.

- [ALL] masoara distanta, unghiurile si inregistreaza punctul.

- [DIST] masoara distanta fara sa inregistreze.

- [REC] salveaza valorile afisate.

- [ENTER] sterge valorile afisate si asteapta introducerea unei noi valori.

- [ENH] permite introducerea coordonatelor.

- [LIST] afisaza lista cu punctele valabile.

- [FIND] porneste cautarea pentru punctul introdus.

- [EDM] afisaza setarile EDM.

- [IR/RL] schimba distomatul de pe IR pe RL .

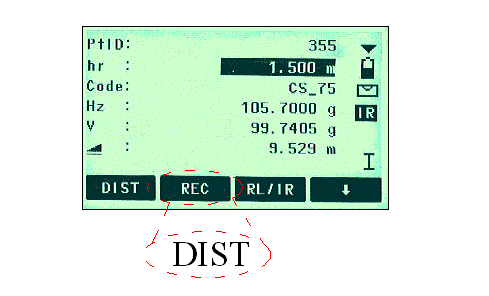

Fig.21 Display-ul si tastele soft la statia totala Leica TCR 403

- [SetHz] seteaza directia orizontala pe valoarea introdusa.

- [Hz=0] seteaza directia orizontala pe 0.

- [HOLD] blocheza directia orizontala si poate fi eliberata cu [RELEASE].

- [PREV] intoarce la dialogul anterior.

- [NEXT] continua cu dialogul urmator.

3 Datele tehnice ale statiei totale Leica TCR 403

Telescopul

Complet

Marire 30X

Imagine dreapta

Diametrul obiectivului 40mm

Distanta minima de focusare 1.7m

Focusare fina

Camp vizual 1⁰30'(26 m pana la 1km)

Camp vizual la 100m 2.6m

Masurare unghiuri

Absoluta si continua

Actualizare la fiecare 0.3sec

Unitati selectabile 360⁰ sexagesimal, 400gon, Deviatia standard (in acord cu DIN 18723/ISO 12857) 3"(1mgon)

Rezolutia ecranului 1"/ 0.1 mgon/0.01mil

Precizia nivelelor

Nivela circulara 6'/2 mm

Nivela electronica 20"/2 mm

Laserul de centrare

Localizare    in axa verticala a aparatului

Acuratete deviatie de la verticala 1.5mm (2 sigma) la 1.5m inaltimea instrumentului

Diametrul spotului laser 2.5mm/1.5m

Compensator electronic pe doua axe

Acuratetea 1"

Precizie TCR 403 1"(0.3mgon)

Tastatura

Inclinare 70⁰

Optional a doua tastatura

Ecranul

Se poate ilumina

Se poate incalzi (temp. < -5⁰C)

LCD    280x160pixeli

8 linii cu 31 caractere

Tipul ambazei

detasabila GDF111 diametru: 5/8"

Dimensiuni:

Instrument

- Inaltime ( cu ambaza si maner):

- ambaza GDF111 360 mm + 5 mm

- latime 150 mm

- lungime 145 mm

Cutia 468x254x233 mm

Greutate

Cu ambaza GDF111 5,2 Kg

Inaltimea axei secundare

fara ambaza 196mm

cu ambaza GDF111 240mm+5mm

Alimentare

Baterie GEB111 NiMh

Voltaj    6V

Capacitate    1800mAh

Baterie GEB 121 NiMh

Capacitate    3600mAh

Alimentare externa (prin cablu serial) daca este utilizet un cablu extern voltajul trebuie intre 11.5V - 14V

Numarul de masuratori

GEB 111 aprox. 4000

GEB 121 aprox. 9000

Interval termic

Stocare - 40⁰C la +70⁰C-40⁰F la +158⁰F

Operare - 20⁰C la +50⁰C-4⁰F la +122⁰F

Corectii automate

Eroarea liniei de vizare

Eroarea indexului vertical

Curbura Pamantului

Refractia

Deviatiile de la verticala locului

Inregistrarea datelor

Interfata RS232

Memorie interna Capacitate totala 576KB ~ 10000 blocuri de date

~ 16000 puncte fixe
