Descriere retea de telecomunicatii mtil

DESCRIERE RETEA DE TELECOMUNICATII MTIL

1. REZUMAT

I INTRODUCERE

Prezentul document descrie noua topologie a retelei MTIL rezultata dupa implementarea echipamentelor PIX Firewall precum si procedura de instalare a soft-ului VPN Client si se adreseaza administratorilor de sistem sau utilizatorilor ce au drept de administrator pe computer.

II GENERALITATI

VPN Client este o aplicatie software ce permite conectarea unui utilizator distant ce are access - Internet la sediul corporatiei pentru a avea acces la resursele interne. Conectarea este coditionata de existenta unui echipament capabil sa termine conexiunea criptata initiata de utilizator (ex: VPN Concetrator, PIX Firewall, Router).

III DESCRIERE GENERALA A RETELEI

Reteaua MTIL se compune din cele doua locatii din Bucuresti, cele din Iasi, Constanta, Timisoara si Tg. Mures si din utilizatorii Mobili. Cele doua locatii din Bucuresti, Berceni si Unirii sunt protejate de doua echipamente PIX Firewall (506 Series si respectiv 501 Series).

Comunicatia dinte locatiile situate in tara precum si utilizatorii mobili si sediul din Bucuresti se ralizeaza prin intermediul unui tunel criptat stabilit de VPN Client.

2. DESCRIEREA RETELEI

I TOPOLOGIA RETELEI

Prin solutia implementata se asigura odata cu necesitatile de comunicatie ale MTIL Group si securitatea datelor transportate in retea.

Reteaua de comunicatie este implementata folosindu-se produsele firmei CISCO Systems. Din punct de vedere al designului hardware s-a ales varianta arhitecturala care asigura conectarea utilizatorilor distanti la sediul din Berceni.

In urma implementarii proiectului toplogia rezultata va fi:

Functionalitatile oferite de echipamentele PIX:

Stabilirea unui VPN Tunnel intre locatiile Berceni si Unirii astfel incat traficul dintre cele doua LAN-uri 192.168.3.0/24, respectiv 192.168.0.0/24 se se realizeze criptat.

Exercitarea rolului de gateway pentru resursele interne la conectarea acestora la Internert. Cele doua PIX-uri vor functiona ca doua gateway-uri distincte pentru cele doua LAN-uri.

Protejarea resurselor interne de accesul neautorizat prin definirea politicilor de firewall

PIX-ul 506 din locatia Berceni permite conectarea utilizatorilor din locatiile fixe: Iasi, Constanta, Timisoara, Tg. Mures precum si a celor din locatiile mobile la resusele aflate in LAN (192.168.3.0/24). Autentificarea utilizatorilor se realizeaza pe baza grupului din care acesta face parte (grup, paroloa de grup) si pe baza de (username, password). Atat grupurile (utilizatori locatii fixe, utilizatri locatii mobile) cat si utilizatorii sunt definiti local. La conectare utilizatorilor din locatiile fixe li se vor aloca adrese IP din pool-ul 192.168.3.231 - 192.168.3.240, iar ulitlizatorilor din locatiile fixe li se vor aloca adrese din pool-ul 192.168.3.241 - 192.168.3.254.

II PROCEDURA INSTALARE VPN CLIENT

Pasi ce trebuie urmati pentru instalarea si configurearea clientului VPN:

Se dezarhiveaza fisierul vpnclient-win-is-4.0.5.D-k9.exe

Se lanseaza Setup.exe

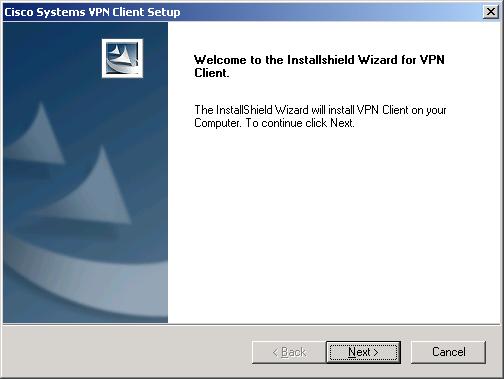

Welcome to the Installshied Wizard for VPN Client -> NEXT

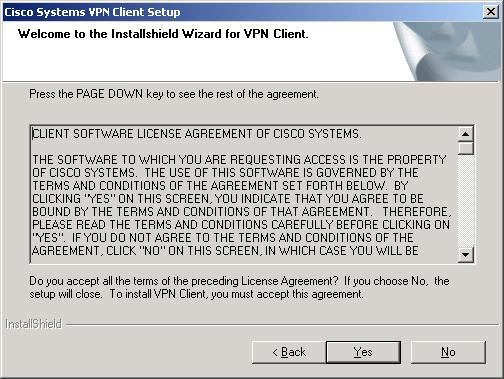

Se accepta Lincece Agreement -> YES

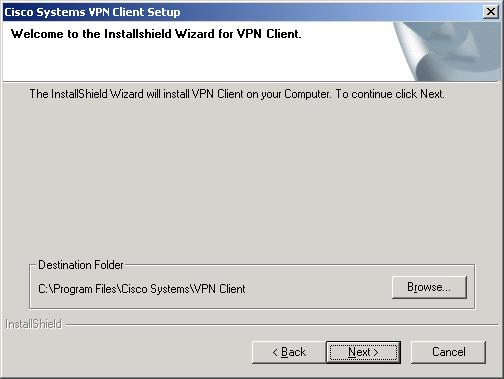

Se accepta calea de instalare propusa/ se alege o noua cale -> NEXT

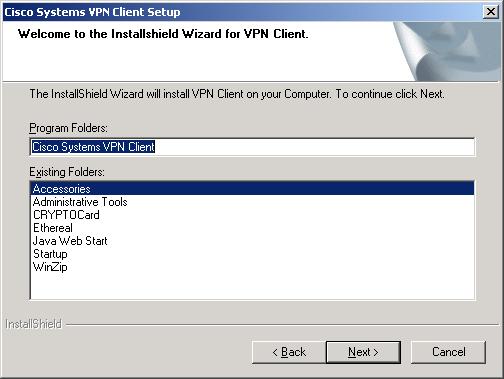

Se accepta Program Folders ales pentru instalare -> NEXT

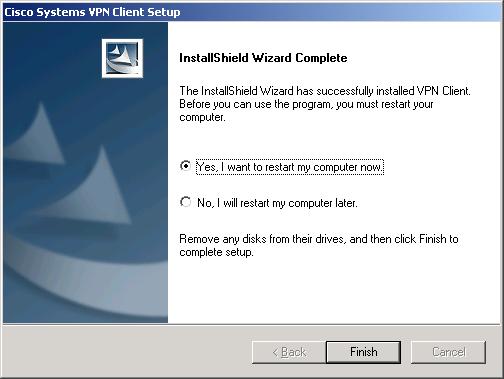

Urmeaza instalarea. Dupa instalare este necesar un restart al Pc-ului.

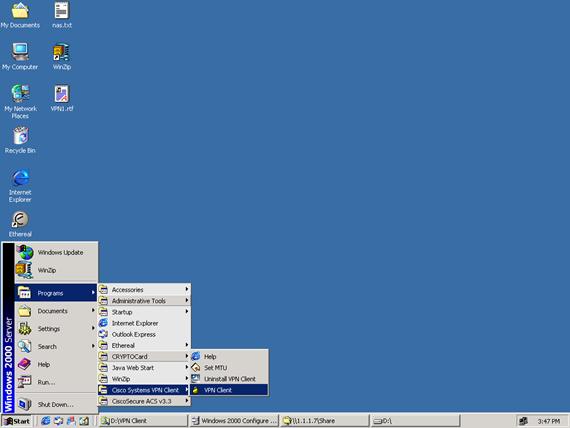

Se lanseaza Start -> Programs -> Cisco Systems VPN Client -> VPN Client

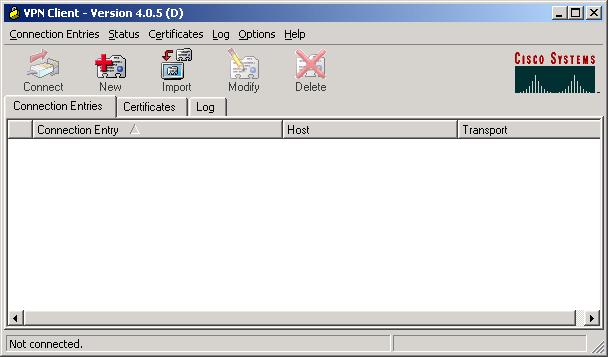

Dupa deschidere ferestrei VPN Client - Versioan 4.0.5 (D) se apasa -> NEW

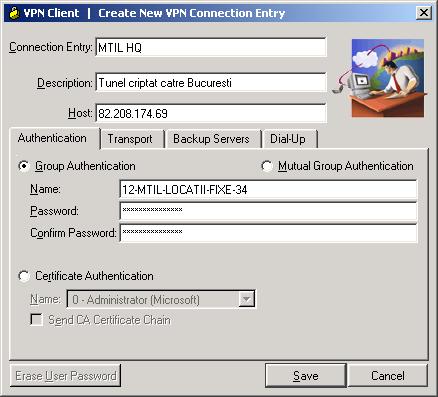

Apare Create New VPN Connection Entry:

o      Connection Entry: MTIL HQ

o      Description: Tunel criptat catre Bucuresti

o      Host: 82.208.174.69

o      Name:

12-MTIL-LOCATII-FIXE-34     (pentru utilizatorii locatii fixe)

12-MTIL-LOCATII-MOBILE-34    (pentru locatii mobile)

o      Password:

@MTIL&VPN*users    (pentru utilizatorii locatii fixe)

"MTIL&MOBILE@vpn!group    (pentru utilizatorii locatii mobile)

Se salveaza -> Save

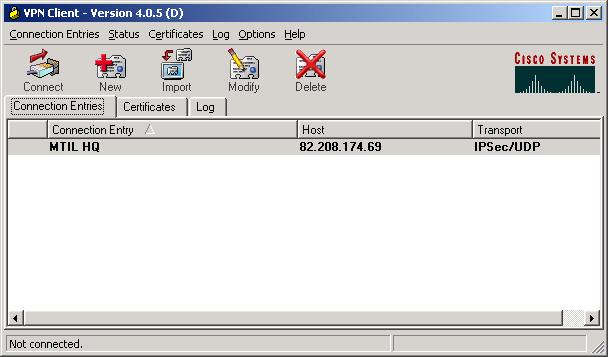

Pentru coneectare se selecteaza Connection Entry: MTIL HQ si se apasa -> Connect

Apare dialogul de autentificare:

o      Username:

o      Password:

Pentru a permite utilizatorilor distanti sa faca logon pe domeniu, VPN client trebuie cofigurat sa se conecteze si sa obtina adresa din LAN-ul Berceni inainea initializarii secventei de logon. (Se presupune ca PC-ul a facut deja join la domeniu.)

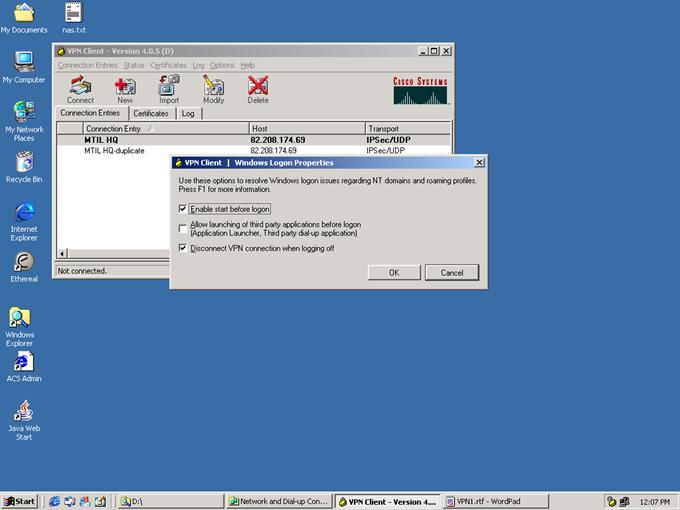

Acest lucru se realizeaza astfel : Options -> Windows Logon Properties. Se va deshine o noua fereastra unde se va bifa Enable start before logon.

Dupa restart impreuna cu fereastra Ctrl-Alt-Dellete apare si o ferastra a VPN client. Se apasa Connect. Dupa autentificare si stabilirea conexiunii utilizatorul se poatel loga la domeniu.
