COMUTATOR CU SENZOR DE ATINGERE

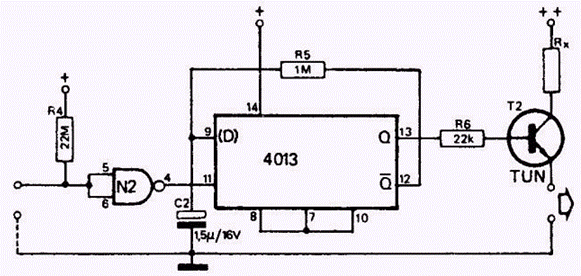

Acest comutator este realizat cu un multivibrator bistabil (CD 4013AE). In stare de repaus la iesirea Q exista un "0' logic, iar la iesirea Q , un "1' logic. Acest "1' logic se regaseste la intrarea D printr-un element RC (pin 5, respectiv pin 9), in timp ce la intrarea de tact exista un "0'. La atingerea senzorului, semnalul existent in D este transmis, prin frontul pozitiv de la intrarea de tact, la iesirea Q. Tranzistorul trece in starea de conductie. La iesirea Q apare "0' logic, care trece pe intrarea D si, de acolo, la o alta atingere a senzorului, ajunge din nou la iesirea Q, astfel incat tranzistorul se blocheaza. ' In cazul in care contactul de atingere, figurat cu linie intrerupta in montaj, este executat ca un contact de suntare, creste siguranta de actionare. La folosirea unui singur contact exista pericolul ca, la o atingere prea lunga a contactului, multivibratorul bistabil sa fie resetat rapid, prin tensiunea de brum introdusa de corpul nostru. Deoarece circuitul integrat dispune de mai mult de doua multivibratoare bistabile, schema montajului prezinta doua comutatoare. Rezistenta de colector serveste la limitarea curentului si se dimensioneaza in functie de utilizare.
