Caracteristicile de functionare ale generatorului sincron autonom

Caracteristicile de functionare ale generatorului sincron autonom

Chestiuni de studiat

Se vor ridica experimental datele necesare reprezentariivcaracteristicilor generatorului sincron functionand autonom:

caracterstica de functionare in gol;

caracteristica externa prin punctul nominal: =400V si =9A, pentru o sarcina rezistiva (cos

caracteristica de reglaj =400V la sarcina rezistiva.

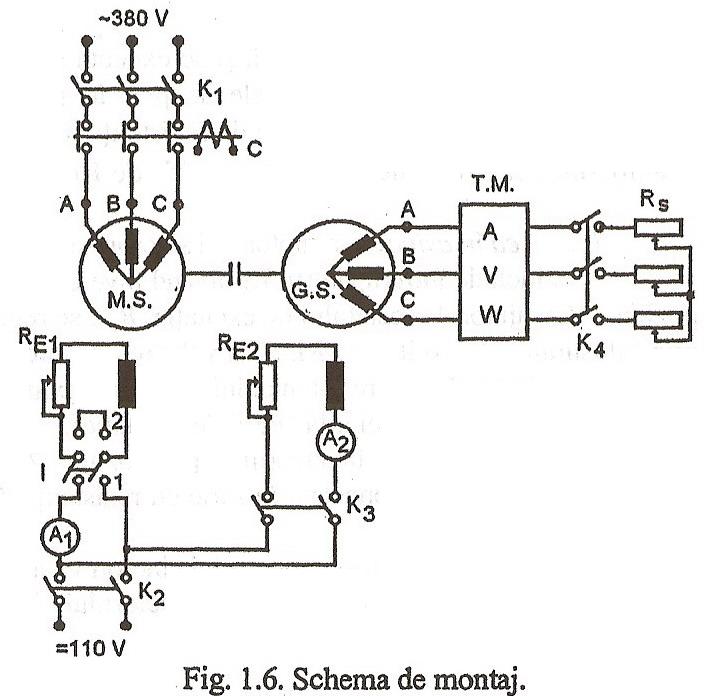

Schema de montaj

Schema de montaj contine urmatoarele elemente:

G.S. generator sincron avand datele nominale : =6,2kVA, =400V, =9A, =1500 rot/min, excitatie =60V, =6 A;

M.S. motor sincron avand datele nominale : =6,2kVA, =400V, =9A, =1500 rot/min, excitatie =60V, =6 A;

TM trusa de masura trifazata;

ampermetre de 6A;

reostate cu lichid;

C contactor;

I inversor trifazat;

intrerupatoare tip PACO (in pupitrul de alimentare);

intreruptoare tip HEBLU;

C contactor.

Tabele de date

Tabel 1.1 Caracteristica de mers in gol

Tabel 1.2 Caracteristica externa prin punctul nominal

Tabel 1.3 Caracteristica de reglaj
