Circuite basculante astabile

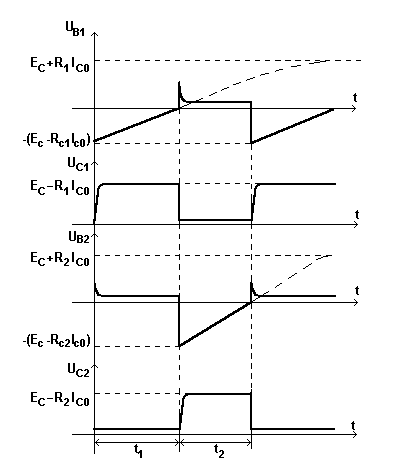

Un circuit basculant astabil nu are stari stabile si prin urmare basculeaza continuu si alternativ intre cele doua stari instabile. Schema tipica a unui CBA cu cuplaj colector-baza si formele de unda sint date in figura.
Datorita simetriei, presupunem la alimentare ic1=ic2 0. Daca se presupune un mic dezechilibru, adica ic1 creste, atunci:
Circuitul ajunge in starea cu T1 saturat si T2 blocat. Similar se poate ajunge in starea cu T2 saturat si T1 blocat. Deci cele doua stari cvasistabile sint T1 saturat si T2 blocat si invers. Prezenta buclei de reactie pozitiva asigura trecerea in avalansa dintr-o stare in cealalta.
Conditiile de saturare ale celor doua tranzistoare sint:
- pentru T2 bib2 ic2 sau b(EC-UBE2)/R2 (EC-UCE2sat)/RC2
Neglijind UBE2sat si UCE2sat fata de EC bRC2 R2
- pentru T1 bib1 ic1 si deci bRC1 R1
Functionarea circuitului este urmatoarea:
Presupunem initial T1 saturat si T2 blocat (fig. a)
C1 se incarca rapid prin RC2 si UBE1sat la o tensiune apropiata de EC cu polaritatea din figura.
UC1=EC-RC2ICB0-UBE1sat
C2 se incarca prin R2 si UCE1sat cu sensul figurat => se descarca de polaritatea din paranteza si tinde spre polaritatea opusa. Atunci cind UBE2 depaseste UP, T2 se deschide => se amorseaza procesul in avalansa in urma caruia T1 blocat si T2 saturat (fig. b).
Saltul negativ din colectorul lui T2 se transmite prin C1 in baza lui T1 mentinindu-l blocat. Concomitent se pornesc doua procese:
- incarcarea lui C2 prin RC1 la UC2=EC-RC1ICB0-UBE2sat
- incarcarea lui C1 prin R1 cu curentul figurat => se descarca de polaritatea din paranteze si tinde sa se incarce cu polaritatea inversa. Situatia din figura b tine atit timp cit UBE1 Ug1
Calculul acestui timp decurge astfel:
UBE1(0)=UCEsat-UCE1(0)=UCEsat-EC+RCICB0+UBE1sat
UBE1 )=EC+R1ICB0
t=R1C1
UBE1(t)=EC+R1ICB0+[-EC+UCEs+RC2ICB0+UBEs-EC-R1ICB0]e-t/t
UBE1(T1)=UP1
T1= R1C1ln
Dupa scurgerea acestui timp, circuitul basculeaza in situatia din figura c. Aceasta situatie se mentine atit timp cit T2 este tinut blocat de tensiunea negativa datorata lui C2
UBE2(0)=UCE1sat-UCE2(0)=UCE1-EC+RCICB0+UBEsat
UBE )=EC+R2ICB0
t =R2C2
UBE(t)=EC+R2ICB0+[-EC+UCEs+RC1ICB0+UBEs-EC-R2ICB0]e-t/t
UBE(T2)=UP
T2= R2C2ln
Neglijind R2ICB0, RC1ICB0, UCEs, UBEs si UP fata de EC, se calculeaza:
T1= R1C1ln= R1C1
T2= R2C2
Observatii
1. Frecventa de oscilatie - HzMHz
2. Inegalitatile pentru conditiile de saturatie nu trebuie sa fie prea puternice. In caz contrar tranzistoarele vor fi suprasaturate si in unele cazuri schema poate sa nu oscileze, ambele tranzistoare fiind saturate.
3. Pentru obtinerea unor impulsuri de durate diferite, trebuie ca C1 C2 si RC1=RC2. Pentru durate foarte diferite se aleg C1 C2 si RC1>RC2 (si implicit R1>R2). Un condensator are revenirea iar celalalt dicteaza temporizarea; trebuie ca revenirea sa fie completa.
4. La blocarea tranzistorului, frontul de blocare este rotunjit datorita incarcarii condensatorului prin rezistenta RC. Durata frontului este deci tI=2.3RCC. Imbunatatirea frontului se poate realiza ca in figura, unde atunci cind T este saturat, RC2 este paralel cu R'1 si RC1 paralel cu R'3 (deci RC ech=RC || R' ), iar incarcarea lui C se face numai prin R3 sau R4 datorita diodelor.
