Circuite basculante de tip D realizat cu latch simplu

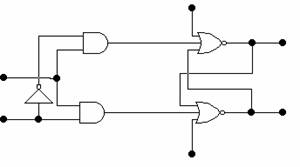

Dezavantajul principal al latch-urilor simple de tip R-S consta in aceea ca pentru valori indentice ale intrarilor R=S=1 sau R=S=0, apar tranzitii nedeterminate inclusiv pentru cele comandate cu impulsuri de tact. Pentru a elimina acest dezavantaj se apeleaza la structuri CBB de tip D realizate cu latch simplu cum este in schema urmatoare.

Dupa cum se vede nedeterminarea R=S=1 este inlaturata prin legarea impreuna a intrarilor S si R printr-un inversor astfel incat introducand S=1 avem simultan R=0

Tabelul de adevar al bistabilului D

D

Qt

Qt+1

0

0

0

0




1

0

1

0

1

1

1

1

Din tabel si schema logica a CBB de tip D se vede ca la iesirea Qt-1 se obtine intotdeauna starea amplificata intrarii D in acord cu ecuatiile logice de functionare a bistabilului D. Astfel bistabilul D apare ca un repertor dar el realizeaza si principala functie a CBB ti anume acea de intarziere cu un tact al datelor de la intrare de unde si denumirea bistabilului D ( Delay = Intarziere).
