Convertoare R-U

Convertoare R-U

Exista doua posibilitati de a prelua semnal de la un traductor rezistiv: metoda directa prin alimentare cu un curent si citirea tensiunii pe el si a doua metoda folosind o punte rezistiva. Daca a doua metoda a fost prezentata anterior, in capitolul de fata ne vom ocupa de metoda directa.

O schema posibila pentru aceasta conversie presupune masurarea tensiunii pe rezistenta necunoscuta atunci cand prin ea trece un curent constant (fig.5.32)

Fig.5.32 Convertor R-U

Urmand calea de calcul a tensiunii de iesire obtinem



ceea ce inseamna ca pentru a avea proportionalitate

    (5.65)

trebuie sa indeplinim conditia

ceea ce se restrange la valori mici ale rezistentei de masurat, , si aceasta intr-o gama foarte mica. Acelasi rezultat obtinem si daca punem conditia de mai sus si consideram amplificatorul intr-o conexiune inversoare.

Tot in conexiune inversoare, dar cu rezistenta de masura in reactie obtinem o a doua varianta de convertor R U (fig.5.33)

Fig.5.33 Convertor R U cu rezistenta in reactie

Pentru a avea curent mult mai mic prin rezistenta trebuie ca rezistenta sa fie foarte mica (uzual si atunci se obtine rezultatul



sau

    (5.67)

Relatia devenea mai simpla cu aproximatia , care de data aceasta nu mai este restrictiva pentru ci pentru cele doua rezistente ale circuitului asa ca in acest caz se poate extinde gama valorilor de masura, . Totusi valori foarte mici ale rezistentei ar duce la amplificari mici si am avea la iesire tensiuni foarte mici.

Scheme similare am obtine si cu generatoare de tensiune constanta(de referinta) in serie cu rezistente aferente de referinta (fig.5.34.)

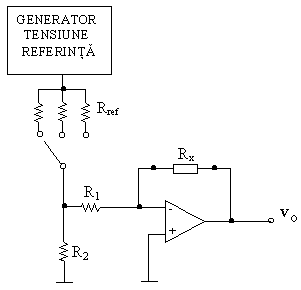

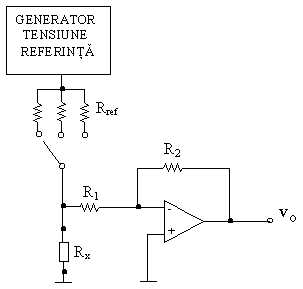

Fig.5.34. Convertor R-U cu generatoare de tensiune

In fig.5.33. sunt prezentate cele doua variante

a)      prin masurarea tensiunii pe rezistenta de masurat

b)      prin conectarea rezistentei in reactia amplificatorului

In ambele variante rezistenta de referinta poate fi reglata, din comutator, putand alege domeniile de masura ale rezistentelor .

Fig.5.35. Convertor R-U (varianta imbunatatita)

O varianta imbunatatita a convertorului R-U este prezentata in fig.5.35.

Se observa ca rezistenta este tot cu reactie dar este in serie cu un etaj repetor Si in acest caz este o masa de referinta cu rezistenta de referinta pe care am notat-o in schema cu . Dupa efectuarea calculelor calculelor schemei se constata ca

(5.68)

adica o relatie perfecta de proportionalitate, nemaifiind nevoie sa punem conditii elementelor schemei.

Observatie: O metoda indirecta de masurare a rezistentei este aceea a utilizarii ei in circuite la care frecventa este proportionala cu valoarea rezistentei. Este cazul convertorului R-f care foloseste generatoare de semnal pe care le vom prezenta ulterior.
