DEFECTE LA MASINA ELECTRICA DE GATIT

1. Defectul - Cuptorul nu incalzeste



Cauzele - Rezistentele electrice ale cuptorului au legaturile desfacute de la borne

- Termostatul este defect

Remedierea - Pentru a determina daca defectul este localizat la elementele incalzitoare sau la termostat se procedeaza astfel:

se verifica continuitatea electrica a elementelor incalzitoare ale
cuptorului, cu ajutorul unui ohmetru, prin masurarea rezistentei
i
n bornele de legatura ; in cazul in care se constata ca circuitul
este intrerupt se verifica toate legaturile si cele care sunt desfacute se refac cu multa atentie.

in cazul in care din verificare a rezultat ca elementele incalzitoare
nu au rezistentele intrerupte, se trece la testarea termostatului
prin masurarea continuitatii electrice la bornele de iesire, butonul
termostatului fiind pe pozitia de functionare a cuptorului ; in
situatia cand se constata ca circuitul este intrerupt, inseamna ca
termostatul este defect si trebuie inlocuit cu unul nou original

2.Defectul - Cuptorul nu incalzeste in mod uniform

Cauza - Unul din elementele incalzitoare are rezistenta arsa

Remedierea - Constatarea intreruperii circuitului electric se face cu ajutorul unui ohmetru, desfacandu-se de la borne legaturile rezistentei si masurandu-se succesiv continuitatea electrica

- In cazul in care se constata ca una din rezistente este intrerupta, se trece la inlocuirea ei astfel (fig. VII .24) :

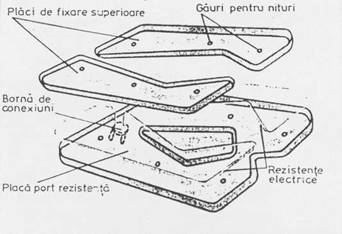

Fig.VII 24. Inlocuirea elementului incalzitor de la cuptorul masinii electrice de gatit

sc demonteaza peretele posterior al cuptorului, se desfac legaturile
la conexiunca elementelor incalzitoare, dupa care se scoate elementul incalzitor din ghidaj prin tragere spre exterior ;

se desfac placile de fixare ale elementului incalzitor prin taierea
cu dalta a niturilor respective ; separandu-se placile de fixare
superioare de placa portrezistenta

se scoate rezistenta electrica defecta din locasul placii portrezistenta, dupa ce in prealabil au fost desfacute legaturile la borna de conexiuni

se aseaza noua rezistenta in locasul placii portrezistenta, se fac legaturile capetelor rezistentei la borna de conexiuni, dupa care se aseaza prin suprapunere placile de fixare superioare

se asambleaza prin nitulie placile de fixare superioare cu placa
portrezistenta, formand astfel elementul incalzitor, dupa care se
i
ntroduce in ghidajul cuptorului, se monteaza peretele posterior
s
i se refac legaturile electrice la conexiunea elementelor incalzitoare

se face proba de functionare pentru a se constata ca elementele
incalzitoare ajung la temperatura respectiva, pozitia butonului termostat fiind pe cuptor

3. Defectul    - Toate discurile incalzitoare nu functioneaza, iar lampa de semnalizare nu se aprinde

Cauza - Termostatul este defect

Remedierea Fiind o cauza comuna tuturor discurilor incalzitoare, se procedeaza astfel :

se aseaza butonul termostatului pe pozitia ', dupa care se
rotesc butoanele de comanda ale discurilor incalzitoare pe una
din cele 4 trepte de incalzire

se verifica circuitul electric al rezistentelor de la discurile incalzitoare cu ajutorul ohmetrului, la bornele de intrare in termostat si in cazul in care se constata lipsa de continuitate electrica, inseamna ca termostatul este defect

se inlocuieste termostatul defect cu unul original, avand grija
sa se respecte intocmai legaturile la bornele termostatului a
conductoarelor electrice, dupa care se va face proba de
functionare

4. Defectul - Unul din discurile incalzitoare nu functioneaza

Cauzele - Rezistenta electrica de la discul incalzitor este arsa

- Comutatorul discului incalzitor este defect

Remedierea - Pentru localizarea defectului si remedierea lui se procedeaza astfel:

se verifica continuitatea rezistentei electrice a discului incalzitor
a celui in cauza, cu ajutorul unui ohmetru, butonul termostatului fiind pe pozitia ,,0', iar butonul comutatorului respectiv fixat pe una din treptele de incalzire

In cazul in care se canstata lipsa de continuitate electrica, se inlocuieste rezistenta defecta a discului incalzitor cu alta originala,
de aceeasi dimensiune si putere

In cazul cand din testare rezulta ca rezistenta electrica este buna,
inseamna ca defectul este localizat la comutator, care trebuie sa
fie inlocuit cu unul original.

Atentie!

Toate testarile pentru verificarea continuitatii electrice a circuitelor se vor face numai dupa ce s-a scos din priza de curent fisa
cordonului de racordare, pentru ca masina electrica de gatit sa nu fie sub tensiune

- Pentru accesul la partea electrica a masinei de gatit, in vederea efectuarii masuratorilor de tensiune si de rezistenta, precum si pentru efectuarea remedierilor se procedeaza astfel:

se scot butoanele de comanda ale termostatului si comutatoarelor,
prin tragere axiala ;

se deschide usa cuptorului si se desurubeaza cele doua suruburi
de fixare aflate in partea inferioara a placii frontale

se demonteaza placa frontala si astfel devine posibil accesul la
cele doua suruburi care fixeaza suportul comutatoarelor pe sasiu ;
prin desurubarea acestor suruburi, plita impreuna cu suportul
comutatoarelor devin rabatabile, putandu-se efectua comod
testarile si remedierile.
