MASURAREA PUTERII ELECTRICE IN CIRCUITE DE C.C PRIN METODE INDIRECTE.

Energia electrica transferata in unitatea de timp poarta denumirea de putere electrica.



Masurarea puterii in circuite de current continuu

In c.c,puterea este debitata de sursa si este absorbita de un receptor.Puterea electrica debitata de sursa E este

Pe=E.I

Puterea electrica absorbita de un receaptor de la sursa este data de produsul:

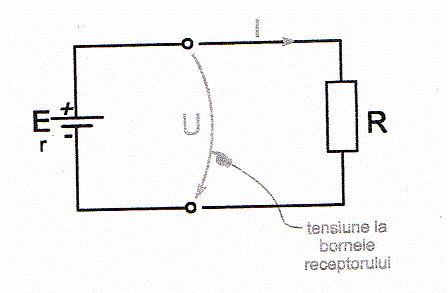

P=U. I,unde:U este tensiunea la bornele receptorului iar I,este curentul prin acesta.

Puterea consumata de un receptor,cu rezistenta R,este parcurs de curentul I,este:P=RI2.

Unitatea de masura pentru putere este wattul(W).

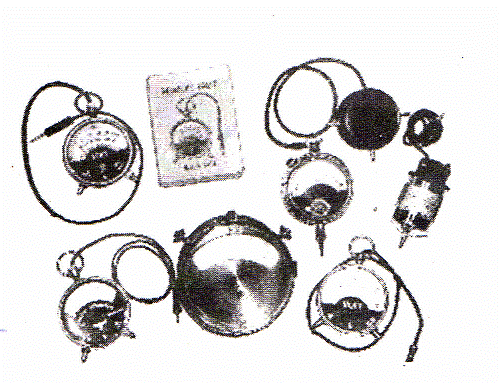

Ca metode de masurare pentru masurarea puterii in c.c,se folosesc:

-metoda indirecta

-metoda directa.

Metoda indirecta(a ampermetrului si voltmetrului)

Masurarea puterii prin metoda ampermetrului si voltmetrului presupune trei etape in procesul masurarii si anume:

-se masoara tensiunea Ur la bornele receptorului cu ajutorul unui voltmetru

-se masoara intensitatea Ir a curentului prin rezistenta cu un ampermetru

-se calculeaza puterea consumata de rezistenta prin introducerea valorilor obtinute anterior in expresia matematica:P=UrIr.

Legea voltmetrului de ampermetru in montajele volt-ampermetrice.

Ampermetrul se conecteaza in serie in circuit,iar voltmetrul in parallel.

Notand cu U si I indicatiile voltmetrului,respective ampermetrului,cu rv,respective ra rezistentele interne ale aparatelor,expresiile puteriilor consummate de receptorul R vor fi:

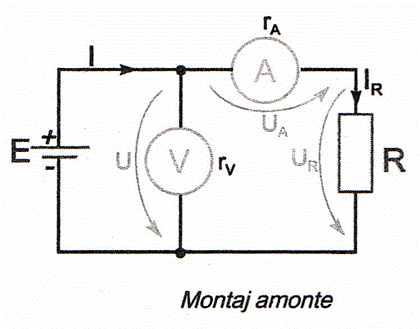

Montajul amonte

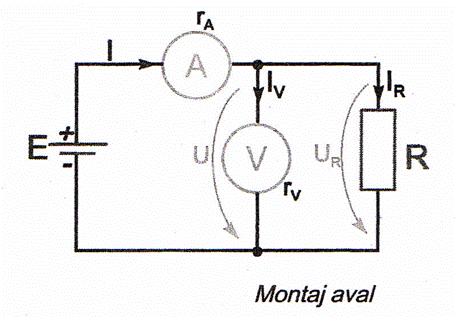

Montajul aval

Se observa ca puterile sunt date de produsul indicatiilor ampermetrului si voltmetrului,din care se scad consumurile proprii ale aparatelor:

-puterea consumata de ampermetru:

Pa=Rai2

-puterea consumata de voltmetru:

Pv-U2/rv

Aceste consumuri fiind mici,ele pot neglijate ,puterea calculandu-se cu formula aproximativa:

Pm=UI
