MULTIPLICATOR DE TENSIUNE

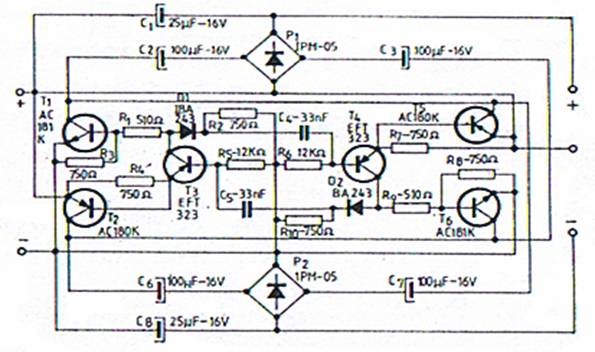

In schema alaturata avem un convertizor electronic capabil sa dubleze sau sa tripleze tensiuni continue cuprinse intre 3 si 12V,asigurand curentul de 100mA in circuitul sarcinii pentru triplare si respectiv de 200mA in cazul dublarii tensiunii cu care este alimentat.



Din schema rezulta componenta convertizorului.Multivibratorul simetric realizat cu tranzistoarele T3 si T4 comanda incarcarea si descarcarea condensatoarelor C1-3 si C6-8 prin intermediul seriilor de tranzistoare complementare T1-5 si T2-6 conectate in regim de comutatie . Grupurile    D1-R2 si D2-R10 au rolul de a imbunatati frontul impulsurilor generate de multivibrator,asigurand randamentul de 75% al convertizorului.

Functionarea montajului este asigurata de deschiderea alternativa a tranzistoarelor de structuri diferite din fiecare brat al circuitului de comutatie,cand tranzistorulu T1 este deschis condensatorul C2 se incarca prin bratul din stanga jos (pe schema) al puntii redresoare P1.Simultan,condensatorul C1 incarcat anterior se descarca prin bratul din dreapta jos al puntii redresoare P2 incarcand condensatorul C8 .La semialternanta urmatoare se deschide tranzistorul T5 si in timpul in care condensatorul C7 se incarca sarcina inmagazinata in C2 este transferata in condensatorul C1 .La fel functioneaza si celalat brat al circuitului de comutatie ,realizandu-se astfel inserierea tensiunilor de incarcare a condensatoarelor.Se obtine triplul tensiunii aplicate la bornele de intrare (in stanga schemei) la bornele + si - de iesire (in dreapta schemei), dublu acestei tensiuni intre 0 si - ,iar intre 0 si + se obtine tensiunea aplicata la intrare, cu polaritate inversa (in raport cu borna ,,0" comuna pentru circuitele de intrare si iesire) .

Abaterea tensiunii de iesire de la valoarea nominal,in cazul variatiei curentului de sarcina intre zero si valorile indicate mai sus ,atinge procentul de 5% pentru dublare , respectiv 10% in cazul triplarii. Acest procent poate fi redus cu 2/3 din valoare daca puntile redresoare cu siliciu sunt inlocuite cu punti confectionate din cate 4 diode redresoare cu germaniu, care reprezinta o rezistenta mai mica, in sens direct, decat redresoarele cu siliciu.Acesta este motivul utilizarii tranzistoarelor cu germaniu.In cazul folosirii tranzistoarelor cu siliciu scade randamentul si creste limita inferioara cu circa 4,5V .

Lipsit de componente voluminoase montat pe o placuta de circuit imprimat si realizat cu component miniaturale, dimnesiunile converizoruilui nu depasesc pe cele ale bateriei, 3 R-12.

Prin intermediul aparatului descries mai sus putem obtine tensiunea de 6 sau 9V prin inserierea a 2 baterii de 1,5V tip R-14, tensiunea de la 9 sau 12V dintr-o baterie de tipul 3R-12 de 4,5V, tensiunea de 18 sau 27V din doua asemenea baterii inseriate sau tensiunea de 24-36V dintr-un accumulator de 12V sau din 3 baterii de tip 3R-12 inseriate.
