Numarator binar sincron de tip paralel

O marire suplimentara a vitezei de lucru a numaratorului sincron se poate obtine daca portile SI dintre cellule nu se mai leaga in cascada ca in schema de tip serie (vezi fig.1.6),ci fiecare poarta SI este cuplata direct la iesirile bistabilelor care conditioneaza deschiderea (vezi fig 1.7)





Acest tip de numarator este cel mai rapid dintre toate cele examinate pana acum. Dezavantajul schemei consta in faptul ca portile SI consecutive au cate o intrare in plus iar fiecare poarta de comanda nou introdusa mareste cu cate o unitate gradul de incarcare al bistabilelor (de exemplu iesirea Q0 este legata la J1 =K1 , P1 si P2 ;Q1 la P1 si P2 iar Q2 la P2 ).

Este important de retinut faptul ca fiecare incarcare suplimentara a bistabilelor mareste timpul lor de basculare si in consecinta va reduce frecventa de lucru a numaratorului.

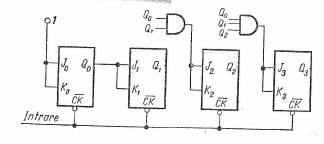

Fig 1.7 Numarator binar sincron paralel.
