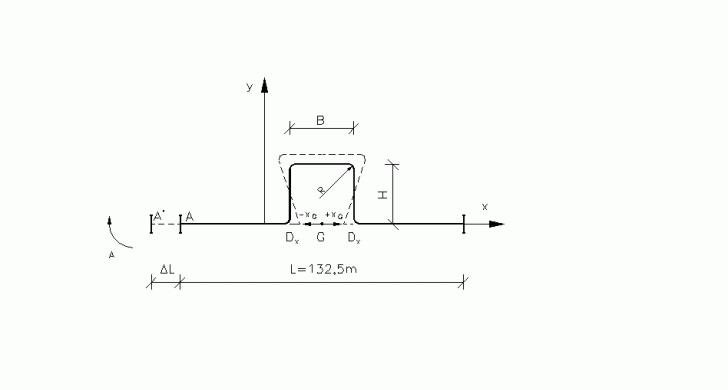

Calculul unui compensator curbat in forma de U




Aceste compensatoare sunt in general simetrice, in acest caz centrul de greutate aflandu-se foarte aproape de directia tronsonului a carui deformatie este preluata.

Acest lucru duce la posibilitatea neglijarii momentelor de incovoiere de-a lungul tronsonului si in cotul compensatorullui. Se considera ca de-a lungul compensatorului nu intervine decat forta de reactiune elastica a compensatorului.

Tronsonul I-C1

Compensatorul U15 situat intre reazemele F6-F21

Varianta 1

Dn 450 mm

Etape de calcul:

Se alege constructiv inaltimea compensatorului H = 5 m;

Se alege constructiv raza de curbura a coturilor, pentru coturi rigide R=1-2 Dn;

R = 1.5 x 450 = 675 mm

Calculam A- momentul de inertie a liniei elastice (cm3) cu urmatoarea expresie :

A =

A =

A = 0 0,7875 16,125 + 93,75 + 25 B

A = 76,807 + 25B

B =

B = 0.04A 3,07

Deformatia totala preluata de compensator se calculeaza cu relatia:

∆L = => A =

σmax tensiunea maxima de incovoiere; σmax=8001000 [daN/cm2]

De diametrul exterior al tevii;

∆L = == 0,2226 m

A = = 261 m3

B == 7 m

B = 8 m

Recalculam A cu valoarea lui B

A == 265,305 m3

Calculam X ( reactiunea elastica a compensatorului)

X =

unde:

E modulul elasticitate




I momentul de inertie al conductei

A si ΔL definite mai sus

X = daN

Varianta 2

Dn 450 mm

Etape de calcul:

Se alege constructiv inaltimea compensatorului H = 4,5 m;

Se alege constructiv raza de curbura a coturilor, pentru coturi rigide R=1-2 Dn;

R = 1.5 x 450 = 675 mm

Calculam A- momentul de inertie a liniei elastice (cm3) cu urmatoarea expresie :

A =

A =

A = 0.0215 0 11,755 + 61,0537 + 20,25 B

A = 48 + 20,25B

B =

B = 0.049A 2,407

Deformatia totala preluata de compensator se calculeaza cu relatia:

∆L = => A =

σmax tensiunea maxima de incovoiere; σmax=8001000 [daN/cm2]

De diametrul exterior al tevii;

∆L == = 0, 1749 m

A = = 184,956 m3

B == 6 m

B = 7 m

Recalculam A cu valoarea lui B

A = = 187,69 m 3

Calculam X ( reactiunea elastica a compensatorului)

X =

unde:

E modulul elasticitate

I momentul de inertie al conductei

A si ΔL definite mai sus

X =

X = 2987,931 daN
