REDRESOR TRIFAZAT

CU DIODE IN PUNTE

Notiuni generale

n=19

Tensiunea medie redresata la iesire:

Curentul mediu de sarcina:

Frecventa tensiunii de alimentare:

Conditii de suprasarcina:

a)     400% timp de 1 min;

b)     200% timp de 2h.

Temperatura mediului ambiant:

Curentul prezumat de scurtcircuit:

Inductivitatea de sarcina:

Etapele proiectarii:

Alegerea diodelor semiconductoare;

Alegerea sistemului de racire (radiator);

Verificarea din punct de vedere termic;

Verificarea la suprasarcina;

Alegerea sistemului de protectie:

a)      Stabilirea tensiunii nominale si a curentului nominal;

b)      Verificarea sigurantei la suprasarcina de scurta durata;

c)       Verificarea protectiei diodei la scurtcircuit;

d)      Verificarea la tensiunea de arc;

e)      Calculul elementelor de protectie la supratensiuni de comutatie (grup RC).

Alegerea diodei

Dioda se alege in functie de doi parametri:

a) tensiunea invesa maxima V_RM care poate sa apara la bornele diodei;

b) curentul care poate trece prin dioda in cadrul redresorului.

a)

V_RM este si tnsiunea maxima care poate sa apara la bornele unei diode polarizate invers.

b)

Din catolog alegem dioda:

D1000N2600

care are:

caderea de tensiune la polorizare inversa de:

si curentul prin dioda la polarizarea directa:

Regimul termic

Alegerea sistemului de racire

Circuitul termic echivalent diodei

Resistenta termica este data in catalogul diodei. In cazul in care producatorul de diode precizeaza tipul radiatorului, atunci producatorul precizeaza resitenta termica dintre capsula si mediul ambiant.

Din catalog V_T0=0,8 [V]

r_t=0,3 [mΩ]

Din catolog

Verificarea din punct de vedere termic

Din catalog alegem

Alegerea Protectiei

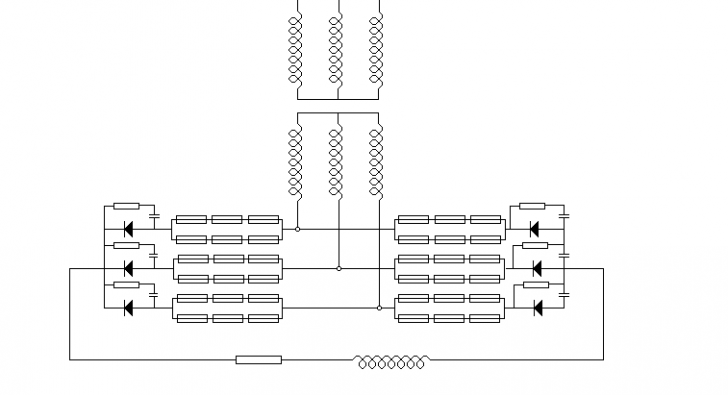

Avand in vedere ca Usig<Udn si curentul > vom folosi sigurante 500VURH700 legate mixt :

-3 sigurante fuzibile in serie pentru a asigura tensiunea de 1200V;

-2 sigurante fuzibile in paralel pentru a asigura curentul de 1154.68A

Verificarea la supratensiuni, supracurenti si suprasarcina

Numarul de sigurante legate in paralel:

Siguranta fuzibila nu trebuie sa se topeasca pe durata supratensiunii de scurta durata.

Calculam coeficientul

Din caracteristaica data in catalogul de sigurante, rezulta t_p (timpul de prearc) care verifica conditia:

unde t_sd = durata suprasarcinii de scurta durata; pentru conditiile de suprasarcina de tip F,

t_sd = 1 min.

Anexa 1

Anexa2
