Registre de deplasare

I

Sunt registre care pe langa functia de stocare a informatiei pe durata unui impuls de ceas si poate realiza si deplasarea si circularea sau rotirea acesteia, de asemenea sincron cu tactul.



Q Q Q Q . Deplasarea spre dreapta va avea semnificatia unei impartiri la 2 a numarului in binar.

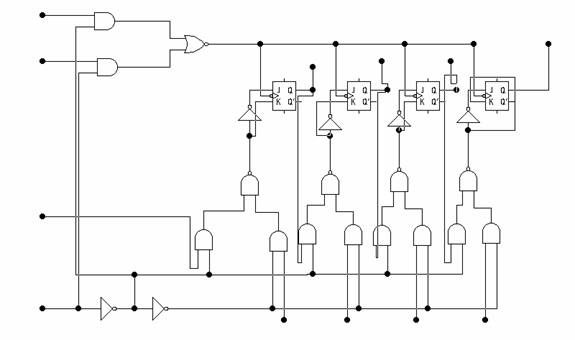

Registru de deplasare universal cu 4 biti

Daca intrarile sunt furnizate prin intermediul unui multiplexor ale carui intrari provine de la ambele elemente vecine de stocare a informatiei si se obtine registru de deplasare universal.

Modurile de lucru ale registrului de deplasare in functie de S.

Mod

Starea urmatoare

Functia

S = 0

yi

Hold

S = 1

xi

Incarcare (load)

S = 2

yi-1

Deplasare stanga

S = 3

yi+1

Deplasare dreapta

Registru de deplasare MSI 495

Circuitul 95 constituie un registru de deplasare universal MSI. Daca MOD=1 se incarca in paralel cu valurile de la intrarile D,C,B,A sincron cu ceasul C iar pentru MOD=0 are loc o deplasare sincrona cu ceasul C I →QA→QB→QC→QD

Capacitatea acestui registru se poate extinde prin conectare in cascada.

Registre de deplasare

Registrele de deplasare sunt circuite care la fiecare impuls de tact aplicat isi deplaseaza continutul cu celula de tip D, Master-Slave.

Dupa cun se observa la fiecare impulsde tact continutul registrului se muta cu cate o pozite spre dreapta. In consecinta semnalul de iesire va fi identic cu cel de intrare dat intarziat cu un numar de perioade de tact egal cu numarul de celule din care a fost format registrul. Legatura la aceste ciruite s-a facut

Qi Si+1 (Ji+1) si Qi = Ri+1 ( Ki+1

Daca facem legatura astfel Qi = Si-1 ( Ji-1 ) si Qi Ri-1 (Ki-1 obtinem schema unui registru de deplasare de la dreapta la stanga.

Reprezinta un registru de deplasare reversibil 4 biti format din 4 bistabili R-S de tip T scrierea si citirea serie sau paralel. Functionarea: avand toate iesirile si intrarile disponibile in exterior, circuitul poate fi utilizat ca registru de deplasare stanga-dreapta sau de memorie tampon cu acces paralel. Daca legam iesirile fiecarui bistabil cu intrarea celui din stanga sa se poata realiza deplasarea spre stanga. Cand terminalul de control de mod CM este in 0 logic are loc pe frontul descrescator al tactului T , incarcarea paralela sau deplasarea spre dreapta a datelor in registru. Cand terminalul de control de mod este in 1 logic are loc pe frontul descrescator a tactului T incarcarea paralela sau deplasarea spre stanga a datelor in registru. La deplasarea spre stanga bistabilul D i-a starea intrarii Di

Daca este nevoie de un singur semnal de tact intrarile T - T se pot lega impreuna fiind validata intern una sau cealalta in functie de starea controlului de mod CM. In general insa tactul neselectat se pune in 1 logic. In caz contrar daca aceasta ar fi 0 iar tactul selectat 1, la schimbarea starii CM nivelul liniei interne de tact devine 0, determina basculare bistabili.

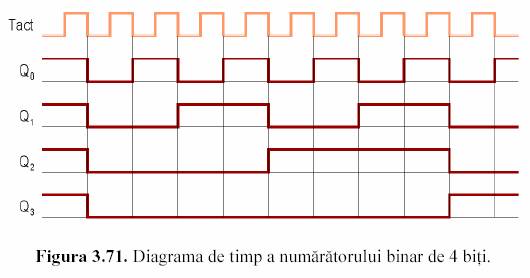

De aceea nu este convenabil sa se aplice semnalul de tact in timp ce comanda de mod isi schimba starea. Modul de actiune recomandat pentru cele 2 intrari de tact este prezentat prin formele de unda.

De remarcat insa ca semnalul de tact selectat poate deveni unul si dupa schimbarea starii corespunzatoare a comenzii de mod, cu intarzierile t si t

Prin constructia interna a circuitului se asigura ca t o sa fie 0, ceea ce inseamna ca se pot lega impreuna intrarile T si CM. O astfel de legatura este utila pentru incarcarea paralela a registrului. Un simplu impuls de tact de nivel 1 selecteaza modul de incarcare paralela, iar cand tactul devine 0 informatia este introdusa in registru.

A. Registrul de deplasare CDB 7495E au o larga intrebuintare in sistemele digitale atat pentru fuctia de deplasare, cat si de memorare a datelor. O aplicatie interesanta au aceste registre pentru realizarea registrelor serie-paralel sau paralel-serie de mai multi biti.
