Semnale PSK

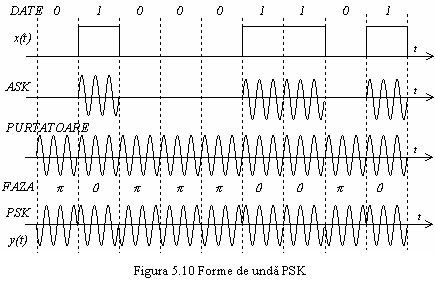

Semnalul PSK binar - BPSK (Binary PSK) prezinta analogii pronuntate cu semnalul MA. Si in acest caz purtatoarea este o unda sinusoidala, iar semnalul modulator corespunde unei succesiuni de impulsuri tip dublu curent (figura 5.10).



In general, semnalul PSK cu faza de referinta este obtinut in felul urmator:

q       pe durata bitului 1 - se transmite purtatoarea cu faza 0 (faza de referinta),

q       pe durata bitului 0 se transmite purtatoarea cu faza 1800 (inversare de faza fata de referinta).

Operatiile sunt echivalente cu o multiplicare a semnalului purtator cu coeficientul +1 pentru a obtine semnalul cu faza de referinta sau cu -1 pentru inversarea fazei, tinand cont de relatia:

(5.12)

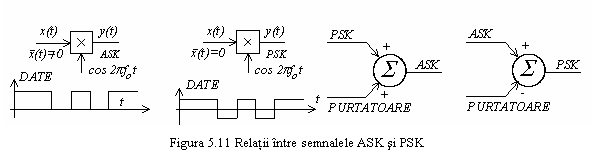

Se observa ca modulatorul PSK este ca si cel ASK un multiplicator, atacat insa de o succesiune de impulsuri rectangulare tip dublu curent, spre deosebire de cazul ASK unde sunt simplu curent. Spectrul semnalului BPSK poate fi usor dedus daca se cunoaste spectrul semnalului ASK. Astfel, daca semnalul PSK (figura 5.10) este compus cu semnalul purtator cu faza de referinta, se obtine semnalul reprezentat care este un semnal ASK cu amplitudine dubla. Deci, spectrul semnalului PSK se poate obtine din cel al semnalului ASK, impartind la 2 amplitudinile tuturor componentelor laterale si eliminand frecventa purtatoare , (figura 5.11).


Semnalul PSK este cel mai eficient, avand in vedere ca toata puterea semnalului este folosita pentru emiterea informatiei (benzi laterale) si nu se emite purtatoarea. Pentru aceasta valoarea medie a semnalului de date trebuie sa fie zero, iar componenta sa de c.c. sa fie nula.
