Solicitarile termice ale bobinelor



Scopul lucrarii

Studiul solicitarilor termice ale bobinelor electrice (ca elemente componente ale aparatelor electrice), considerate structuri heterogene, pentru diferite conditii de functionare.

Programul lucrarii

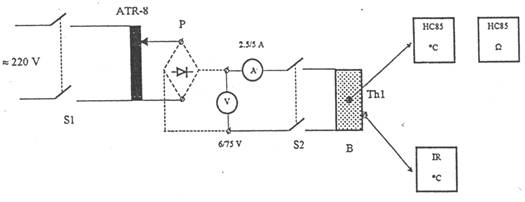

Pentru determinarea experimentala a temperaturilor unei bobine de contactor electromagnetic (special pregatita pentru masuratori) se utilizeaza urmatorul montaj si se procedeaza astfel:

se determina dimensiunile geometrice principale ale bobinei si se masoara rezistenta Ra a infasurarilor in stare rece;

se cupleaza separatoarele S1, S2 se alimenteaza bobina B a contactorului in c.c., cu ajutorul autotransformatorului ATR8 se regleaza tensiunea bobinei la tensiunea nominala indicata de producator (Un=ct) si se inregistreaza curbele de incalzire θ(t) pentru trei puncte de pe suprafata bobinajului, la intervale de timp de 1 min, pana se obtine regimul permanent (indicatiile multimetrului HC85 raman constante pentru cel putin 4 determinari succesive);

se noteaza valoarea curentului absorbit de bobina pana se obtine regimul termic permanent;

se deconecteaza alimentarea montajului S1, S2 si se masoara in timp cat mai scurt rezistenta corespunzatoare regimului permanent Rp a infasurarii;

se determina solicitarile termice maxime ale bobinajului utilizand relatiile de mai jos:

1/αR=234,5 pt Cu; 1/αR=245 pt Al

se calculeaza transmisivitatea termica totala la nivelul suprafetei bobinei cu relatia:

se determina constanta termica la incalzire (metoda grafica), se compara rezultatele obtinute cu determinarile experimentale si valorile calculate analitic utilizand relatia de mai jos pentru N=1200 spire si dc=0,45 mm;

Date experimentale

Ra=24,8 Ω la T=18oC

U=24 V

H=50 mm    r=32 mm

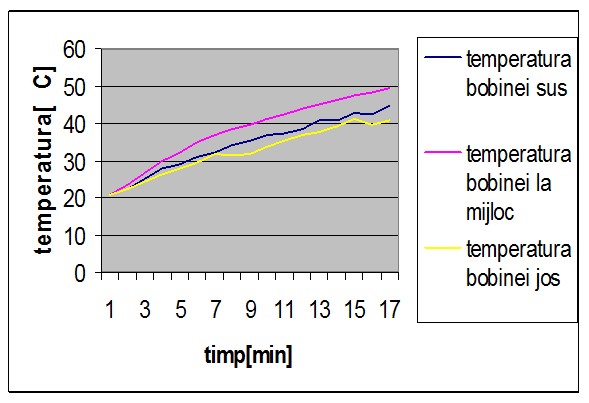

la incalzire pentru regimul de lunga durata

Timp

[min]

T exterior [oC]

sus

mijloc

jos



R=27,8 Ω dupa incalzire,Ib=0,85A

100div-------------2,5A

32,2div-------------xA

x=32,2*2,5/100; x=0,805A

θmed=(27,8-24,8)∙αR/24,8+18=46,36 oC

θmax =246,36-2∙18+49,3=106,2 oC

αt=(27,8∙0,8052)/[2∙3,14∙50∙10-3∙32∙10-3(46,36-18)]=63,52

θmed=(27,8∙0,8052)/(63,52∙2∙3,14∙50∙10-3∙32∙10-3)+18=45,32 oC

regimul intermitent

- 2 min conectat si 3 min deconectat

Timp[min]

Tsus [oC]

Tmijl [oC]

Tjos [oC]

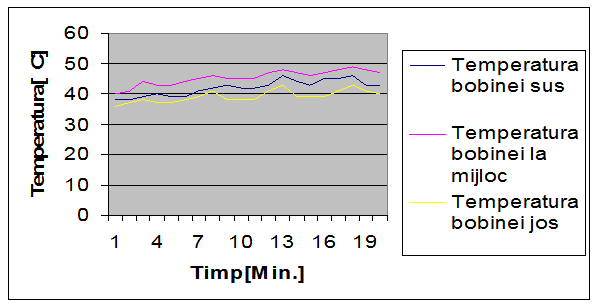

Grafic regim intermitent
