VERIFICAREA TEOREMELOR CIRCUITELOR ELECTRICE LINIARE DE CURENT CONTINUU

Electronica electricitate

+ Font mai mare | - Font mai mic




Academia Fortelor Terestre „Nicolae Balcescu” Sibiu




Laboratorul de Bazele electrotehnicii

Lucrare de laborator nr.1

VERIFICAREA TEOREMELOR CIRCUITELOR ELECTRICE LINIARE DE CURENT CONTINUU

Scopul lucrarii

Pentru un circuit electric liniar de c.c. avand L=3 laturi, N=2 noduri si O=2 ochiuri fundamentale se vor verifica experimental urmatoarele teoreme:

teorema I a lui Kirchhoff;

teorema superpozitiei;

teorema generatorului echivalent de tensiune (Thévenin-Helmholtz);

teorema generatorului echivalent de curent (Norton);

teorema transferului maxim de putere.

Descrierea montajului: scheme electrice si aparate continute.

Se va realiza montajul din fig.1.1 care cuprinde:

E1, E2 – surse de c.c. stabilizat de tensiuni intre 0-48 V;

R1, R2,R3 – reostate 0,5-10 kW (cu ploturi I<10 mA);

A1, A2, A3 – ampermetre UNIVO scara 0-30 mA;

V – voltmetru MAVO scara 0-25 V c.c.;

K1,K2, K3 – intrerupatoare basculante monopolare;

K4,K5, K6 – comutatoare basculante bipolare cu 3 pozitii;

K7,K8, K9 – comutatoare basculante bipolare cu 2 pozitii.

Nota: Aparatele K1 K2 K3, K4 K5 K6 K7 K8 K9 sunt montate pe o placa comutatoare Y, legaturile intre comutatoare fiind efectuate iar K6 nu este cuprins in prezenta schema.

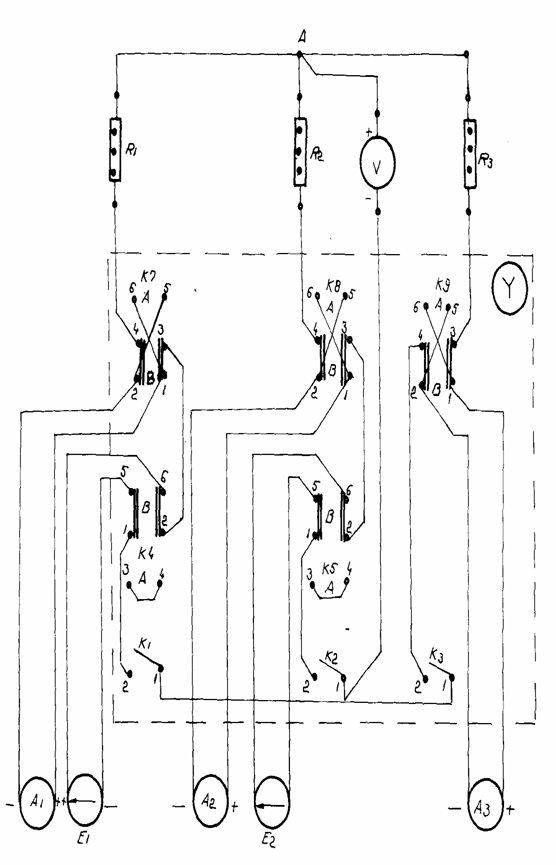

Fig. 1.1

3.Probleme de studiat.

a) Verificarea teoremei I a lui Kirchhoff si a teoremei superpozitiei.

b) Verificarea teoremelor generatoarelor echivalente de tensiune (Thévenin-Helmholtz) si de curent (Norton).

c) Verificarea teoremei transferului maxim de putere.

4.Tabele de valori masurate si calculate; evaluarea erorilor.

Verificarea teoremei I a lui Kirchhoff si a teoremei superpozitiei

Cazul studiat

E1

E2

I1

I2

I3

Verificare T. I a lui Kirchhoff

[v]

[v]

[mA]

[mA]

[mA]

E1, E2 generatoare

E1=generator

E2=0

E1=0

E2 generator

Verificarea teoremei superpozitiei

E1 generator

E2 indiferent

d.p.d.v. energetic

E1 generator

E2 receptor

Calcul

Verificarea Teoremei I a lui Kirchoff

ΣI=0 => I1+I2=I3

I2’+I3’=I1’

I1”+I3”=I2”

Verificarea Teoremei superpozitie

Ik=Ik”+Ik” => I1=I1’-I1”

I2=-I2’+I2”

I3=I3’+I3”

Verificarea teoremelor generatoarelor echivalente

Cazul studiat

Valori masurate

Valori calculate

IAB

UABO

IAB

RABO

RAB

GAB

RABO

GABO

IAB

UAB

sc.

[V]

[mA]

[V]

[mA]

W

W

[S]

W

[S]

[mA]

V

E1=16V

E2=0

E1=0



E2=8V

E1=16V

E2=8V

Calcul

Teorema generatoarelor echivalente de tensiune

IAB=UABo/(RAB+RABo unde RAB=UAB/IAB

RABo=UABo/IABsc

Teorema generatoarelor echivalente de curent

UAB=IABsc/(GAB+GABo unde GAB=1/RAB

GABo=1/RABo

Verificarea teoremei transferului maxim de putere

Nr.

UAB

IAB

Rab

Pab

obs

crt

V

[A]

[kW

[W]

Calcul

Pmax=PRABo=UABo*UABo/4RABo

Evaluarea erorilor

o       evaluarea erorilor cu care sunt verificate teoremele lui Thevenin-Helmoltz si Norton:

T-H=(IABcalc-IABmas.)/IABmas

ЄN=(UABcal-UABmas)/UABmas

IABmas

IABcalc

UABmas

UABcalc

T-H

N

[mA]

[mA]

[V]

[V]

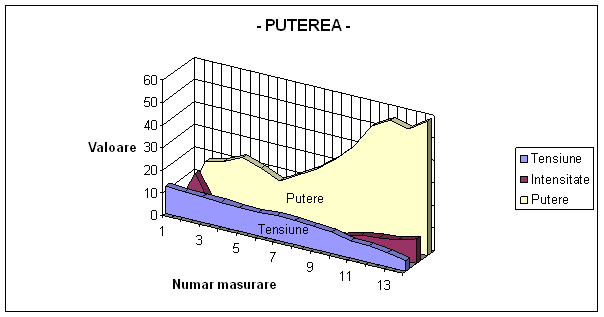

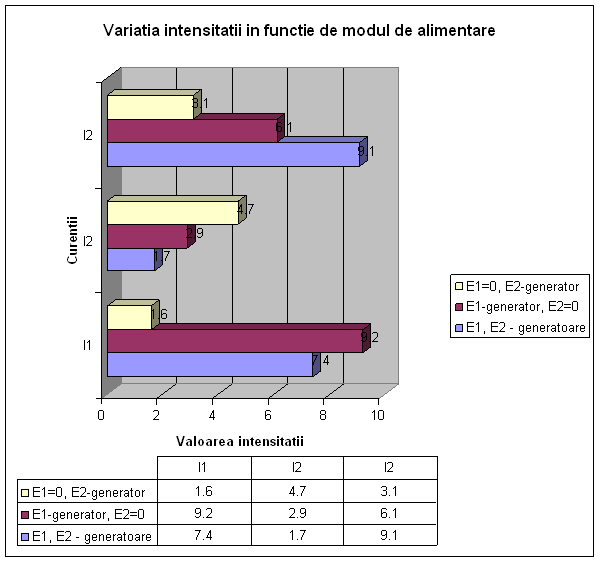

5. Reprezentari grafice
