ARBORI SI OSII

Definire




Arborii sunt organe de masini cu miscare de rotatie destinati sa transmita momentul de torsiune si sa sustina piesele montate pe ei.

Osiile sunt organe de masini cu miscare de rotatie sau fixe destinate sustinerii piesele montate pe ele

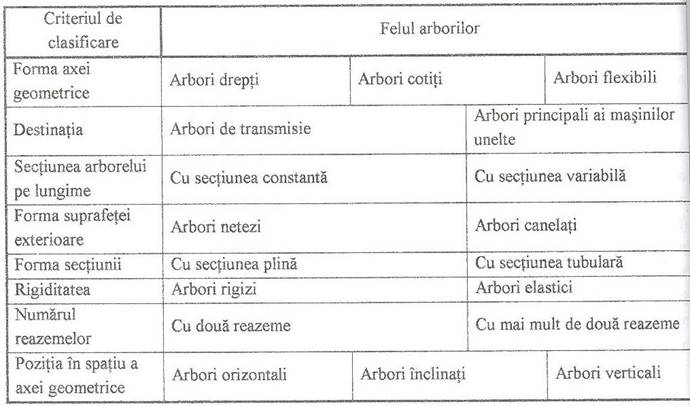

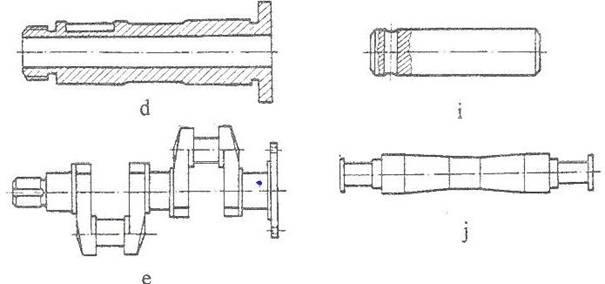

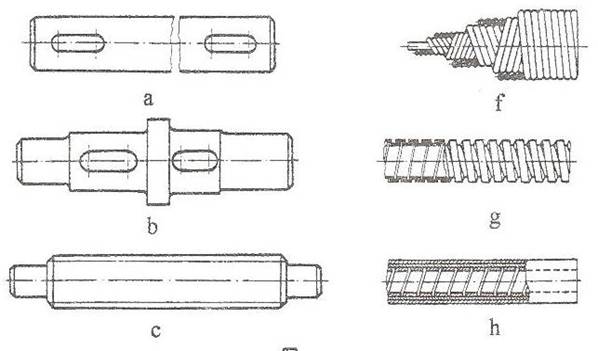

Clasificarea arborilor

Forme principale si cauze de scoatere din uz a arborilor

. ruperea la suprasarcini

2. ruperea la oboseala

3. deformarea plastica

calcul de rezistenta

calculul de oboseala (la solicitari variabile)

calculul la deformatii (rigiditate)

calculul la vibratii (turatia critica)

Calculul arboilor

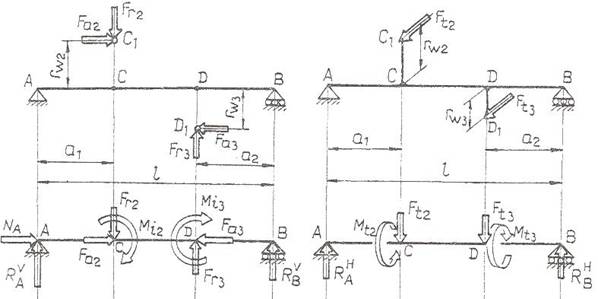

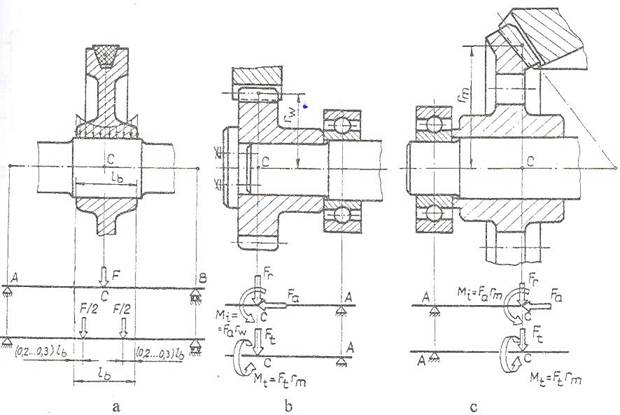

Scheme de incarcare cu forte exterioare

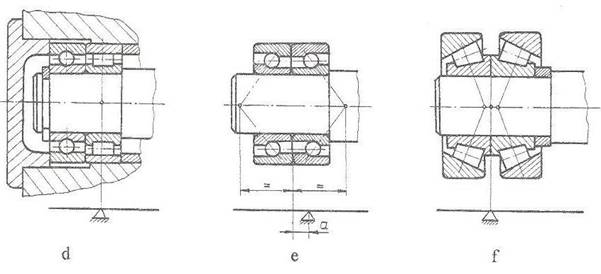

Scheme de incarcare cu forte reactiune

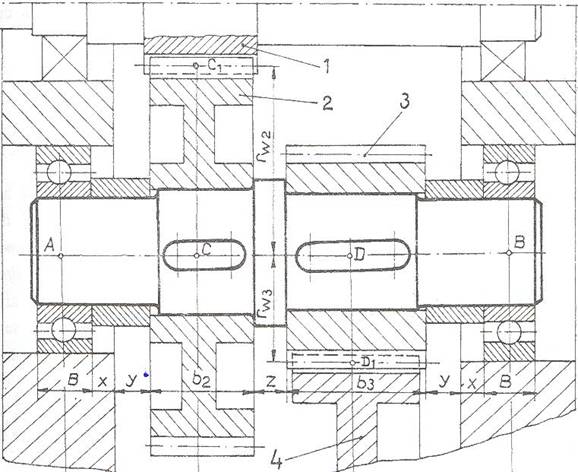

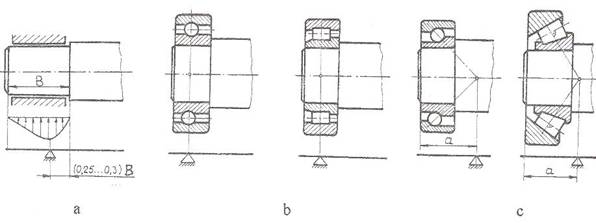

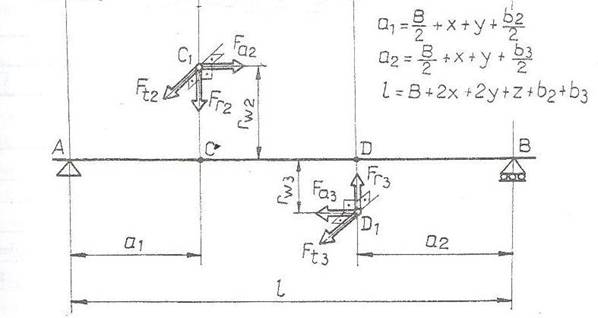

Model de calcul

    x




Calculul de predimensionare

din conditia de rezistenta la torsiune

d diametrul arborelui

Mt momentl de torsiune

τat = 1545 MPa tensiunea admisibila conventionala (tine cont si de existnta altor solicitari; valori superioare pentru arbri scurti si valori inferioare pentru arbori lungi)

Calculul la solicitari compuse

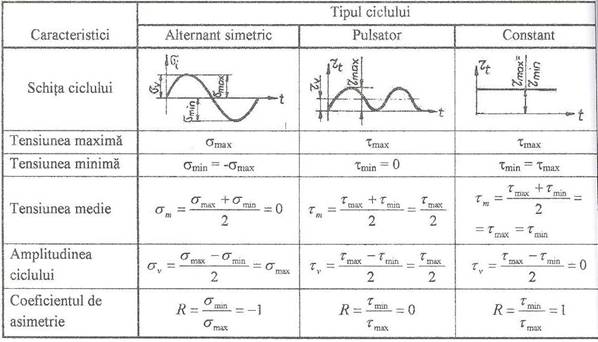

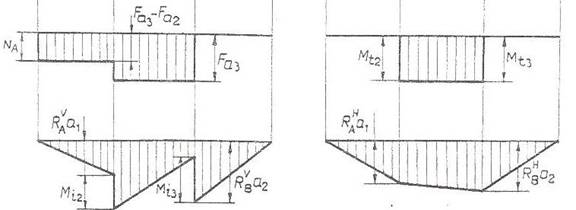

Solicitari si cicluri de variatie

torsiune dupa un ciclu pulsator sau constant

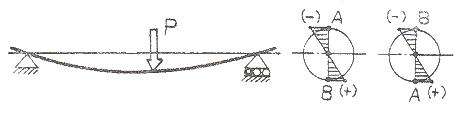

incovoiere dupa ciclu alternat simetric

compresiune sau tractiune

Calculul de verificare

Calcul de dimensionare
