Calculul si alegerea separatorului de ulei

Calculul si alegerea separatorului de ulei

Se recomanda ca fiecare compresor sa fie prevazut cu separator de ulei.

a) Pentru instalatia frigorifica cu 2 medii de racire la nivelele de -26 C si 28 C

I. Pentru treapta de joasa presiune

- Debitul de agent:

m = V_t ^. l / V₁' = 60 ^. 0.858 / 0.94 = 48 [kg/h]

- Debitul volumic de vapori refulati de compresor:

Q_V = m ^. V₂ = 48 ^. 0.018 = 0.024 [m³/s]

Diametrul separatorului:

- w = viteza de circulatie a vaporilor

Se adopta w = 0.4 [m/s].

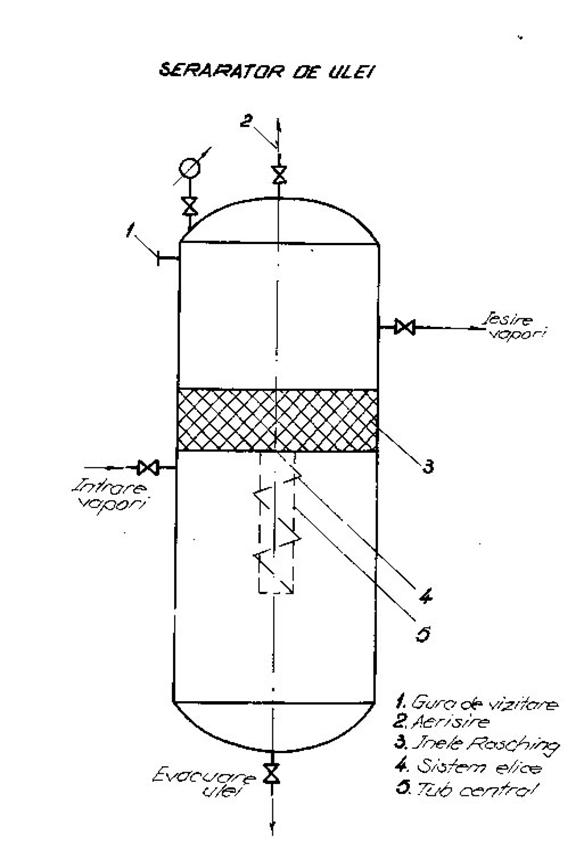

Se alege un separator de ulei SU - 300 cu urmatoarele caracteristici:

V_max =10 [l] a = 827 [mm] e = 1304 [mm] h = 8504 [mm]

V_t = 85 [l]    b = 202 [mm] t = 76 [mm]

d = 306 [m] c = 687 [mm] g = 76 [mm]

II. Pentru treapta de inalta presiune

- Debitul de agent:

m = V_t ^. l / V₂' = 60 ^. 0.765 / 0.44 = 20.196 [kg/h]

- Debitul volumic de vapori refulati de compresor:

Q_V = m ^. V₃ = 20.196 ^. 0.013 = 0.07 [m³/s]

Diametrul separatorului:

- w = viteza de circulatie a vaporilor

Se adopta w = 0.4 [m/s].

Se alege un separator de ulei SU - 500 cu urmatoarele caracteristici:

V_max =55 [l] a = 827 [mm] e = 1632 [mm]

V_t = 267 [l] b = 316 [mm] t = 108 [mm]

d = 470 [m] c = 811 [mm] g = 108 [mm]

b) Pentru instalatia frigorifica cu 2 medii de racire la nivelele de -26 C si -9 C

I. Pentru treapta de joasa presiune

- Debitul de agent:

m = V_t ^. l / V₁' = 60 ^. 0.857 / 0.8 = 64.27 [kg/h]

- Debitul volumic de vapori refulati de compresor:

Q_V = m ^. V₂    = 0.064 [m³/s]

Diametrul separatorului:

- w = viteza de circulatie a vaporilor

Se adopta w = 0.4 [m/s].

Se alege un separator de ulei SU - 500 cu urmatoarele caracteristici:

V_max =55 [l] a = 827 [mm] e = 1632 [mm]

V_t = 267 [l] b = 316 [mm] t = 108 [mm]

d = 470 [m] c = 811 [mm] g = 108 [mm]

II. Pentru treapta de inalta presiune

- Debitul de agent:

m = V_t ^. l / V₂' = 60 ^. 0.7 / 0.42 = 100 [kg/h]

- Debitul volumic de vapori refulati de compresor:

Q_V = m ^. V₃    = 0.063 [m³/s]

Diametrul separatorului:

- w = viteza de circulatie a vaporilor

Se adopta w = 0.4 [m/s].

Se alege un separator de ulei SU - 500 cu urmatoarele caracteristici:

V_max =55 [l] a = 827 [mm] e = 1632 [mm]

V_t = 267 [l] b = 316 [mm] t = 108 [mm]

d = 470 [m] c = 811 [mm] g = 108 [mm]
