Probleme rezolvate

Asamblari prin pene paralele




  1. Sa se dimensioneze asamblarea fixa prin pana paralela forma A (cu capete rotunjite) dintre un arbore si butucul unei roti de curea. Se cunosc: momentul de torsiune de transmis Mt=245000 N.mm; sarcina este constanta; materialul penei OL 60 iar materialul arborelui si rotii este OLC 45.
Etape de calcul

Text Box:  Text Box:

Determinarea diametrului arborelui

Diametrul arborelui se determina din conditia de rezistenta la torsiune

mm

unde τat=1555 MPa, tensiunea admisibila conventionala la torsiune

Se adopta d=35 mm

Alegerea dimensiunilor sectiunii transversale a penei

Din STAS 1004 (tabelul A3.1) se aleg b=10 mm, latimea penei si h=8 mm, inaltimea penei

Stabilirea lungimii penei

mm,

unde σas=100120 MPa, pentru sarcini constante

mm

Din STAS 1004 (tabelul A3.1) se alege l=45 mm

Pana A10x8x45 STAS 1004/OL 60

Verificarea la forfecare

MPa< af =100 MPa

Asamblari prin caneluri dreptunghiulare

Sa se dimensioneze asamblarea prin caneluri dreptunghiulare dintre un butuc si arborele pe care acesta se monteaza. Se cunosc: asamblarea este mobila, cuplarea se face sub sarcina; conditiile de functionare sunt mijlocii; momentul de torsiune de transmis Mt=625000 N.mm.

Etape de calcul

Determinarea diametrului arborelui

Text Box:  Diametrul arborelui se determina din conditia de rezistenta la torsiune

mm

unde τat=1555 MPa, tensiunea admisibila conventionala la torsiune

Alegerea seriei canelurilor

Pentru asamblari mobile cu cuplare sub sarcina se alege seria grea STAS 1770.

Alegerea dimensiunilor satandardizate

Din STAS 1770 (tabelul A3.3) se aleg:

caneluri 10x46x56

z=10, numarul de caneluri

d=46 mm, diametrul interior al canelurilor (d=46 mm >d(calculat)=44,7 mm)

D=56 mm, diametrul exterior al canelurilor

Centrare pe diametrul interior



c=0,5 mm, marimea tesiturii

Suprafata portanta necesara

mm2

unde:

mm, raza medie a canelurilor

σas=515 MPa, din STAS 1767 (tabelul A3.4), pentru asamblari mobile cu cuplare sub sarcina si conditii mijlocii de functionare

Suprafata portanta efectiva pe unitatea de lungime

mm2/mm

Lungimea asamblarii

mm.

Se adopta L=55 mm

Asamblari prin bolturi

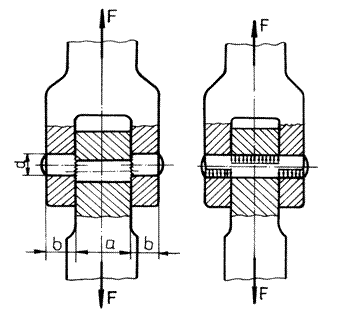

Sa se dimensioneze si sa se verifice asamblarea cu bolt dintre o furca si un tirant cunoscand: latimea bratelor furcii b= 15 mm; grosimea tirantului a=25 mm; sarcina de transmis F=12000 N; materialul boltului OLC 35 normalizat.

Text Box:

Etape de calcul

Dimensionarea boltului

din conditia de rezistenta la forfecare a boltului

de unde rezulta mm unde:

MPa

310 MPa, pentru OLC 35 normalizat, conform STAS 880

din conditia de rezistenta la strivire a peliculei de lubrifiant dintre bolt si tirant de unde rezulta

mm

Alegerea unui bolt standardizat

Din STAS 5756 (tabelul A3.6) se alege Bolt A 12x55/OLC 35

d=12 mm, diametrul boltului;

l=55 mm, lungimea boltului

Materialul boltului OLC 35 N (normalizat)

Verificarea boltului la strivire in contact cu bratele furcii

MPa

MPa

35 MPa<250 MPa
