ELABORAREA TEHNOLOGIEI DE PRELUCRARE A SUPAPELOR

Supapele se uzeaza pe suprafata de etansare si la tija. De asemenea se pot produce incovoieri ale tijei supapei in cazul lovirii acestora.

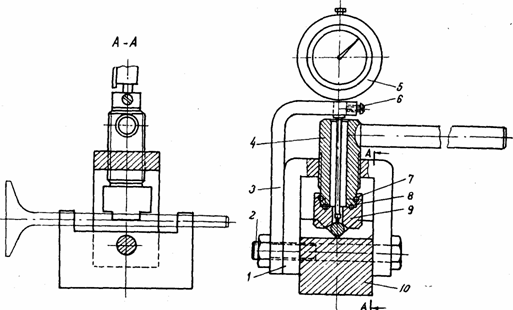

Pentru determinarea incovoierii tijei supapele se verifica si la nevoie se indreapta cu ajutorul unui dispozitiv adecvat prezentat in figura 5.1. Dispozitivul consta din prisma 10 pe care se monteaza supapa de verificat si indreptat, cadrul 1 al surubului presei, cadrul 3 al comparatorului, prisma 9, comparatorului 5, surubul cu pirghie de actionare 4. Prisma se sprijina pe surub printr-un rulment 8 si este fixat de un inel 7. Cadrul 3 este fixat de cadrul 1 prin surubul 2, comparatorul este fixat pe cadrul 3 prin surubul 6.

Fig. 5.1. Dispozitiv de verificare si indreptare a tijelor supapelor
