FREZAREA SUPRAFETELOR CILINDRICE SI CONICE EXTERIOARE

Este un procedeu de mare productivitate. care se realizeaza pe masini specializate la care atat piesa de prelucrat, cat si frezele au o miscare de rotatie in jurul axelor proprii.




Text Box:

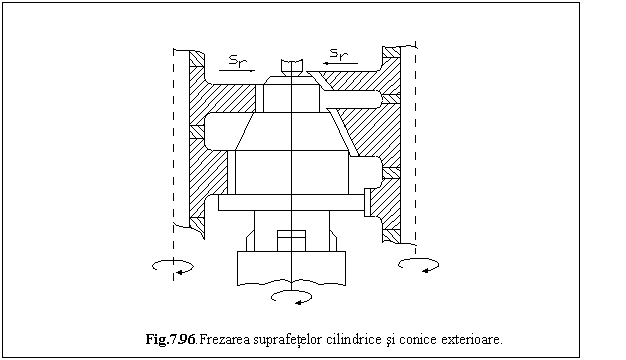

Fig.7.96.Frezarea suprafetelor cilindrice si conice exterioare.

  1. piesa de tip arbore este fixata in pozitie orizontala si pe ambele parti este montat un joc de freze ce prelucreaza suprafetele alternative;
  2. toate cele 3 axe se rotesc in acelasi sens, axul care antreneaza piesa se roteste lent pentru a asigura avansul circular;

Prelucrarea completa a unei piese se termina dupa ce aceasta a efectuat o rotatie completa +150 (360+15=3750).

Exista si alte tipuri de masini de frezat pentru frezarea rotativa a suprafetelor de revolutie, de exemplu frezarea cu avans longitudinal ca in schema urmatoare:

Text Box:

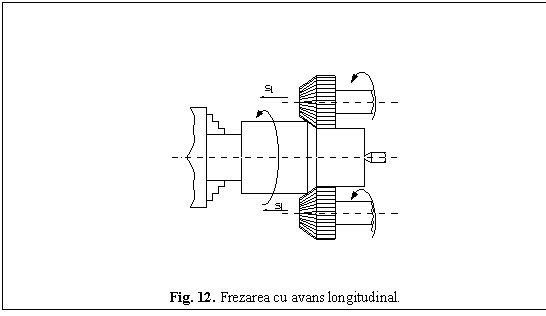

Fig. 12. Frezarea cu avans longitudinal.

avansul     este efectuat de scula;



avansul     este efectuat de piesa de prelucrat.

Text Box:

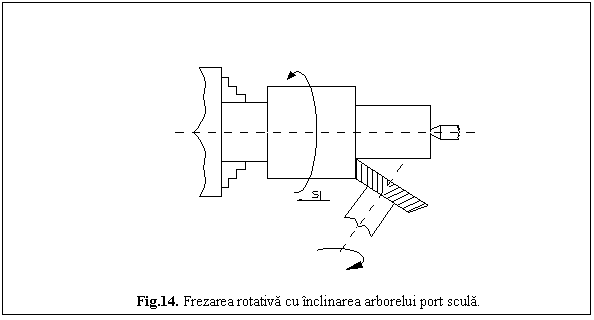

Fig.14. Frezarea rotativa cu inclinarea arborelui port scula.
Frezarea rotativa se mai poate executa prin inclinarea arborelui port scula ca in fig.13.

arborele port scula este pozitionat inclinat sub un unghi fata de o directie perpendiculara pe axa piesei de prelucrat;

Toate aceste procedee se aplica la productie de serie si de masa si asigura precizia diametrelor in treptele de precizie 8-10.
